Модуль ввода дискретных каналов МТМ-4000DO 16-канальный

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

16-канальный модуль ввода дискретных каналов МТМ-4000DO предназначен для коммутации активной и индуктивной нагрузки постоянного напряжения каскадами “открытый коллектор” с общим минусом в соответствии с данными, полученными по интерфейсу RS485.

По отдельному заказу, в комплекте с модулем вывода дискретных сигналов МТМ4000DO, может поставляться соединитель блочный релейный СБР-18 (для коммутации сигналов сильноточных цепей), и соединитель блочный клеммный СБК-18 (для подключения сигнальных цепей в промышленных условиях).

Основные функции

  • скорость передачи, не более 115200 бод
  • протокол обмена MODBUS-RTU Slave
  • тип выхода - "открытый коллектор"
  • гальваническое разделение входных, выходных цепей, цепей питания 1500 В
  • колличество каналов преобразования - 16
  • монтаж на Din-рейку

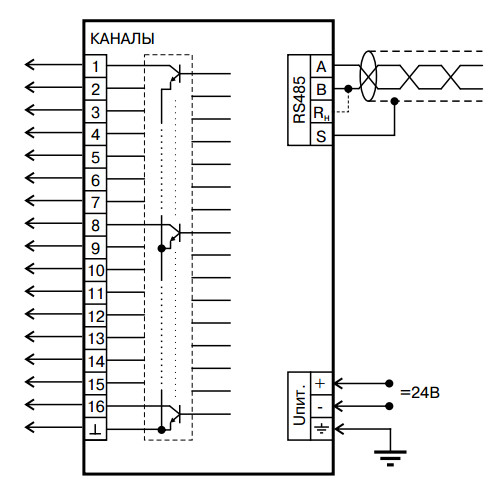

Схема подключения модуля МТМ4000DO

рис. 1 - Схема подключения модуля МТМ4000DO

Характеристики

Технические характеристики

Напряжение питания

DC 24 В +10% -15%

при поставке в комплекте с МТМ101

АС 197...242 В

при поставке в комплекте с МТМ140, МТМ141, МТМ142

АС 100...250 В

Потребляемая мощность, не более

2 Вт

Диапазон рабочих температур

+5...+50 °С

Напряжение коммутации

DC 5...36 В

Максимальный ток нагрузки одного ключа

0,5 А

Степень защиты корпуса

IP20

Масса, не более

0,2 кг

Шаг установки:



по горизонтали, не более

75 мм

по вертикали, не более

110 мм

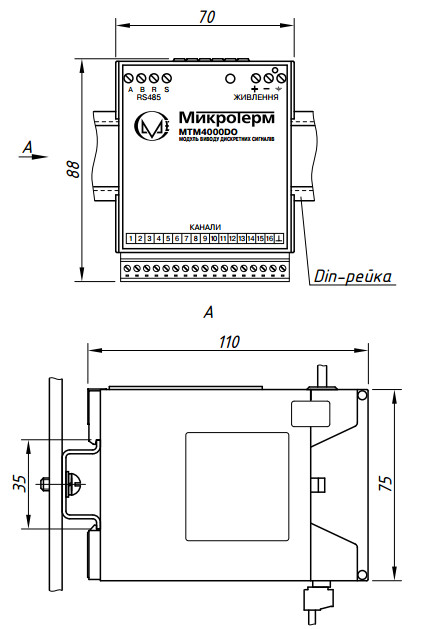

Монтажный чертёж МТМ4000DO

рис. 2 - Монтажный чертёж
