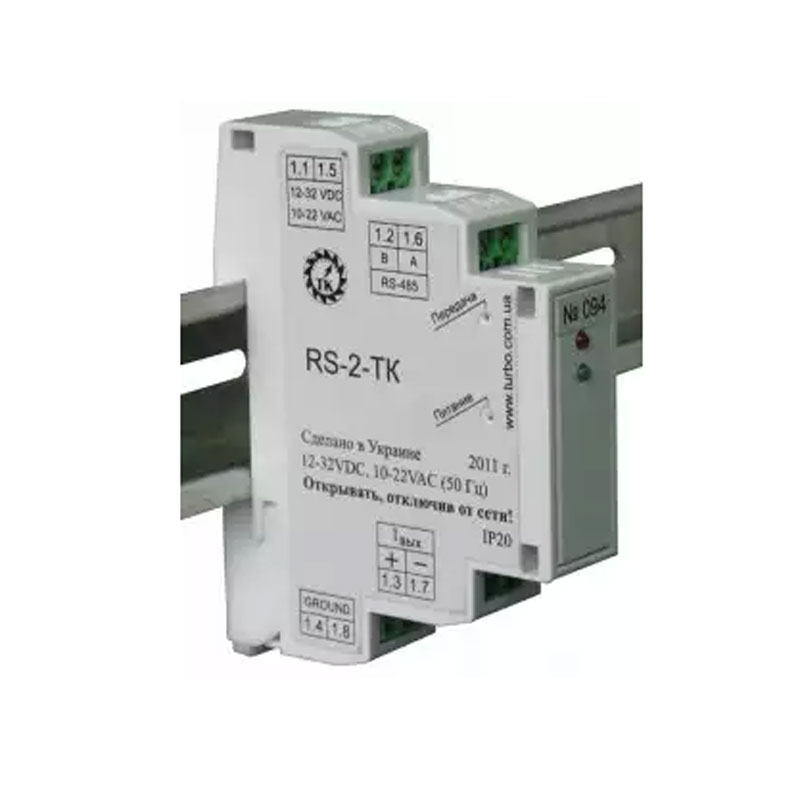

Модуль вывода RS-2-TK

No votes yet

Модуль вывода токового сигнала RS-2-TK по конструкции это приборы, при помощи которых можно формировать унифицированные токовые сигналы на основе данных, которые получаются с использованием протокола связи ModbusRTU через порт RS-485.

Предложенный модуль отлично справляется с задачей сопряжения измерительного оборудования, имеющего интерфейс RS-485 с устройствами, которые поддерживают аналоговые сигналы. Кроме этого, прибор может применяться в качестве задатчика сигналов аналогового типа.

Особенности модуля RS-2-TK

Предложенный модуль вывода может работать в режиме «Master» или в режиме «Slave». В первом из них производится преобразование сигналов по схеме «Цифровой»→«Аналоговый», а во втором режиме выполняется конфигурирование параметров устройства. Настройка функциональности модуля осуществляется при помощи специального софта, который поставляется вместе с оборудованием.

Конструкционные особенности

Модуль реализован в виде корпусного устройства из прочного пластика. Конструкция предусматривает монтаж модуля на стандартной 35-миллиметровой DIN-рейке. Для индикации функционирования модуля используются светодиодные индикаторы. Чтобы обеспечивать питание модуля применяется специальный сетевой адаптер =220 В→=12 В. Для передачи данных с помощью порта RS-485 используется 2-проводная линия связи, длинна которой может достигать 1200 метров. Величина скорости обмена данными составляет 9.6 Кбит/сек.

Поддерживаемые диапазоны унифицированных сигналов тока:

0…5 мА / 0…20 мА / 4...20 мА

Погрешность при рабочем состоянии:

0,05 мА

Питающее напряжение:

10...22 В (переменный), 12...32 В (постоянный)

Величина потребляемого тока:

120 мА

Рабочие температуры:

+50С…+500С

Габаритные размеры:

17,8х85х58 мм
