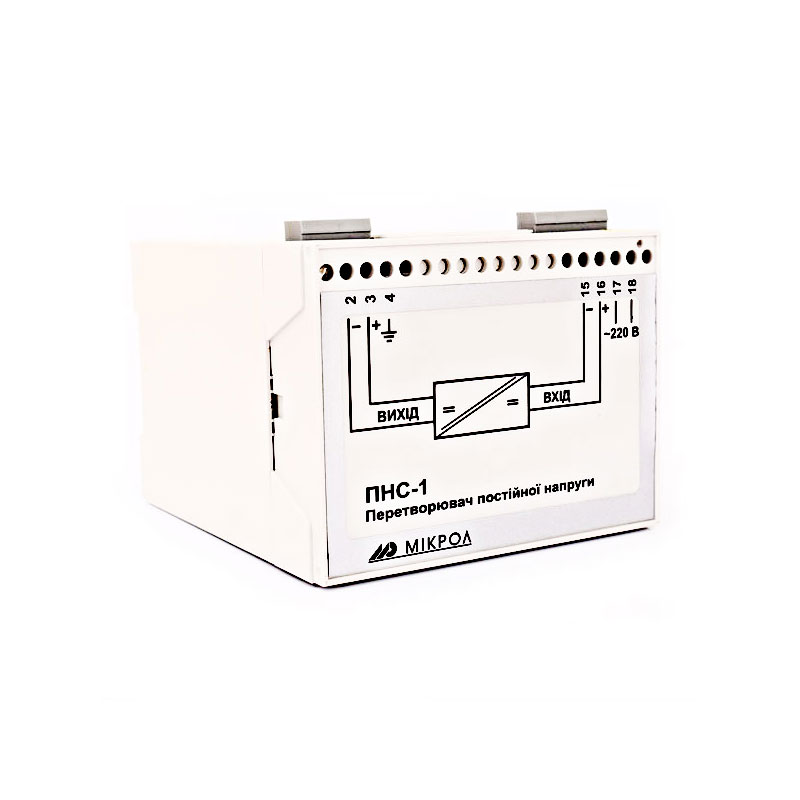

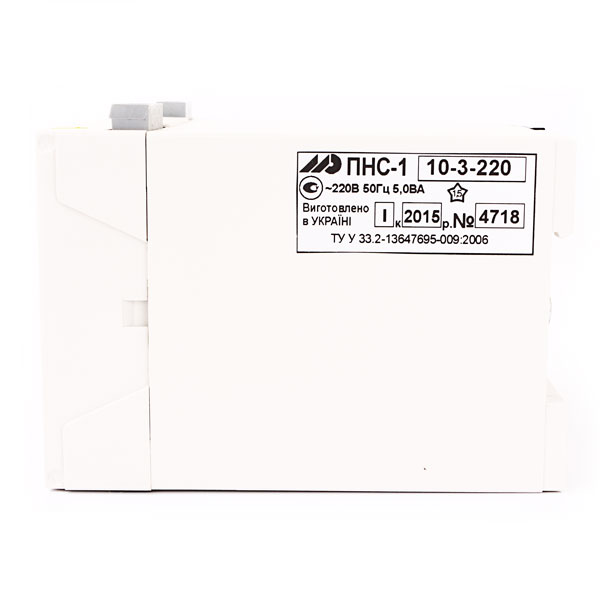

Преобразователь ПНС-1

Документация:

Серия:

19550 руб.

Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Преобразователь ПНС-1 предназначен для преобразования сигналов постоянного напряжения или тока (одно- или двухполярных) в унифицированный аналоговый одно- или двухполярный сигнал постоянного тока. Преобразователь применяется для контроля электрических сетей и установок, для телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоёмких объектов различных отраслей промышленности.

Преобразователь может эксплуатироваться только в закрытых взрывобезопасных помещениях.

Область применения

Применяется как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.

Устройство и работа

Схема ПНС-1 состоит из следующих функциональных узлов: входного устройства с функцией гальванического разделения входных цепей от схемы преобразования, усилителя сигнала гальванического разделителя, преобразователя напряжение-ток.

Питание блока осуществляется напряжением переменного тока 220 В частотой 50 Гц или постоянным напряжением 24 В. Напряжение питания понижается сетевым трансформатором и поступает на выпрямитель. С выпрямителя питание поступает на импульсный преобразователь. Импульсный преобразователь формирует все необходимые напряжения для питания блока, а также выполняет функцию гальванической развязки блока от цепей питания, гальванической развязки между схемой преобразователя и входным устройством.

Характеристики

Технические характеристики
Наименование	Значения
Электрическая изоляция между всеми цепями и корпусом, между входом и выходом выдерживает в течении 1 мин. действие испытательного напряжения переменного тока синусоидальной формы частотой 50 Гц при температуре 20С и влажности не более 80%	2000 В
Предельная перегрузка (от диапазона входного сигнала)	в 2 раза
Максимальное время перегрузки	не более 5 сек
Напряжение питания
сеть переменного тока частотой 50 Гц	220 (+22; -33) В
постоянное напряжение	24 (+4; -4) В
Потребляемая мощность
сеть переменного тока частотой 50 Гц	Не более 5 ВА
постоянное напряжение	Не более 120 мА
Крепление	На DIN рельс (DIN35x7,5 EN50022)
Габаритные размеры (ВхШхГ)	95 х 100 х 110 мм
Масса, кг	0,5
