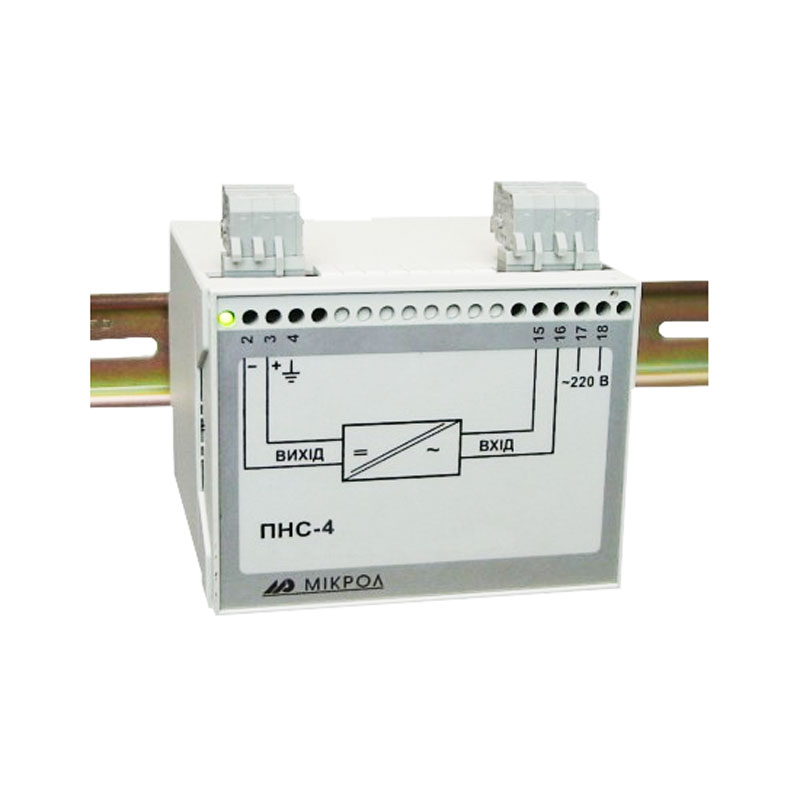

Преобразователь ПНС-4

Документация:

Серия:

12941 руб.

Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Преобразователь ПНС-4 предназначен для преобразования фазового сдвига между током и напряжением в сетях переменного тока в унифицированный аналоговый одно- или двухполярный сигнал постоянного тока. Преобразователь применяется для контроля электрических сетей и установок, для телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоёмких объектов различных отраслей промышленности.

ПНС-4 предназначен как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.
Преобразователь предназначен для преобразования фазового сдвига между током и напряжением в сетях переменного тока в унифицированный аналоговый одно- или двухполярный сигнал постоянного тока.

Область применения

Преобразователь применяется для контроля электрических сетей и установок, для телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоёмких объектов различных

Обозначение при заказе преобразователя фазового сдвига ПНС-4

Код модели преобразователя для заказа: ПНС-4 – А-В-С -U

где:

А – код входного сигнала переменного тока:
01 – (0-1) А,
02 – (0-2.5) А,
03 – (0-5) А.
B – код входного сигнала переменного напряжения:
01 – (20-120) В,
02 – (80-240) В.
C – код аналогового выхода:
1 - 0-5 мА,
2 - 0-20 мА,
3 - 4-20 мА,
4 - 0-10 В,
5 – (от -5 до 5) мА,
6 – (от -20 до 20) мА,
7 – (от -10 до 10) в.
U – напряжение питания
220 – 220 В переменного тока,
24 – 24 В постоянного тока.

Характеристики

Наименование	Значение
Входной сигнал - переменный ток частотой от 50 до 400 Гц.	От 0 до 1 А От 0 до 2,5 А От 0 до 5 А
Входной сигнал - переменное напряжение частотой от 50 до 400 Гц.	От 20 до 120 В От 80 до 240 В
Диапазон преобразования фазового сдвига	От 90° до минус 90°
Выходной сигнал одно- или двухполярный	0(-5)-5 мА , Rн ≤ 2000 Ом 0(-20)-20 мА, Rн ≤ 500 Ом 4-20 мА, Rн ≤ 500 Ом 0(-10)-10 в
Погрешность преобразования входного сигнала выражена в процентах от номинального диапазона изменения выходного сигнала – не превышает	0,5 %
Электрическое сопротивление изоляция между всеми цепями и корпусом, между входом и выходом составляет при температуре 20°С и влажности не более 80%.	40 МОм
Электрическая изоляция между всеми цепями и корпусом, между входом и выходом выдерживает в течении 1 мин. действие испытательного напряжения переменного тока синусоидальной формы частотой 50 Гц при температуре 20°С и влажности не более 80%.	2000 В
Напряжение питания: - переменный ток - постоянный ток	220 В (+22; -33) 24 В (+4; -4)
Потребляемая мощность - переменный ток 220В - постоянный, переменный ток 24 В	Не более 5 ВА Не более 120 мА

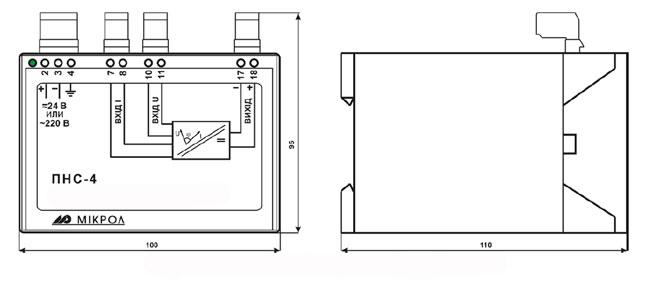

Габаритные размеры ВхШхГ	96 х 100 х 110 мм
Масса	Не более 0,5 кг
