Преобразователь ПНС-3 является электронным преобразователем, используемым для преобразования сигнала (переменное значение тока) в аналоговый сигнал (ток постоянный, имеет одну или две полярности). Предложенные устройства разработаны с целью установки их в АСУТП промышленных предприятий.

Функциональное предназначение преобразователя ПНС-3

Преобразователь ПНС-3 может спокойно применятся для таких работ:

  • Контроля за работой электросетей и установок;
  • Контроля качества продуцируемой электроэнергии на предмет возможности использования ее для промышленных целей;
  • Установки в системы автоматизации объектов промышленности;
  • Процесс преобразований получаемых сигналов, идущих от выставленных датчиков, получая в итоге унифицированный вариант сигнала (постоянный ток);
  • Выполнения гальванической развязки сигналов по параметрам ток и напряжение.

Особенности конструкционного выполнения

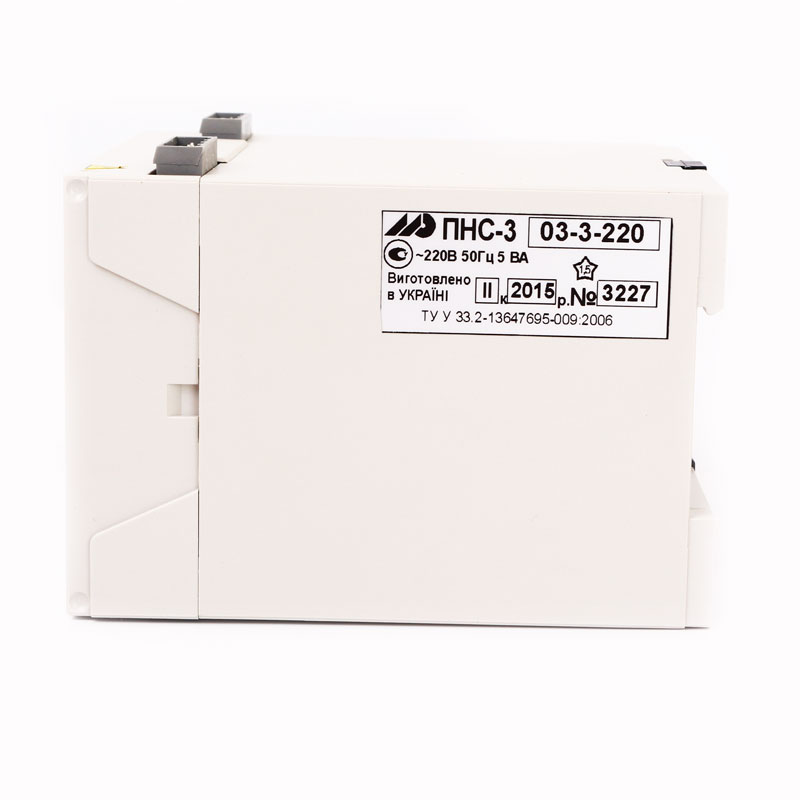

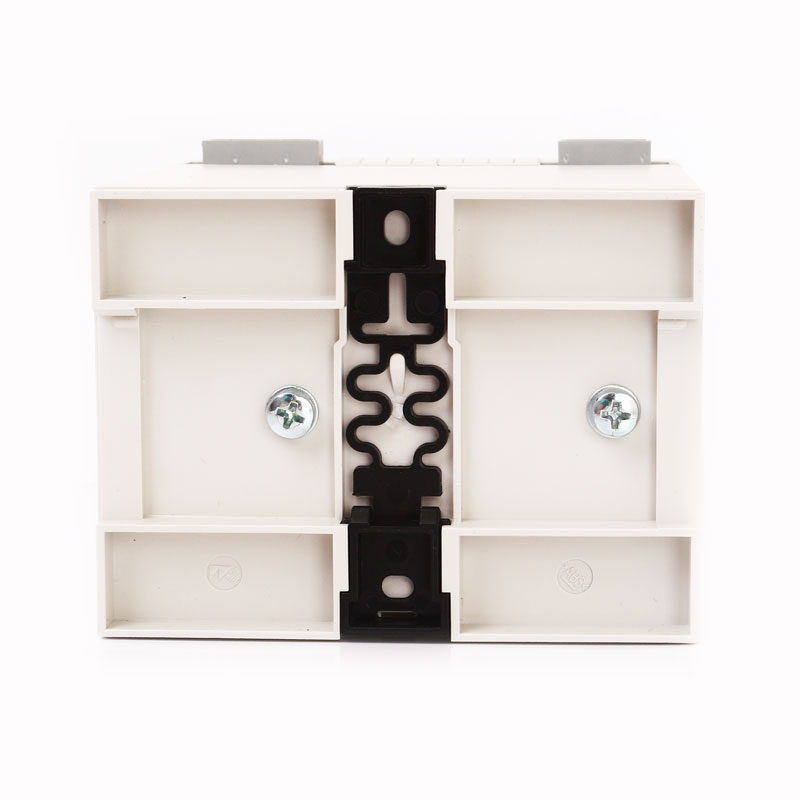

Преобразовательное устройство выполнено в виде цельного корпусного узла из ударопрочного пластикового материала. На задней части панели расположены монтажные захваты, которые применяют для крепления ПНС-3 при помощи стандартной DIN-рейки.

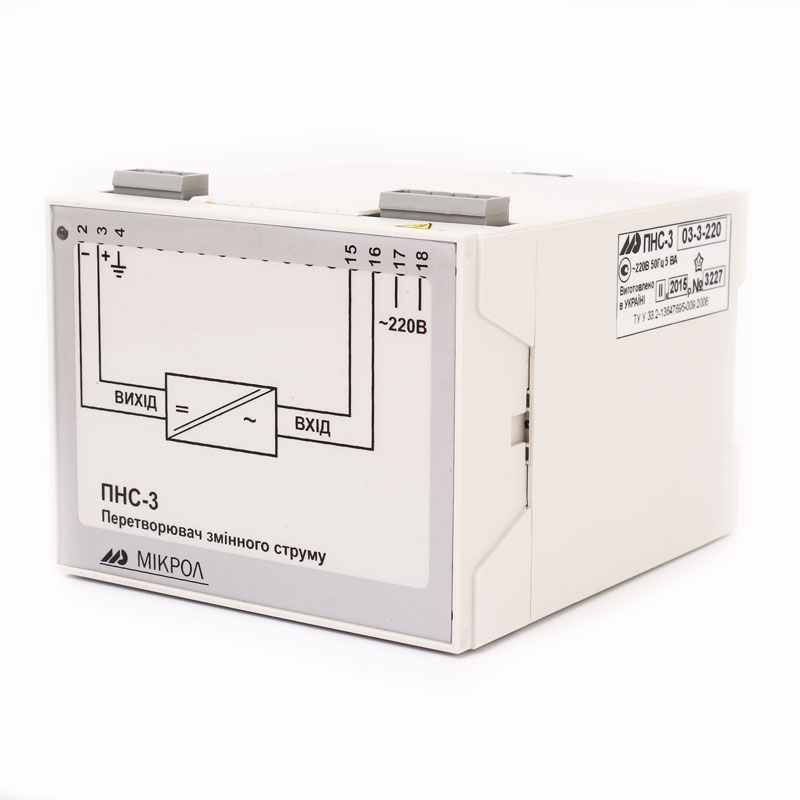

На переднюю панель устройства выведены светодиодные индикаторы о подаче на прибор питания. Спереди для легкости подключения вывели клеммы для входящих цепей и исходящих цепей.

Электронная рабочая схема преобразователя включает в свой состав:

  • входной электронный узел, обеспечивающий гальваническую развязку цепи входа питания и преобразующей схемы;
  • система усиления сигнала гальванического разделителя;
  • узла преобразования переменный ток→постоянный ток.

Параметры

Значение

Для поддержания работы требуется размер мощности в ВольтАмперах:

5,0

Ток, потребляемый в рабочем процессе, имеет размер меньше:

120 миллиампер

Предельная погрешность в процессе преобразования:

±0,249%

Длительность преобразования занимается:

Чуть менее 6 секунд

Габаритные параметры (сантиметры):

9,5 х 10,0 х 11,0

Масса ПНС:

Где-то 0,5 килограмма

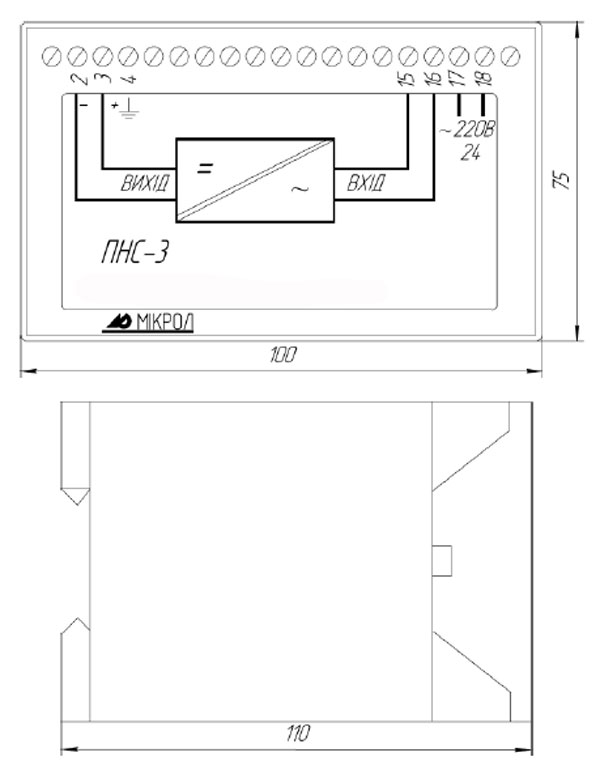

Схема габаритов ПНС-3

Схема габаритов ПНС-3
