Преобразователь ПНС-2 представляет собой устройство для преобразования сигналов переменного напряжения в унифицированные аналоговые 1- или 2-полярные сигналы постоянного тока. За счет привлечения к работе устройства такого плана производят контроль функционирования электрических сетей и электрических установок. Также прибор эффективно применяется в процессе телемеханизации и автоматизации промышленных объектов разных отраслей.

Предложенный преобразователь сигналов может производить самостоятельную работу. Если того требует ситуация, то преобразователь устанавливается в АСУТП на предприятии и работает в паре с другими устройствами. Список возможных отраслей: энергетика, металлургия, промышленность, химическая и пищевая отрасль и др.

Конструкционные особенности ПНС-2

Предложенный преобразователь ПНС-2 выполнен в виде монолитного удароустойчивого пластикового корпусного устройство, на его задней панели размещены захваты для крепления его на DIN-рейку.

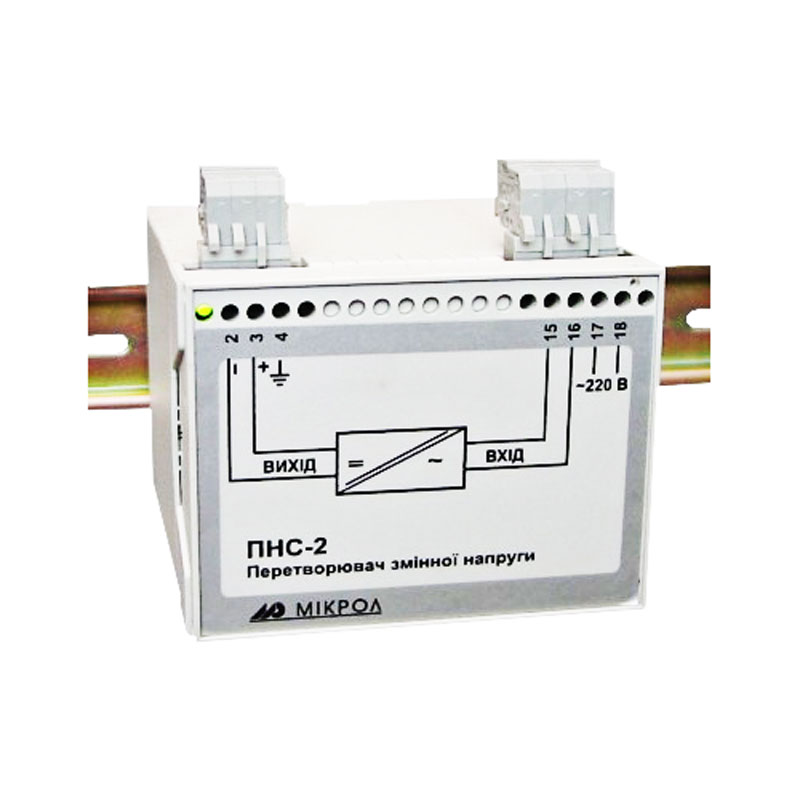

На лицевой панели ПНС-2 располагаются индикатор наличия питания, а также клеммы для коммутации входных и выходных сетей.

Принципиальная рабочая схема преобразователя состоит из комплекта важных узлов:

  • Устройство входа с гальванической развязкой входной цепи и преобразовательной схемы;
  • Устройства усиления сигналов гальванического разделителя;
  • Преобразующий узел из напряжения → в ток.

Чтобы подпитывать преобразующий блок, используется переменный ток 220В. Для его использования в приборе происходит понижение напряжения при привлечении трансформатора сетевого вида, после которого оно подается на выпрямитель. После выпрямителя напряжение передается к импульсному преобразователю, который и формирует требуемое для блока питания ПНС-2 напряжение, а также обеспечивает гальваническую изоляцию цепи питания.

Параметры

Значение

Величина потребляемой мощности:

для переменного тока 220В:

Размер пяти ВА

для постоянного тока 24В:

Размер ста двадцати мА

Погрешность преобразований:

±0,4%

Габаритные значения:

95х100х110 в миллиметрах

Вес одного комплекта:

510 грамм

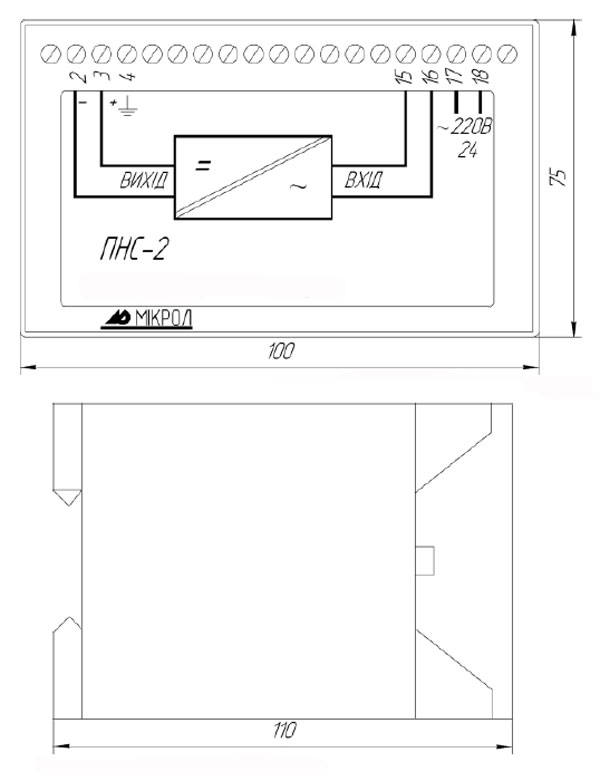

Габариты преобразователя ПНС-2

Схема размеров

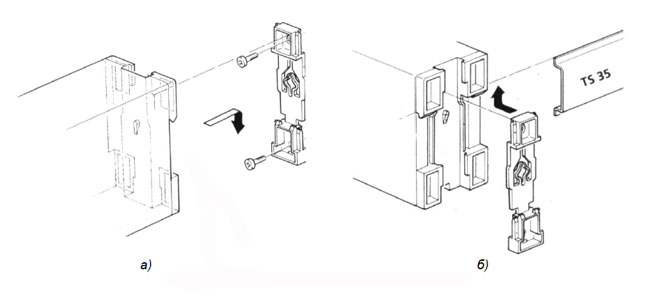

Варианты крепления ПНС-2

Крепление преобразователя:

а) На плоскость; б) На DIN-рельсу
