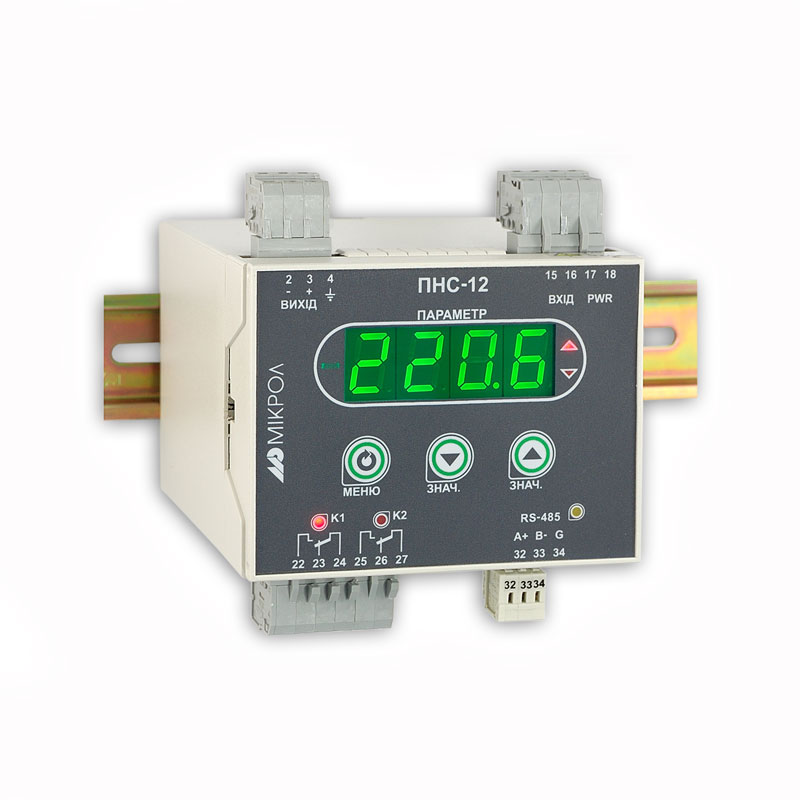

Преобразователь ПНС-12 предназначен:

  • для непрерывного преобразования переменного напряжения в унифицированный аналоговый сигнал постоянного тока, а также обработки, преобразования и отображения текущего значения входного сигнала на встроенном цифровом дисплее;
  • пропорционального преобразования в выходной унифицированный сигнал постоянного тока;
  • сигнализации выхода переменного напряжения за уставки сигнализации;
  • передачи измеряемой величины по интерфейсу другим устройствам (PLC, HMI) или на верхний уровень (PC);
  • автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.

Применение

  • контроля электрических сетей и установок;
  • телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоёмких объектов различных отраслей промышленности.

Функциональные возможности

  • Аналоговый вход
  • Измерение напряжение переменного тока частотой 50±20 Гц:
  • от 0 мВ до 75 мВ (с шунта);
  • от 0 В до 10 В;
  • от 0 В до 15 В;
  • от 0 В до 60 В;
  • от 0 В до 100 В;
  • от 0 В до 150 В;
  • от 0 В до 250 В;
  • от 0 В до 500 В.
  • Масштабирование шкалы измеряемого параметра в технологических единицах
  • Линеаризация входного сигнала
  • Входной цифровой фильтр аналоговых входов от воздействия помех
  • Извлечение квадратного корня
  • Мониторинг исправности датчиков (линий связи, измерительного канала)

Функциональный блок интегрирования

  • Функция интегрирования входного сигнала
  • Выбор режима сброса интегрального значения
  • Сигнализация отклонения от уставок минимума и максимума выхода функционального блока интегрирования
  • Аналоговый выход
  • Непрерывное аппаратное пропорциональное преобразование переменного напряжения на аналоговый выход устройства. Данная функция позволяет подключать прибор к контроллерам, самописцам, регистраторам и другим устройствам
  • Аналоговый выход может быть настроен на любой из унифицированных сигналов
  • Дискретные выходы
  • Два свободно­программируемых дискретных выхода
  • Программируемая логика работы выходных устройств (см. Логика работы дискретных выходов)
  • Используются для управления оборудованием или сигнализации технологических нарушений

Индикация ПНС-12

  • Индикация измеряемой величины или интегрального значения, в технологических единицах на цифровом дисплее

Сигнализация

  • Технологическая сигнализация отклонения от уставок минимум и максимум для измеряемого параметра и его интегрального значения
  • Параметр отображения сигнализации: без квитирования, с квитированием

Интерфейс

  • Гальванически разделенный интерфейс RS­485, протокол связи ModBus RTU (сбор информации, конфигурация, управление). Скорость обмена ­ до 921 Кбит/с.

Конфигурирование

  • Конфигурирование прибора, изменение его настроек и параметров, осуществляется с помощью программного пакета “МИК­Конфигуратор” по интерфейсу RS­485 или клавишами передней панели

Безопасность и защита параметров

  • Сохранение параметров при отключении питания
  • Защита от несанкционированного изменения параметров

Подключение ПНС-12

  • Подключение прибора осуществляется с помощью разъемов-клемм, с пружинными соединениями, которые устанавливаются на корпусе прибора (см. Подключение прибора)

Характеристики

Наименование

Значение

Аналоговый входной сигнал

Количество аналоговых входов

1

Диапазон изменения входного сигнала:



- напряжение переменного тока частотой 50±20 Гц

от 0 мВ до 75 мВ (с шунта)
от 0 В до 10 В
от 0 В до 15 В
от 0 В до 60 В
от 0 В до 100 В
от 0 В до 150 В
от 0 В до 250 В
от 0 В до 500 В

Основная приведенная погрешность преобразования

± 0,4%

Время преобразования, не более

6 сек

Предельная перегрузка (от диапазона входного сигнала)



- до 100 В

в 5 раз

- свыше 100 В

в 2 раза

Максимальное время перегрузки, не более

5 сек

Гальваническая изоляция входного сигнала, не менее

4000 В

Аналоговый выходной сигнал

Количество аналоговых выходов

1

Тип выходного аналогового сигнала

0-5 мА (Rн<=2кОм)

0-20 мА (Rн<=500 Ом)

4-20 мА (Rн<=500 Ом)

0-10В (Rн>=2кОм)

Величина пульсации выходного сигнала постоянного тока и напряжения

± 0,25% верхней границы изменения выходного сигнала

Цифровая индикация

Точность индикации

±0,01%

Количество разрядов цифрового индикатора

4

Высота цифр светодиодных индикаторов

14 мм

Дискретные выходные сигналы

Количество дискретных выходов

2

Типы выходов - механическое реле (переключаемый контакт)

до 250В, 8А переменного тока при резистивной нагрузке



до 250В, 3А переменного тока при индуктивной нагрузке (cosj=0,4)



- от 5В до 30В постоянного тока от 10мА до 5А при резистивной нагрузке

Гальваническая развязка дискретных выходов

между собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В)

Последовательный интерфейс RS-485

Тип канала

Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)

Количество приемопередатчиков

32 приемопередатчика на одном сегменте

Максимальная длина линии в пределах одного сегмента сети

1200 метров

Количество активных передатчиков

1 (только один передатчик активный)

Максимальное количество узлов в сети

250 с учетом магистральных усилителей

Вид кабеля

витая пара, экранированная витая пара

Гальваническая развязка

интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)

Протокол связи

Modbus режим RTU (Remote Terminal Unit)

Электрические данные

Напряжение питания:



• переменного тока

170 .. 242 В, 50 Гц

• постоянного тока

18 .. 36 В

Потребляемая мощность от сети переменного тока, не более:

5 ВА

Ток потребления по питанию 24В, не более:

170 мА

Корпус. Условия эксплуатации

Тип корпуса

крепление на DIN-рейку, настенное, IP30

Габаритные размеры (ВхШхГ)

115х100х110 мм

Масса блока, не более

0,6 кг

Температура окружающей среды

от -40°С до +70°С

Атмосферное давление

от 84 до 106,7 кПа

Вибрация с частотой / амплитудой

до 60Гц / до 0,1мм

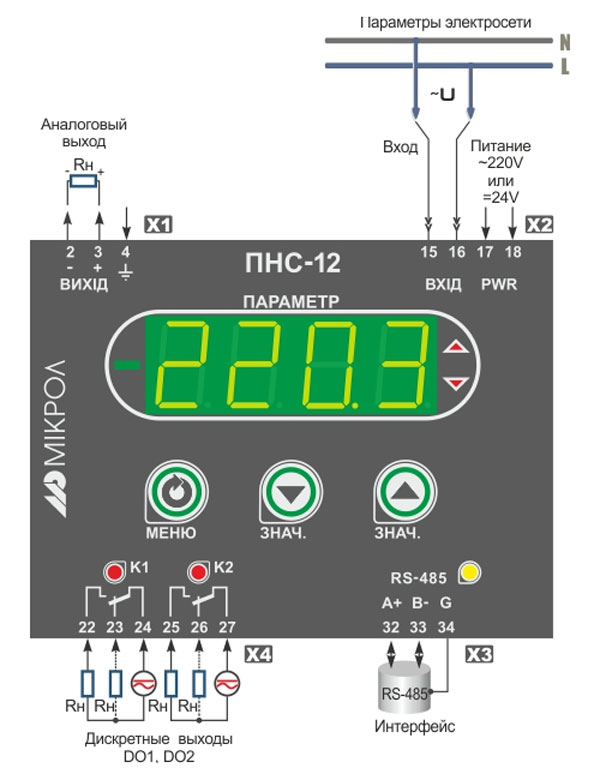

Схема подключения преобразователя ПНС-12

Схема подключения

Комплектация

  • Преобразователь постоянного напряжения и тока ПНС-12
  • Розетка угловая 734-103
  • Розетка угловая 232-104/026-000
  • Розетка угловая 232-103/026-000
  • Розетка угловая 232-106/026-000
  • Рычаг монтажный 231-131
  • Рычаг монтажный 734-230
  • паспорт
  • руководство по эксплуатации
