Модуль ЦАП8 представляет собой модуль преобразования цифровых и аналоговых сигналов. При помощи этого устройства выполняется прием поступающего цифрового кода с последующим его преобразованием в унифицированный токовый сигнал следующих диапазонов 0-5мА, 0-20мА, 4-20мА, 0-10В.

Предложенный модуль разработан с целью замены функциональных модулей типа ЦАП2 и РГ22 в микропроцессорном контроллере "Ломиконт" и "Ремиконт" серий 110, 112, 120, а также 122.

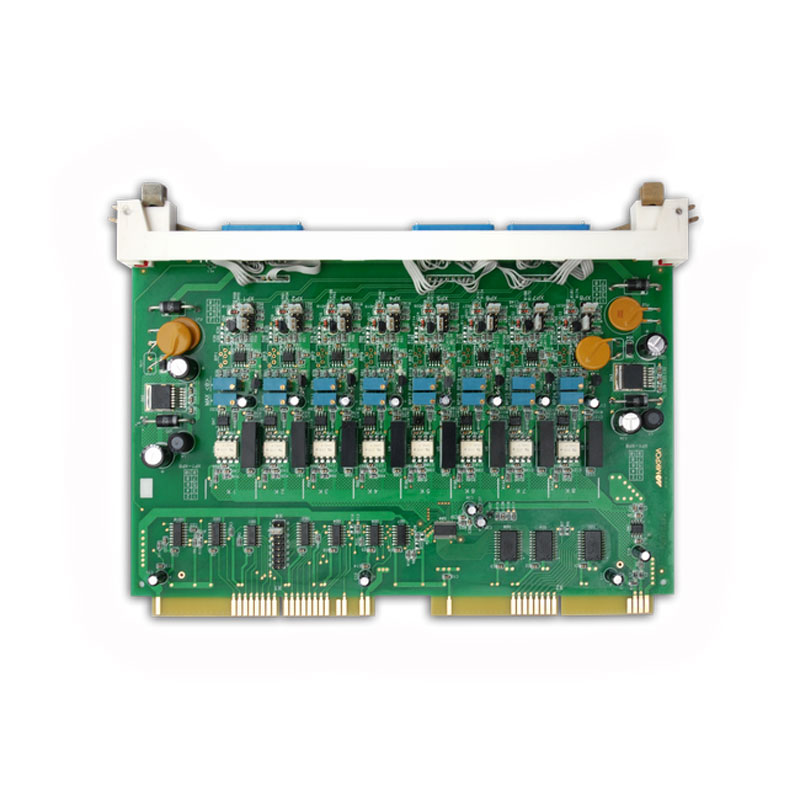

Конструкция модуля ЦАП8

Модуль ЦАП8 состоит из печатной платы, на которой расположены электронные элементы модуля, на боковой стороне которой расположена печатная вставка, на которой выведены информационные сигналы работы с контроллером.

Устройство включает в свой состав три функциональных узла, 8 преобразователей ЦАП, к выходу каждого из которых подключен буферный усилитель, а также узла интерфейсных схем, который обеспечивает сопряжение ЦАП8 с интерфейсом микроконтроллера. Работа буферного усилителя заключается в эффективном разделении внутренних и входных цепей.

Рабочая сторона

Модуль позволяет выполнять преобразование цифрового входного кода в пропорциональные аналоговые сигналы, которые распределяются на 8 аналоговых выходных сигнала. При помощи имеющихся перемычек возможна настройка любой конфигурации групп аналоговых выходов.

На выход аналоговые сигналы подаются при помощи разъемов расположенных на передней панели. Внешнее соединение модуля осуществляется при помощи клемно-модульных соединений.

Параметр

Значение

Используемые входы:

8 (гальванически разделены)

Сигнал входа:

Цифровой код

Погрешность преобразования сигнала:

0,25%

Климатическое исполнение:

УХЛ4.2

Питание устройства:

5В, ±15В, 24В

Потребляемый ток:

5В, 15В:

0,08 Апер;

24В:

0,23 Ампер

Защитная степень:

IP00

Размерный параметр:

256 мм высота; 21 мм толщина; 182 мм ширина

Весовой параметры:

0,298 кг

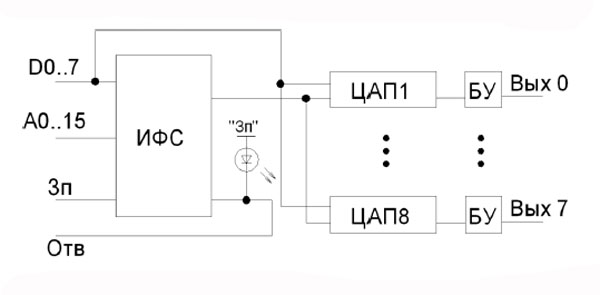

Структурная схема модуля ЦАП8

Структурная схема модуля

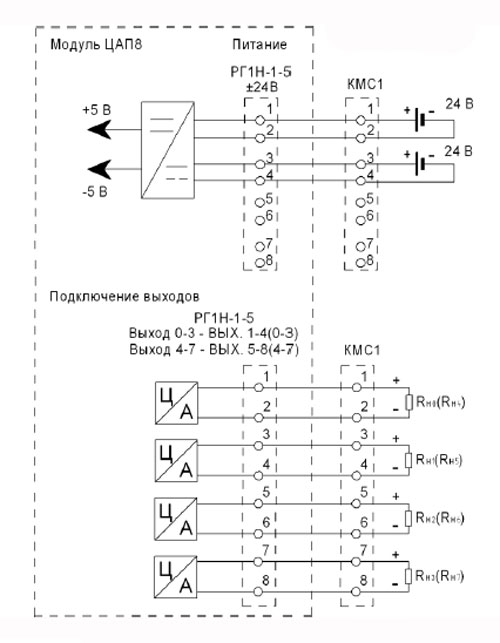

Схема внешних подключений модуля ЦАП8

Внешнее подключение
