Блок преобразования сигналов БПТ-21

No votes yet

Блок БПТ-21 предназначен для преобразования сигнала термопар типа ТЖК(J), ТХК(L), ТХКн(E), ТХА(K), ТПП10(S), ТПР(B), ТВР(A-1) в выходной унифицированный сигнал постоянного тока или напряжения. Диапазон измеряемых температур 0...+2500°С в зависимости от используемого типа термопары

Область применения

Блоки преобразования сигналов широко используются в измерительных системах и системах автоматического регулирования и управления технологическими процессами в промышленности для:

  • измерения температуры,
  • усиления сигналов термопар,
  • усиления напряжений низкого уровня 0-100 мВ, полученного от источника ЭДС.

Структура условного обозначения

Блоки преобразования сигналов БПТ-21 маркируются так: БПТ-21-D-N-K-T, где:

  • D - тип датчика и условное обозначение номинальной статической характеристики:
  • ПР,Е(ЭДС), ПП, ВР-3, ВР-2, ВР-1, ХА, ХК
  • N - начальное значение измеряемой температуры: в градусах Цельсия (не менее минус 20°С) или в мВ
  • K - конечное значение измеряемой температуры: в градусах Цельсия или в мВ
  • T - выходной сигнал:
    • 1 - унифицированный от 0 мА до 5 мА,
    • 2 - унифицированный от 0 мА до 20 мА,
    • 3 - унифицированный от 4 мА до 20 мА,
    • 4 - унифицированный от 0 В до 10 В.

Конструктивное исполнение

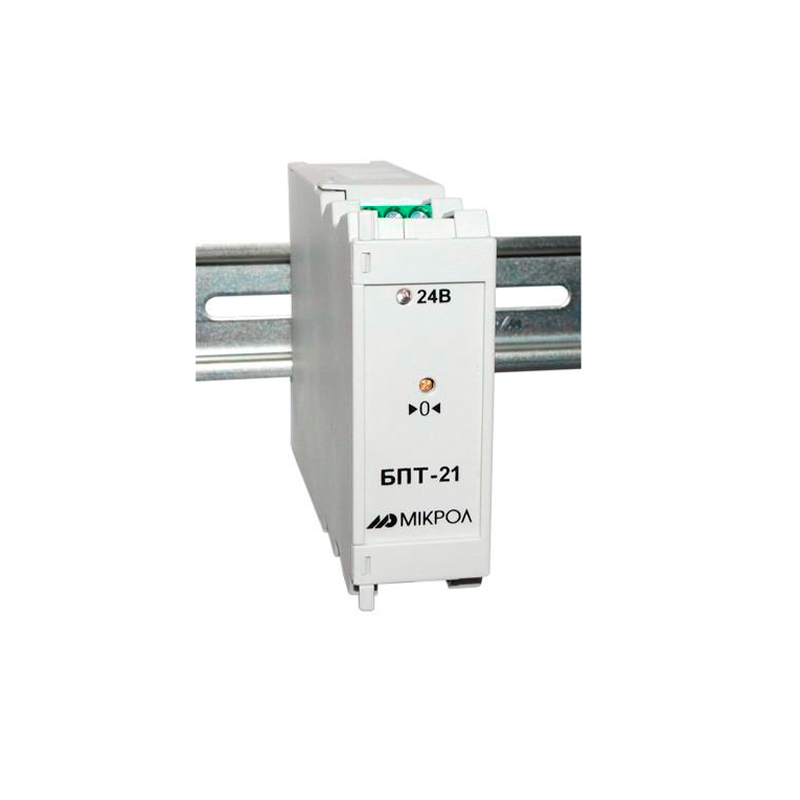

Преобразователь БПТ-21 конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиода, который размещен на плате, обеспечивается сквозь отверстие в передней панели корпуса.

Выбор выходных сигналов осуществляется с помощью блоков перемычек расположенных внутри прибора.

Питание преобразователя осуществляется постоянным напряжением 24 В. Напряжение питания через диодный выпрямитель поступает на импульсный преобразователь, который формирует напряжения, необходимые для питания преобразователя и обеспечивает гальваническую развязку от цепей питания. Светодиод на передней панели блока своим свечением сигнализирует о наличии напряжения питания на входе блока.

Параметры Значения
Количество каналов 1
Гальваническая развязка 3-х уровневая (вход/выход/питание)
Компенсация термо-ЭДС свободных концов термопары и подавления нуля входного сигнала
Датчики температуры обеспечивающие компенсацию термо-ЭДС свободных концов термопары, установлены на клеммно-блочном соединителе
Номинальная статическая характеристика преобразования сигналов термопар не линеаризована
Начальное значение входного сигнала от 0 до 40 мВ
Диапазон изменения входного сигнала от 1 до 100 мВ
Диапазоны выходного сигнала 0-5 мА (Rн<2кОм), 0-20 мА, 4-20 мА (Rн<0,5кОм), 0-10В
Основная приведенная погрешность преобразования ±0,25%
Температура окружающей среды от -40°С до +70°С
Питание нестабилизированное 12-30В
Ток потребления не более 110 мА
Корпус (ВхШхГ) 76х26х115 IP30
Крепление рельс DIN35х7.5 EN50022
Масса не более 0,13кг
