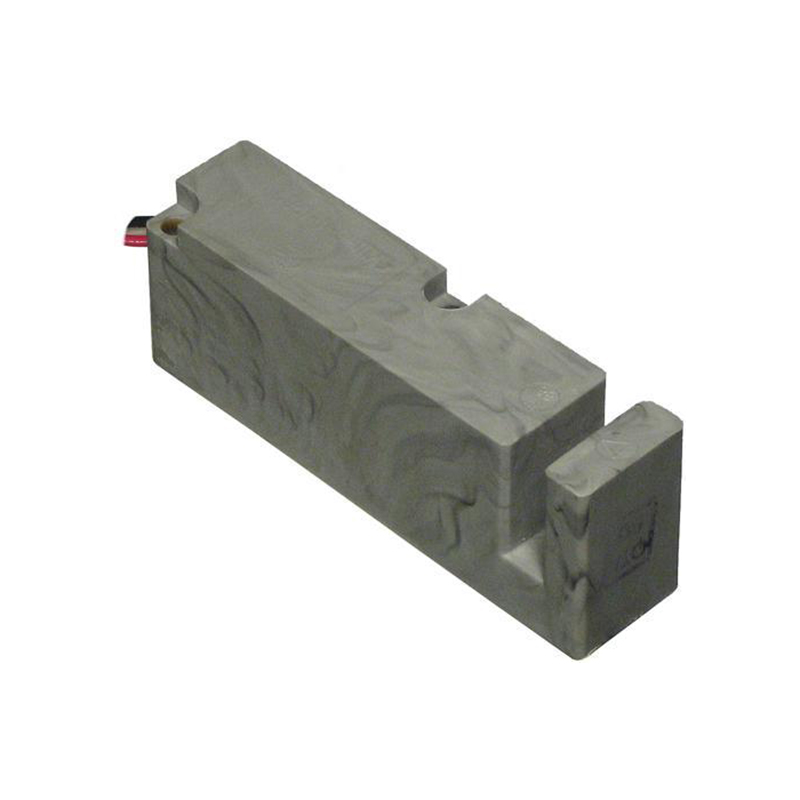

Преобразователь индуктивный щелевой ПИЩ-6-1, ПИЩ-6-3

Average: 10 (1 vote)

Преобразователь индуктивный щелевой ПИЩ-6-1, ПИЩ-6-3 предназначен для преобразования информации о местонахождении объектов, перемещающихся относительно чувствительного элемента преобразователя в дискретный (бинарный) сигнал.

Срабатывание переключателей производится введением в щель алюминиевой пластины.

Устройство и принцип работы

Конструктивно преобразователь выполнен в виде коробки из ударопрочного полистирола и герметизирован компаундом холодного отвердения. Корпус имеет щель шириной 6 мм и глубиной 15,5 мм для прохода металлической пластины. Для присоединения преобразователя ПИЩ-6 к источнику питания и подключения к нему электромагнитного реле или логического элемента из корпуса выведены три разноцветных провода длиной 0,65 м. Крепление преобразователя на оборудовании предусмотрено двумя винтами М2,5. Принципиальная схема преобразователя состоит из LC-генератра, ток потребления которого изменяется в зависимости от амплитуды колебаний, триггера и выходного ключа. При введении в щель металлической пластины происходит уменьшение коэффициента обратной связи LC-генератора, вызывающее уменьшение тока потребления генератора. Это приводит к перебрасыванию триггера и открыванию выходного ключа. В результате срабатывает реле или логический элемент, подключенный к выходу преобразователя.  Сопротивление нагрузки включаются между выходом и положительным полюсом источника питания.  Для защиты выходного транзистора усилителя от экстратоков размыкания нагрузочного электромеханического реле, обмотка последнего должна быть зашунтирована диодом.

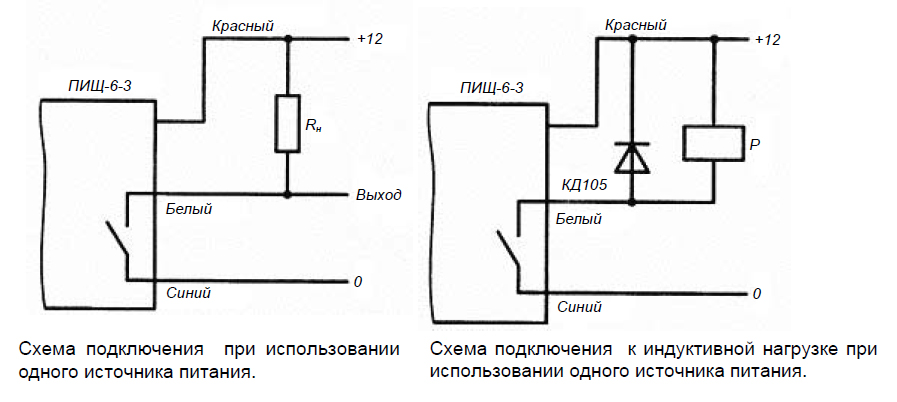

Схемы подключения

Схемы подключения преобразователей ПИЩ-6-3

Технические характеристики

Тип преобразователя

ПИЩ-6-1

ПИЩ-6-3

Напряжение питания

12 В

Допустимое отклонение питающего напряжения

-15...+10%

Напряжение питания цепи нагрузки, не более

30 В

Максимальный рабочий ток в цепи нагрузки

80 мА

100 мА

Номинальное значение выходного нагрузочного сопротивления реактивной нагрузке и напряжении в цепи нагрузки 12 В

330 Ом

Потребляемая мощность, не более

0,37 Вт

0,1 Вт

Максимальная частота срабатывания при активной нагрузке, не менее

1000 Гц

Минимальные размеры воздействующего элемента (алюминиевой пластины)

20 x 12 x 0,5 мм

Ширина щели

6,0 мм

Дифференциал хода:

не более

0,2 мм

не менее

1,5 мм

Нестабильность точки срабатывания, не более

0,1 мм

Смещение точки срабатывания:

от колебания температуры на каждые 10°С, не более

0,3 мм

от колебания напряжения питания от 12 до 10,2 В, не более

0,6

0,4

от колебания напряжения питания от 12 до 13,2 В, не более

0,4

Степень защиты

IP65

Масса, не более

0,075 кг

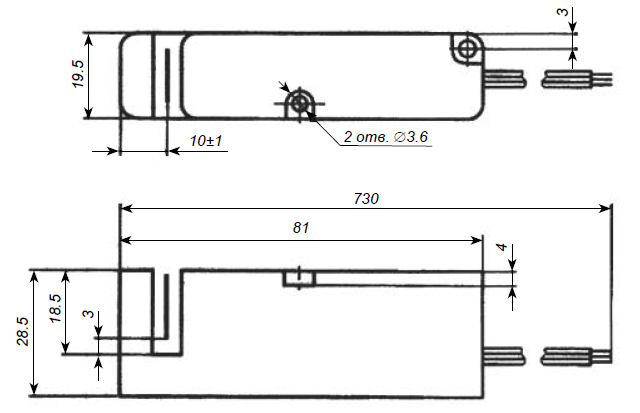

Размеры щелевых преобразователей ПИЩ-6

Габаритные и установочные размеры щелевых преобразователей ПИЩ-6
