Блок БПСК-СПЗ представляет собой специальный модуль преобразования и контроля сигналов системы противопожарной защиты самолетов. Этот электронный узел предназначен для выполнения целого спектра функции, которые реализуются как во время полета, так и когда самолет пребывает в аэропорту. Среди основных функций следует отметить:

  • Возможность приема, с последующим преобразованием, сигналов, поступающих от датчиков контроля пожара, которые выглядят как ЭДС;
  • Постоянный мониторинг работоспособности пиропатронов, а также датчиков давления в огнетушителях;
  • Формирование и передача сигнала о возникшем пожаре на пульт пилота, к аварийному регистратору и к системе аварийной сигнализации;
  • Автоматический контроль работоспособности каналов передачи импульсов от датчиков;
  • Возможность контроля работоспособности системы защиты от пожара перед полетом;
  • Поддержка автоматического включения в работу огнетушителей, которые присвоены к первой очереди тушения и ручного включения остальных огнетушителей с пульта пилота;
  • Возможность автоматического срабатывания и включения в работу огнетушителей в гондолах двигателей при осуществлении аварийной посадки.

Исполнение и работа блока БПСК-СПЗ

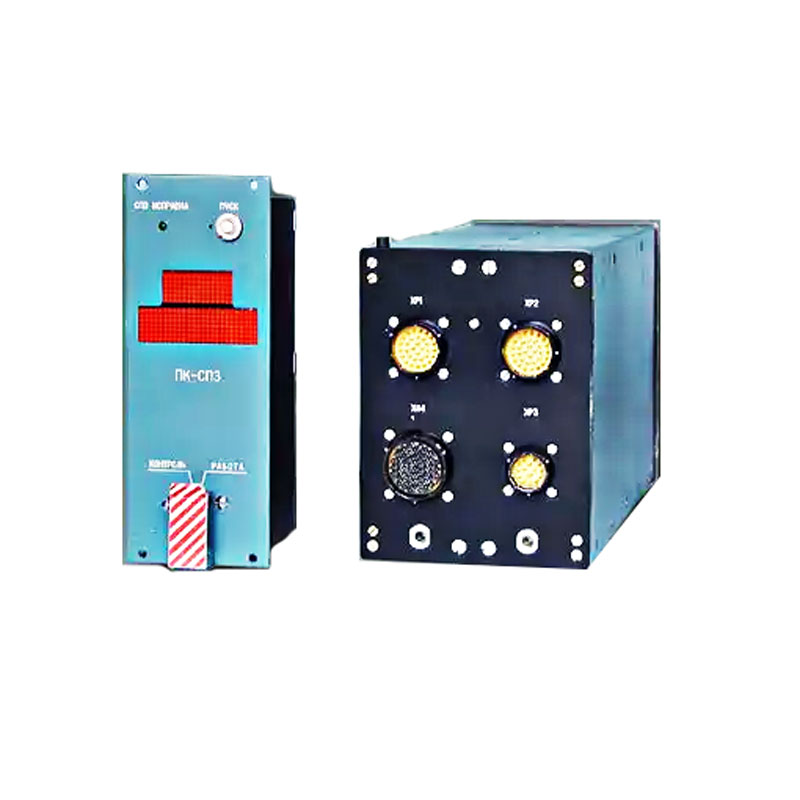

Предложенная система пожарозащиты состоит из устройства мгновенной обработки снимаемых сигналов (УОС) и пульта контроля. Модуль УОС реализован в виде унифицированного блока, в котором между вертикально расположенными несущими расположены платы печатного монтажа с электроникой устройства, центральным процессором, а также платы сигнализации и управления исполнительными механизмами.

На передней панели устройства имеется специальный интерфейс ХР5, используемый для записи программы в процессор прибора. На тыльной части блока расположены коммутационные разъемы подключения цепи измерительных каналов используемых датчиков, цепей управления работой пиропатронов, а также цепей питания и сигнализации.

Функционирование устройства реализовано на получении сигналов с рабочих датчиков и последующем их сравнением с параметрами, записанными в память прибора. После сравнения процессор может сформировать управляющий импульс, передаваемый на исполнительную систему.

Количество измерительных каналов:

24

Количество цепей, контролирующих пиропатроны:

12

Число используемых датчиков давления:

2

Показать порога сигнала, поступающего от датчика, на срабатывание пиропатронов и исполнительных систем:

от 30 до 36 мВ

Величина напряжения питания:

27 В

Показатель потребляемого тока:

1 А
