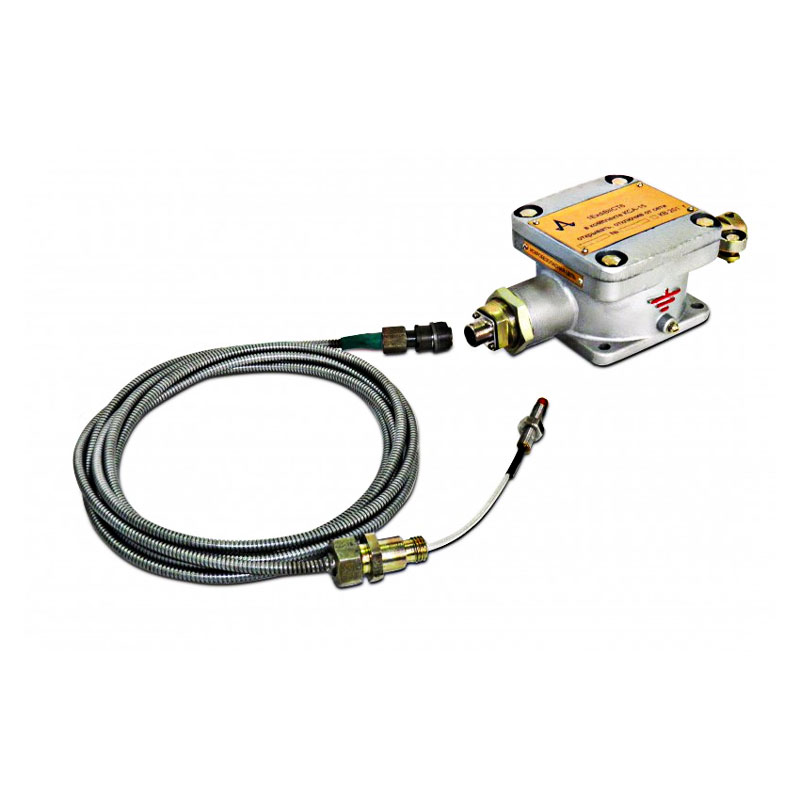

Преобразователь ВВТ-133

Преобразователь ВВТ-133 (аппаратура КСА-15) представляет собой преобразователь бесконтактного действия, который необходим для определения величины зазоров, образованных между торцевой частью катушки и поверхностью объекта в сигнал, передаваемый по электрической цепи.

Преобразователь этой модификации является одноканальным средством измерения, которое позволяет эффективно контролировать осевые сдвиги и перемещения вала компрессорных установок перекачивающих агрегатов. Оборудование может быть установлено во взрывоопасных зонах помещений при условии соблюдения требований по устройству искробезопасной электрической цепи и взрывонепроницаемой оболочкой.

Назначение ВВТ-133

С установкой в составе комплекса КСА данного устройства появляется возможность преобразования величины зазора, находящегося между контролируемым объектом и торцевой частью катушки индуктивности, в выходное напряжение. Допускается подключение вторичных измерительных приборов.

Работа

Преобразователь ВВТ-133 (аппаратура КСА-15) перемещений конструктивно состоит из генератора и катушки индуктивности, которая устанавливается в точке измерения. Принцип работы его основан на использовании питающего напряжения +24 В, которое преобразуется генератором в радиочастотный сигнал, частота которого составляет 1-2 МГц. На катушку этот сигнал подаётся через коаксиальный кабель. В результате происходит излучение электромагнитного поля катушкой.

Напряжение на выходе генератора составляет около 15 В, при этом в случае отсутствия металла вблизи катушки потерь мощности не будет. При этом необходимо учитывать, что при малой величине зазора мощность генератора будет поглощаться проводящей поверхностью, что станет причиной минимизации выходного напряжения генератора. Выпрямление этого значения выполняется амплитудным детектором, поэтому выходное напряжение через повторитель будет подано на выход преобразователя.

Допустимые показатели относительного виброперемещения

10 ÷ 250 мкм

Пределы осевых сдвигов

-1 ÷ +1 мм;

-0,6 ÷ +0,6 мм;

Допустимые значения дополнительной погрешности

± 1,5 % / 10 ˚С

Допустимая неравномерность АЧХ

10 %

Температура эксплуатации

генератора

-30 ÷ +70 ˚С

катушка индуктивности

-50 ÷ +175 ˚С

Срок службы

более 10 лет

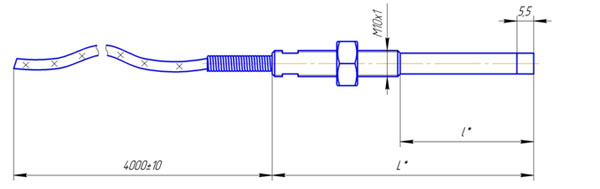

Размеры катушки индкутивности

Размеры катушки
