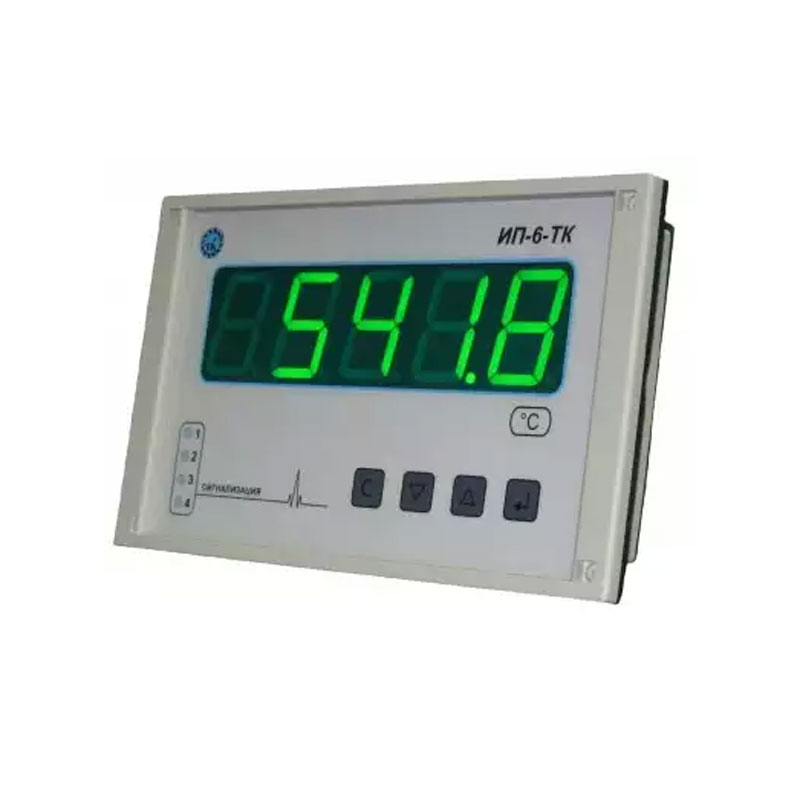

Прибор ИП-6-ТК-45

No votes yet

Прибор ИП-6-ТК-45 является измерительно-преобразовательным устройством, используемым для получения сигналов от температурных датчиков с последующей визуализацией полученных результатов на цифровом табло.

Измерительный прибор способен работать с термопарами и термометрами сопротивления, а также с датчиками, способными формировать унифицированный сигнал постоянного тока.

Функциональность прибора ИП-6-ТК-45

Предложенный прибор ИП-6-ТК-45 поддерживает возможным:

  • Подключать термометры сопротивления по 3-х или 4-проводной схеме;
  • Для слежения за изменением температуры свободных концов термопары имеется встроенный датчик;
  • Поддерживать работоспособность прибора помогает система мониторинга функционирования датчика;
  • Программирование конфигурации измерительного входа;
  • Сигнализировать о достижении контролируемыми величинами граничных значений;
  • Программирование унифицированного выхода.

Конструкция и работа прибора

Конструкционно измеритель выполнен в виде корпусного щитового устройства с уровнем защищенности от проникновения влаги и пыли IP41. Датчики температуры подключаются к прибору с его тыльной стороны, на которой расположены коммутационные разъемы. Устройство поддерживает работу с хромель-алюминиевыми, хромель-копелевыми и платино-родиевыми температурными преобразователями, а также с платиновыми или медными термопарами.

После получения сигнала с температурных датчиков происходит его преобразование встроенным модулем. Алгоритм преобразования использует линейную или корнеизвлекательную зависимость. Преобразованный сигнал выводится на информационном табло, которое выполнено в виде цифрового пятиразрядного дисплея. Работа дисплея построена на светодиодах, которые отличаются зеленым свечением. Высота цифр, высвечиваемых на табло, составляет 45 мм.

Измерительный прибор поддерживает возможность коммутация с компьютером. Для этого есть соответствующий порт RS-485, который поддерживает передачу данных по протоколу ModbusRTU.

Поддерживаемые диапазоны унифицированных токовых сигналов:

0-5 / 0-20 / 4-20 мА

Величина погрешности при измерении унифицированного токового сигнала:

0,5 / 0,25%

Погрешность процесса преобразования сигнала датчика в токовый сигнал:

менее 0,05 мА

Возможная цена младшего разряда на цифровом индикаторе:

1 / 0,1 / 0,01 / 0,001

Требуемое напряжение для работы измерителя:

24 В

Величина мощности измерительной системы:

9 ВА

Габариты корпуса:

257х157х70 мм

Установочный размер:

248х148х90 мм
