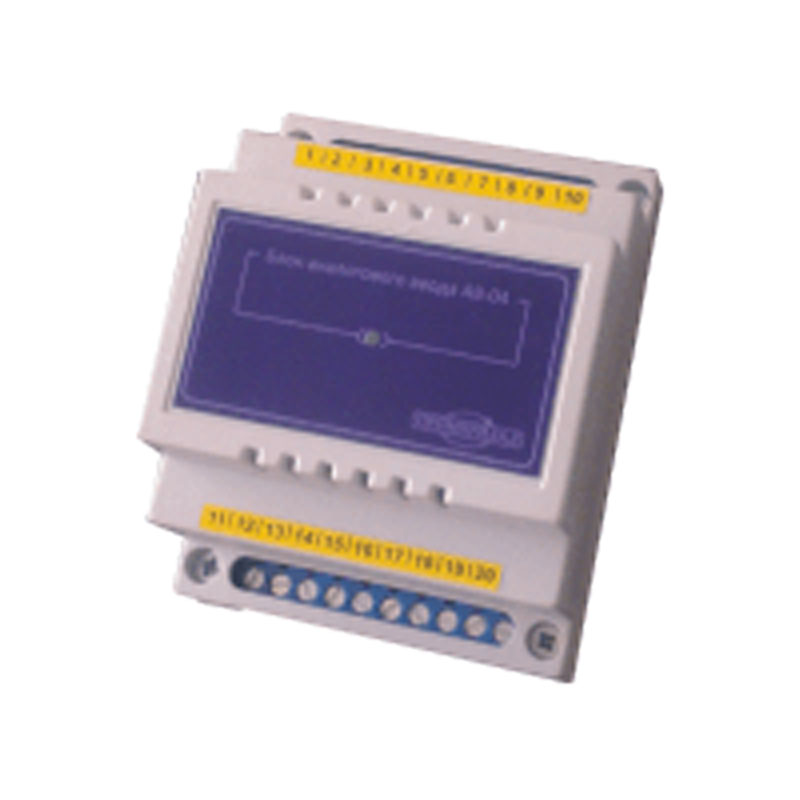

Блок для аналогового ввода АВ-04 производится как специальный электронный преобразователь аналоговых сигналов в цифровые. Блок предназначается для совместной работы с контроллером К1 от производителя «Промприлад».

Функциональное предназначение

Блок АВ-04 преобразует сигналы, которые передаются от термопреобразователя сопротивления, термоэлектрического преобразователя, а также датчиков с унифицированными выходными характеристиками (0-5мА, 0-20мА, 4-20мА). К устройству могут подключаться термодатчики следующих типов: ТСП, ТСМ, ТЧК, ТЧФ, ТПП, ТЖК.

Для обработки информации на персональном ПК может использоваться коммутационный интерфейс RS485. Для экспорта данных используется протокол ModBus, обеспечивающий обмен трафиком на скорости до 115.2Кбит/с.

Эксплуатационные условия

Электронный блок рассчитан для использования во взрывобезопасной среде. Степень его защиты от влаги и пыли составляет IP40. Диапазон температурных значений, при поддержании значений которого трудится наше устройство, имеет два предела: нижний -20; верхний +500С. Относительная влажность среды не должна превышать 80% при температуре +250С. Исключается возможность появления в помещении токопроводящей пыли и влаги.

Конструкция и принцип измерений

Все электрические компоненты устройства монтируются на монтажной плате, которая устанавливается в токонепроводящий корпус. На лицевой панели устройства расположены светодиодная индикация, информирующая о работе устройства. На краях корпуса размещены клеммники для коммутации с преобразователями, а также для подключения питания и интерфейсной связи.

Работа устройства построена на принципе измерения величины сопротивления, напряжения или силы тока подключенного датчика. Полученный аналоговый сигнал преобразуется при помощи микроконтроллера и передается посредством интерфейсной связи на контроллер К1, который преобразует полученный цифровой сигнал для его графического восприятия и анализа.

Каналы для измерений, количество:

4

Класс точности:

0,5

Длительность измерения:

Гальваническая развязка:

3-уровневая, групповая

Питающее напряжение:

12В

Потребляемая мощность:

не более 2Вт

Вес устройства:

0,1 килограмм

Габаритные размеры:

8,7 х 6,8 х 6,5 См

Монтаж устройства:

DIN-рейка

  • прибор АВ-04;
  • компенсационный датчик холодного спая типа ТСМ 50;
  • техпаспорт;
  • потребительская тара.
