Блок преобразования сигналов БПО-42

Average: 9 (1 vote)

Блок преобразования сигналов БПО-42 предназначен для преобразования сигналов термопреобразователей сопротивлений ТСМ 50М, ТСМ 100М, ТСМ 23 гр., Cu 50, Cu 100, ТСП 50П, ТСП 100П, ТСП 21гр., Pt 50, Pt 100 в выходной унифицированный сигнал постоянного тока.

Область применения

Преобразователь широко используется в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

Структура условного обозначения

Блок преобразования сигналов БПО маркируются так: БПО-42-D-C-W-N-K-T-L, где:

  • D - тип датчика термопреобразователя сопротивления (указать: ТСМ, ТСП)
  • C - условное обозначение номинальной статической характеристики преобразования (например: 50М, 100М, 50П, 100П, 21гр., 23гр.)
  • W - номинальное значение отношения W100, (1,428 и 1,426 для ТСМ, 1,391 и 1,385 для ТСП)
  • N - начальное значение измеряемой температуры: в градусах Цельсия
  • K - конечное значение измеряемой температуры: в градусах Цельсия
  • T - выходной сигнал: 0-5 мА; 0-20мА, 4-20 мА; 0-10 В
  • L - наличие и длина клеммно-блочного соединителя входных и выходных сигналов:
    • 0 - КБЗ отсутствует,
    • 0,5 - КБЗ-16-11-0,5

Примечание. Цифра 0,5 соответствует стандартной длине соединителя в метрах.

Конструктивное исполнение

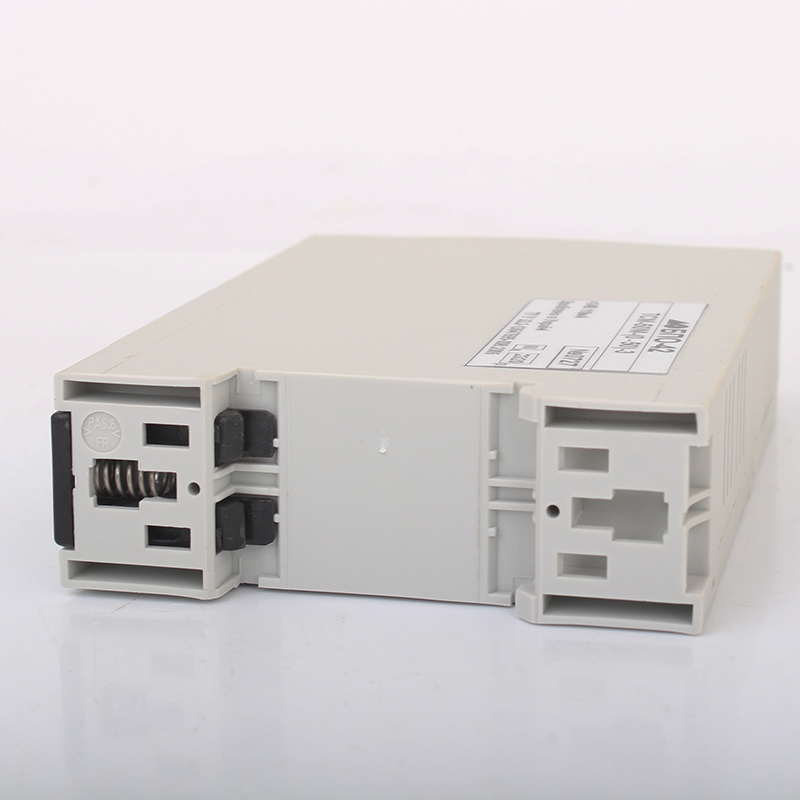

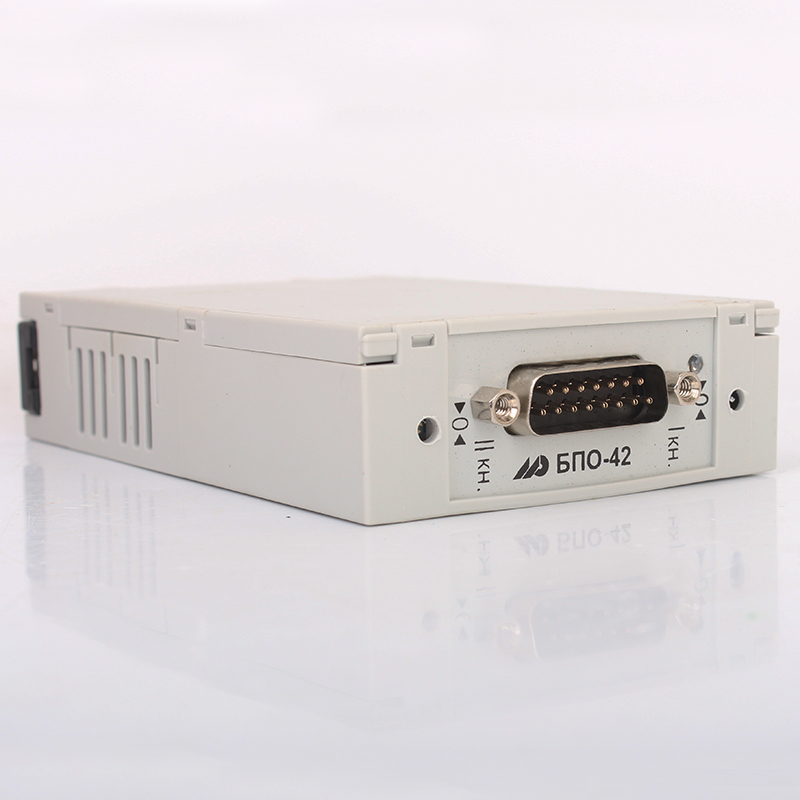

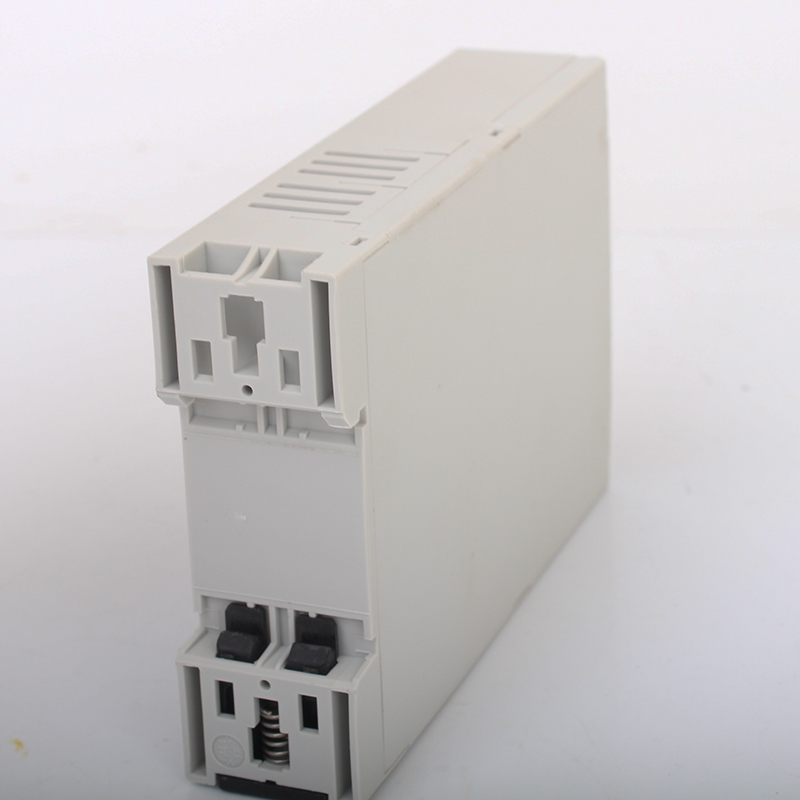

Блок БПО-42 выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиодов, которые размещены на плате, обеспечивается сквозь отверстие в передней панели корпуса.

Выбор входных сигналов осуществляется с помощью блоков перемычек расположенных внутри прибора.

Питание блока БПО-42 осуществляется постоянным напряжением 24 В. Напряжение питания через диодный выпрямитель поступает на импульсный преобразователь, который формирует напряжение, необходимое для питания блока и обеспечивает гальваническую развязку от цепей питания. Светодиод на передней панели блока своим свечением сигнализирует о наличии напряжения питания на входе блока.

Технические характеристики
Параметры Значения
Количество независимых каналов 2 шт
Схема подключения датчика трехпроводная
Начальное значение входного сигнала 0; 10; 20; 25; 50; 75; 100.Ом
Номинальный диапазон изменения
входного сигнала
2,5; 5; 10; 15; 20; 30; 50; 100; 200 Ом
Сопротивление нагрузки для
выходного сигнала:
  • 0-5мА, не более
  • 0-20мА, не более
  • 4-20мА, не более
  • 0-10 В, не более
2000 Ом
500 Ом
500 Ом
10000 Ом
Наибольшая погрешность
преобразования входного сигнала,
выраженная в процентах от номинального
диапазона изменения выходного сигнала
не превышает

±0,25 – для блоков с диапазоном изменения входного сигнала dR > 10 Ом
±(0,25+0,25*(10/dR-1) – для блоков с диапазоном изменения входного сигнала dR < 10 Ом



Коэффициент подавления поперечной
помехи на частоте 50Гц
38 дБ
Напряжение питания, от источника
постоянного тока
нестабилизированные 24 (+/- 4В)
Ток потребления, не более 110 мА

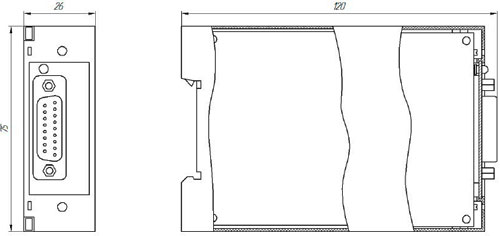

Габаритные размеры 76х26х115 мм
Степень защиты IP30
Масса, не более 0,15 кг
Среднее время наработки на отказ с учетом технического обслуживания не менее чем 100 000 часов
Среднее время восстановления работоспособности не более 4 часов
Средний срок эксплуатации не менее 10 лет
Обозначение изделия   Наименование изделия Количество
ПРМК.426442.005 Блок   преобразования   сигналов   датчиков сопротивления БПО-42 1 шт.
ПРМК.426419.111 Клеммно-блочный соединитель КБЗ-16-11 *)
ПРМК.426442.005 ПС Паспорт   1 экз.
ПРМК.426442.005 РЭ Руководство по эксплуатации **)
236-332 Рычаг монтажный 1 шт.
* 1 шт. при условии заказа, где длина соединительного шлейфа выбирается в соответствии с кодом заказа
** 1 экз. при поставке любого количества изделий данного типа в один адрес
