Блок преобразования термосопротивления БПО-432

Голосов: 1
Документация:
Руководство по эксплуатации(1.39 МБ)
Серия:
Блоки преобразования сигналов БПО
12276 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Блок преобразования термосопротивления БПО-432 предназначен для преобразования сигнала от датчика термосопротивления, подключенного по трехпроводной схеме, в унифицированный сигнал постоянного тока 4-20 мА.

Область применения

Блок преобразования термосопротивлений широко используется в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

Структура условного обозначения

Блок преобразования термосопротивлений БПО-432 маркируются так: БПО-430-D-C-W-N-K, где:

  • D - тип термопреобразователя сопротивления:
    • ТСМ
    • ТСП
    • Pt50
    • Pt100
    • Pt500
    • Pt1000
  • C - условное обозначение номинальной статической характеристики преобразования:
    • 50М
    • 100М
    • 50П
    • 100П
    • 21 гр.
    • 23 гр.
  • W - Номинальное значение отношения W100:
    • 1,428 или 1,426 – для ТСМ
    • 1,391 и 1,385 – для ТСП
    • 1.385, 1.390 или 1.392 – для Pt50, Pt100, Pt500, Pt1000
  • N - начальное значение измеряемой температуры (в °С)
  • K - Конечное значение измеряемой температуры (в °С)

Конструктивное исполнение

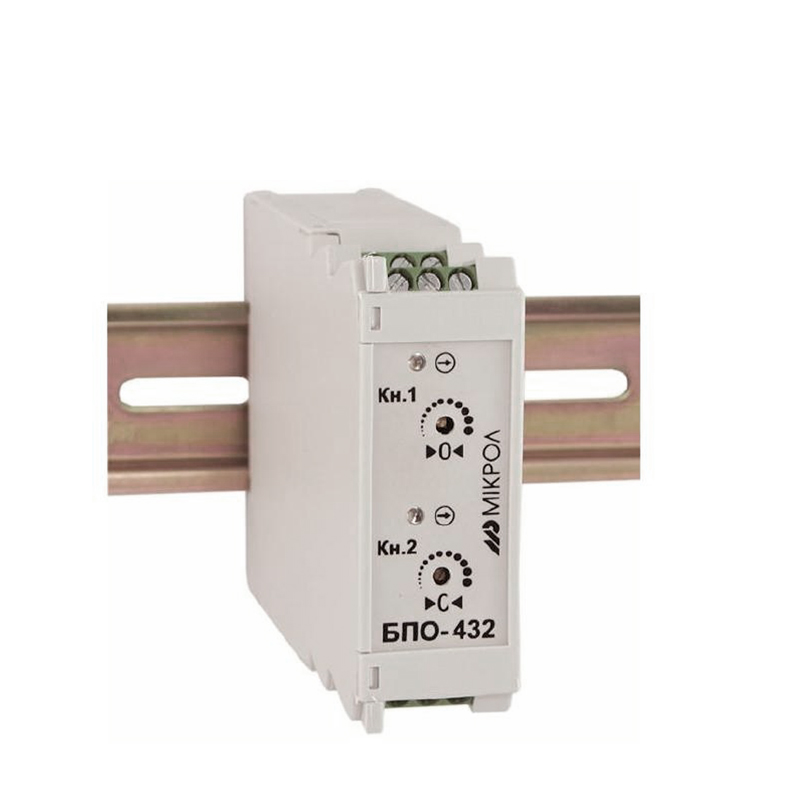

Блок БПО-432 конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. На передней панели размещены два светодиода, которые свидетельствуют о наличии тока в линии канала 1 и канала 2 (только для БПО-432) и два отверстия для потенциометров “Кн.1 "0” и “Кн.2 "0” (только для БПО-432), при помощи которых осуществляется регулирование нуля канала 1 и канала 2 (только для БПО-432).

Характеристики

Техническая характеристика Значение
Входы
Количество каналов преобразования 2
Схема подключения датчиков трехпроводная

Типы подключаемых термопреобразователей сопротивлений

 ТСМ 50М, W100=(1,428, 1,426)
ТСМ 100М, W100=(1,428 1,426)
ТСМ гр.23,
ТСП 50П, W100=(1,391, 1,385)
ТСП 100П, W100=(1,391, 1,385)
ТСП гр.21,
Pt 50, W100=(1,385, 1,390, 1,392)
Pt 100, W100=(1,385, 1,390, 1,392)
Pt 500, W100=(1,385, 1,390, 1,392)
Pt 1000, W100=(1,385, 1,390, 1,392)
Выходы
Выходные аналоговые сигналы от 4 до 20 мА
Основная приведенная погрешность
преобразования		 ±0,2 %
Сопротивление нагрузки для выходного сигнала 4-20 мА, не более 500 Ом
Электрические данные по каждому каналу
Напряжение питания от токовой петли 4-20 мА от 18 В до 36 В
Ток потребления, не более 25 мА
Корпус и условия эксплуатации
Размер корпуса (ВхШхГ) 75 х 26 х 115 мм
Масса преобразователя, не более 0,13 кг
Температура окружающей среды от -40 ºС до +70 ºС
