Блок преобразования сигналов БПО-41

Блок преобразования сигналов БПО-41 предназначен для преобразования сигналов термопреобразователей сопротивлений ТСМ 50М, ТСМ 100М, ТСМ 23 гр., Cu 50, Cu 100, ТСП 50П, ТСП 100П, ТСП 21гр., Pt 50, Pt 100 в выходной унифицированный сигнал постоянного тока.

Область применения

Преобразователь широко используется в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

Структура условного обозначения

Блоки преобразования сигналов маркируются так: БПО-41-D-C-W-N-K-T, где:

• D - тип датчика термопреобразователя сопротивления (указать: ТСМ, ТСП, Rx - для резистивных датчиков)
• C - условное обозначение номинальной статической характеристики преобразования (например: 50М, 100М, 50П, 100П, 21гр., 23гр., R - для резистивных датчиков)
• W - номинальное значение отношения W100, (1,428 и 1,426 для ТСМ, 1,391 и 1,385 для ТСП, WR - для резистивных датчиков)
• N - начальное значение измеряемой температуры: в градусах Цельсия или в Омах
• K - конечное значение измеряемой температуры: в градусах Цельсия или в Омах
• T - код выходного сигнала:
  • 1 - 0-5 мА;
  • 2 - 0-20 мА;
  • 3 - 4-20 мА;
  • 4 - 0-10 В.

Конструткивное исполнение

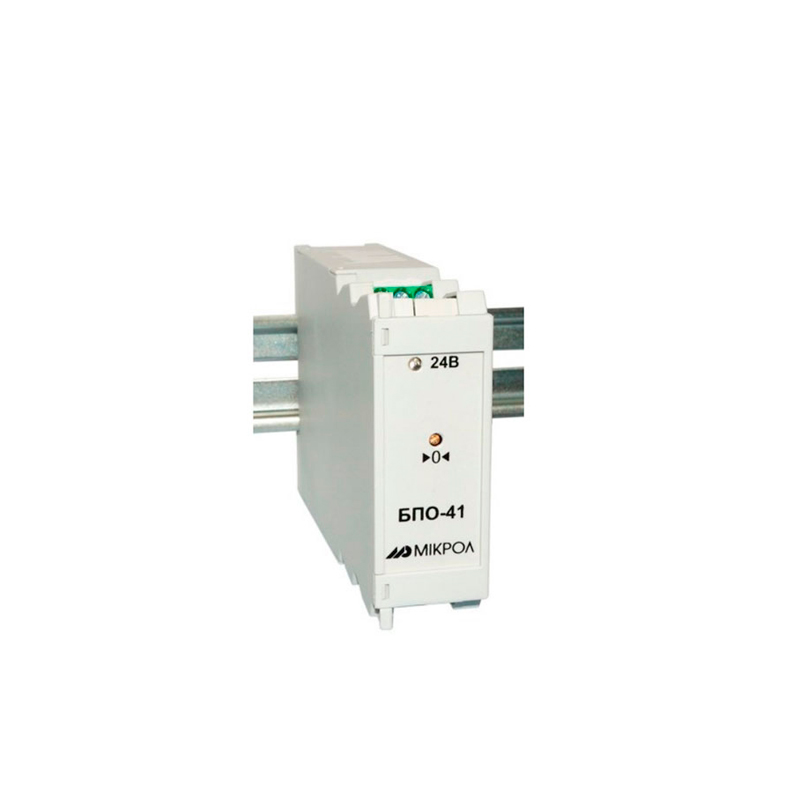

Блок БПО-41 выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиодов, которые размещены на плате, обеспечивается сквозь отверстие в передней панели корпуса.

Выбор входных сигналов осуществляется с помощью блоков перемычек расположенных внутри блока.

Питание блока осуществляется постоянным напряжением 24 В. Напряжение питания через диодный выпрямитель поступает на импульсный преобразователь, который формирует напряжение, необходимое для питания блока и обеспечивает гальваническую развязку от цепей питания. Светодиод на передней панели блока своим свечением сигнализирует о наличии напряжения питания на входе блока.
