Преобразователь сигналов термометров сопротивления БПО-644
Описание
Преобразователь сигналов термометров сопротивления БПО-64 предназначен для преобразования сигнала термометров сопротивления в унифицированный аналоговый сигнал постоянного тока.
Область применения
Предназначен как для автономного так и комплексного использования в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах, в химической и других отраслях промышленности.
Устройство и принцип работы

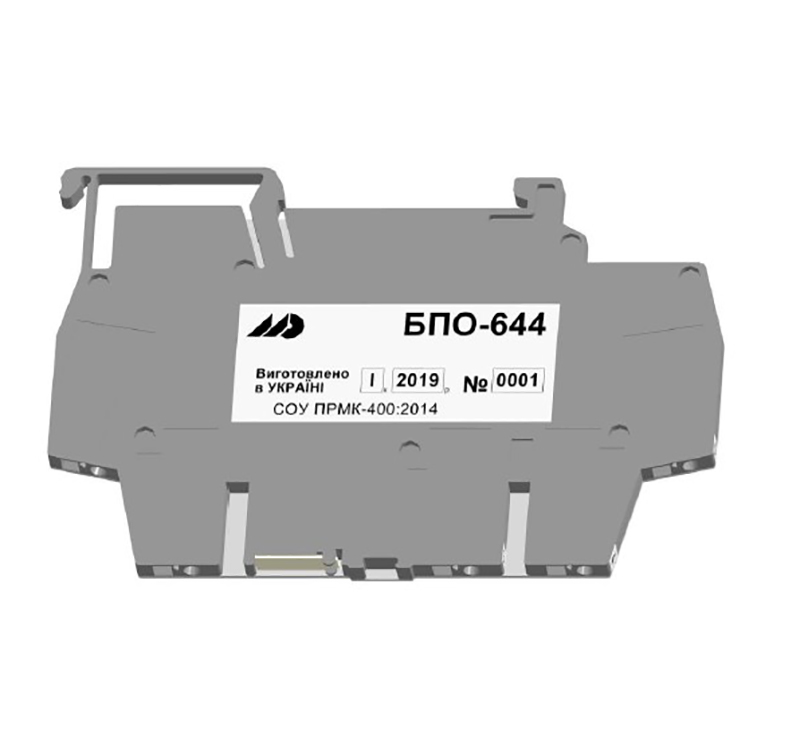

Преобразователь БПО-644 конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа прибора на DIN-рейке DIN35x7,5 EN50022. Внутри корпуса размещена плата, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами.
Под тыльной крышкой блока находится индикатор HL1, свечение желтым светом которого свидетельствует о подключенной цепи питания.
Условия хранения и эксплутации
Срок хранения в потребительской таре - не больше 1 года.
Преобразователь должен храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40 °С до плюс 70 °С и относительной влажности от 30 до 80 % (без конденсации влаги). Данные требования являются рекомендуемыми.
Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
В процессе хранения или эксплуатации не кладите тяжелые предметы на прибор и не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться.
Характеристики
| № | Техническая характеристика | Значение |
|---|---|---|
| 1 | Количество каналов | 1 |
| 2 | Схема подключения датчика | Трехпроводная |
| 3 | Тип термопреобразователя сопротивления | ТСМ (50М, 100М, гр.23) ТСП (50П, 100П, гр.21) Pt (100, 500, 1000) |
| 4 | Начальное значение входного сигнала | От 30 до 1000 Ом |
| 5 | Диапазон изменения входного сигнала | От 2.5 до 3000 Ом |
| 6 | Диапазон изменения выходного аналогового сигнала (выход пассивный, требует внешний источник питания) |
От 0 до 5 мА, Rн ≤ 2000 Ом От 0 до 20 мА, Rн ≤ 500 Ом От 4 до 20 мА, Rн ≤ 500 Ом От 0 до 10 В, Rн ≥ 2000 Ом |
| 7 | Предел допускаемой основной приведенной погрешности преобразования |
± 0,25 |
| 8 | Напряжение питания | От 18 до 30 В |
| 9 | Ток потребления | 30 мА |
| 10 | Гальваническая развязка | Отсутствует |
| 11 | Масса | Не более 0.1 кг |
| 12 | Габаритные размеры (ВхШхГ) | 94 мм х 7 мм х 64 мм |
| 13 | Степень защиты согласно ДСТУ EN 60529 | IP20 |
Схемы

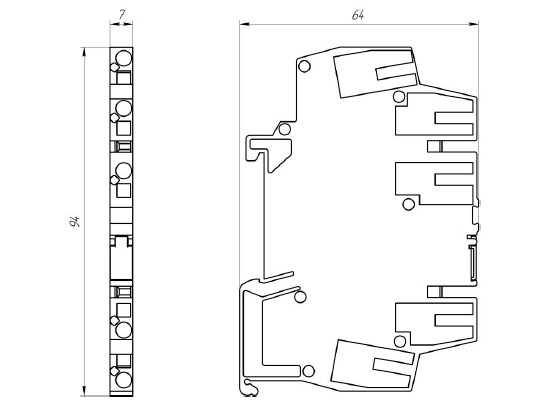

Рис.1 Схема преобразователя сигналов термометров сопротивления БПО-64
