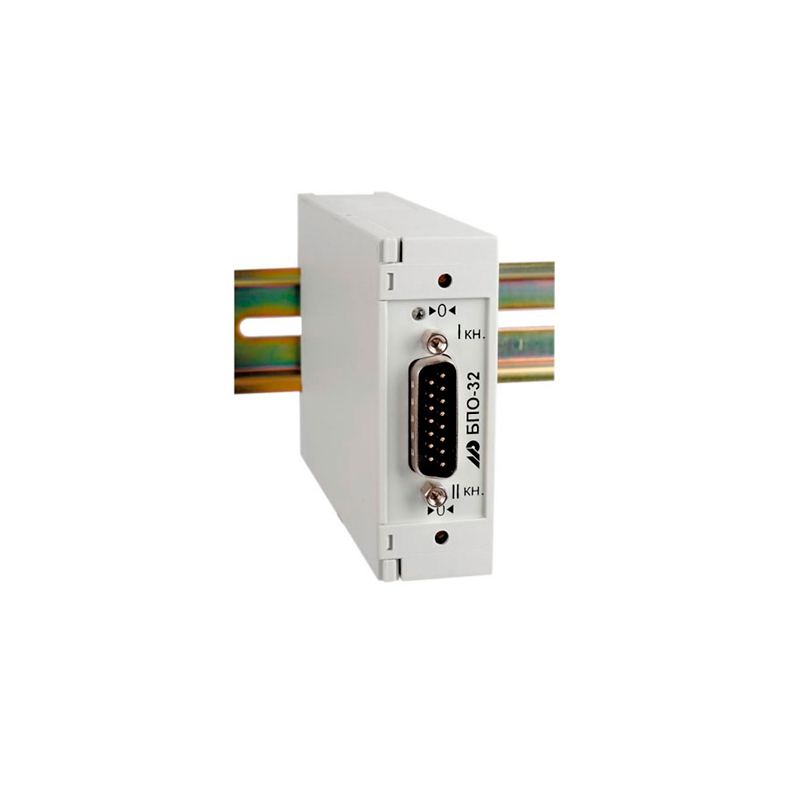

Блок преобразования сигналов БПО-32

Average: 10 (1 vote)

Блок БПО-32 предназначен для преобразования сигналов термопреобразователей сопротивлений ТСМ 50М, ТСМ 100М, ТСМ 23 гр., Cu 50, Cu 100, ТСП 50П, ТСП 100П, ТСП 21гр., Pt 50, Pt 100 в выходной унифицированный сигнал постоянного тока.

Область применения

Блок преобразования широко используется в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

Структура условного обозначения

Блоки преобразования сигналов маркируются так: БПО-32-D-C-W-N-K-T-L, где:

  • D - тип датчика термопреобразователя сопротивления (указать: ТСМ, ТСП)
  • C - условное обозначение номинальной статической характеристики преобразования (например: 50М, 100М, 50П, 100П, 21гр., 23гр.)
  • W - номинальное значение отношения W100, (1,428 и 1,426 для ТСМ, 1,391 и 1,385 для ТСП)
  • N - начальное значение измеряемой температуры: в градусах Цельсия
  • K - конечное значение измеряемой температуры: в градусах Цельсия
  • T - выходной сигнал: 0-5 мА; 0-20мА, 4-20 мА; 0-10 В
  • L - наличие и длина клеммно-блочного соединителя входных и выходных сигналов:
    • 0 - КБЗ отсутствует,
    • 0,5 - КБЗ-16-11-0,5

Конструткивное исполнение

Блок БПО-32 выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиодов, которые размещены на плате, обеспечивается сквозь отверстие в передней панели корпуса.

Выбор входных сигналов осуществляется с помощью блоков перемычек расположенных внутри прибора.

Питание блока осуществляется постоянным напряжением 24 В. Напряжение питания через диодный выпрямитель поступает на импульсный преобразователь, который формирует напряжение, необходимое для питания блока и обеспечивает гальваническую развязку от цепей питания. Светодиод на передней панели блока своим свечением сигнализирует о наличии напряжения питания на входе блока.

Технические характеристики
Название параметра и размер Единица измерения Норма
Количество независимых каналов шт. 2
Схема подключения датчика   Трёхпроводная
Начальное значение входного сигнала Ом 0; 10; 20; 25; 50; 75; 100.
Номинальный диапазон изменения входного сигнала Ом 2,5; 5; 10; 15; 20; 30; 50; 100; 200.
Номинальная статическая характеристика канала   Yi =  I     (Ri - Ro) ,  где Yi – текущее значение выходного сигнала, мА; I – выходной сигнал для данного исполнения, ма; Ri – текущее значение входного сигнала, Ом; Ro – номинальное началь-ное значение входного сигнала, Ом; dR – номинальный диапазон изменения входного сигнала, Ом;
Сопротивление      нагрузки      для   Ом   2000
выходного сигнала: 0-5мА, не более
0-20мА, не более 500
4-20мА, не более 500
0-10 В, более (по отдельному заказу) 10000
Наибольшая погрешность преобразования входного сигнала, выраженная в процентах от номинального диапазона изменения выходного сигнала не превышает   % ± 0,25 – для блоков с диапазоном изменения входного сигнала dR > 10 Ом ± (0,25+0,25*(10/dR-1) – для блоков с диапазоном изменения входного сигнала dR < 10 Ом
Коэффициент подавления поперечной помехи на частоте 50Гц дБ 38
Напряжение питания, от источника постоянного тока В Нестабилизированные 24 (± 4В)
Ток потребления, не более мА 110
Габаритные размеры мм 76 х 26 х 115
Степень защиты   IP30
Масса, не более кг 0,15
Обозначение изделия   Наименование изделия Количество
ПРМК.426442.004 Блок преобразования сигналов датчиков сопротивления БПО-32 1 шт.
ПРМК.426419.111 Клеммно-блочный соединитель КБЗ-16-11 *)
ПРМК.426442.004 ПС Паспорт   1 экз.
ПРМК.426442.004 РЭ Руководство по эксплуатации **)
236-332 Рычаг монтажный 1 шт.
*) 1 шт. при условии заказа, где длина соединительного шлейфа выбирается в соответствии с кодом заказа **)
1 экз. при поставке любого количества изделий данного типа в один адрес
