Блок дискретного вывода типа БВД-08 представляют собой специальные электронные системы, которые применяют для вывода дискретного сигнала:

  • при позиционном и пропорционально-интегро-дифференциирующим законе регулирования сигнала;
  • в системе аварийного отключения или включения;
  • в исполнительных механизмах разных типов;
  • при выполнении различных технологических процессов в разных областях промышленности.

Блок дискретного вывода этой модели рассчитан на совместную работу с контроллерами типа К1 производства «Промприлад».

Подходящие эксплуатационные условия

Предложенное оборудование вывода любого дискретного по виду сигнала, а именно блок БВД-08, предназначается для эксплуатации во взрывобезопасной среде. Температура рабочей зоны должна находиться в пределах температур от -20+С до +500С. Значение относительной влажности воздуха не может превышать граничное значение в 80% при температуре воздуха +250С. Исключается возможность конденсации влаги в помещении, а также появлении токопроводящей пыли.

Конструкция блока вывода

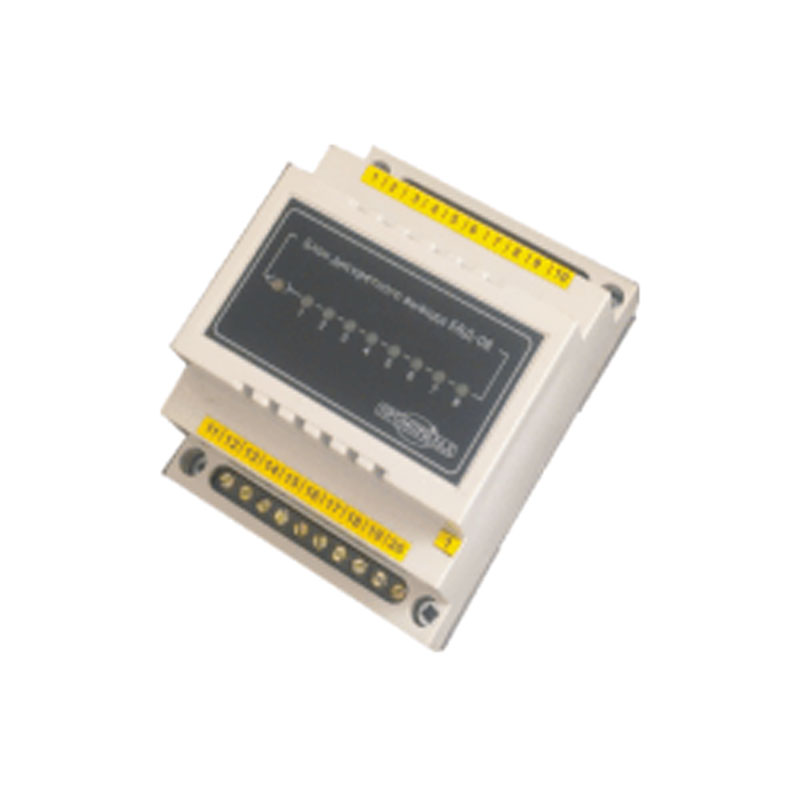

Блок БВД выполнен в виде корпусного устройства из изолирующего материала. Степень его защиты от проникновения влаги и пыли отвечает IP40. Все электронные элементы крепятся на печатной плате, которая устанавливается в корпус устройства. По краям прибора расположены клеммные контакты для подключения датчиков, подвода питания к устройству и коммутации с ПК.

На лицевой панели блока выведены девять светодиодов. Один из них свидетельствует о наличии питания и о режиме передачи данных через интерфейс RS 485, а остальные восемь указывают на работу каждого из каналов измерения.

Принцип рабочего выполнения задач

Блок вывода работает по принципу приема сигналов от контроллера К1, которые впоследствии обрабатываются микроконтроллеров и подаются на выход устройства. Для обмена данными с компьютером имеется RS 485, который обеспечивает связь по протоколу ModBus.

Каналы для измерений, количество:

8

Коммутационный ток на выводе:

-транзистор, 24В

-симистор, 220В



100мА

Гальваническая развязка:

трехуровневая

Значение питающего напряжения:

не более12 В

Величина потребляемой рабочей мощностии:

максимум 2 Ватта

Весовое значение блока:

100г

Габаритные парамметры:

87х68х65мм

Способ крепления блока:

стандартная 35-миллиметровая DIN-рейка

  • прибор типа БВД-08;
  • эксплуатационная документация;
  • упаковочная тара.
