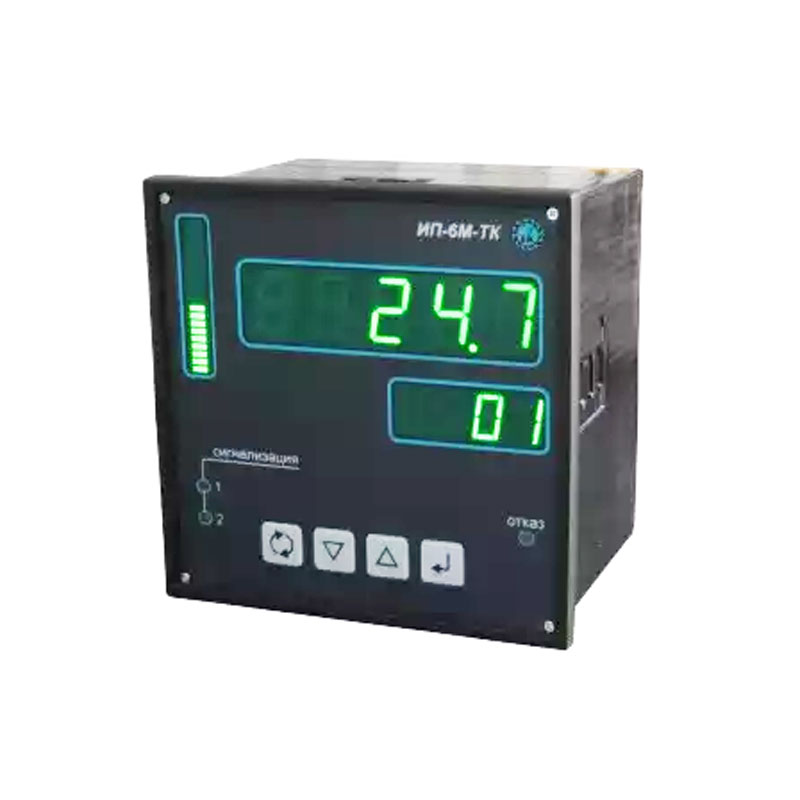

Прибор ИП-6М-ТК

Документация:
Паспорт(768.49 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Цифровой прибор ИП-6М-ТК по конструкции это устройство, используемое для преобразования и последующей визуализации сигналов, поступаемых от термодатчиков. Прибор может работать с термопарами, термометрами сопротивления, а также другими датчиками, которые способны формировать унифицированный токовый сигнал.

Применение прибора ИП-6М-ТК

Предложенный прибор может успешно работать с термопреобразователями, которые выполнены из платины, а также с термопарами, которые производят из сплавов алюминия, хромеля, родия, копеля.

Сигнал, поступивший от датчиков, преобразуется специальным модулем и выводится на цифровые индикаторы и линейный указатель, которые расположены на лицевой панели прибора. В процессе преобразования может применяться линейная или корнеизвлекательная характеристика.

При выполнении измерений допускается возможность архивирования получаемых результатов, а также параметров измерений при аварийной ситуации. Внутренний архив поддерживает возможным осуществлять до 30720 записей, которые потом передавются на ПК при помощи интерфейса RS-485 по протоколу ModbusRTU

Особенности конструкционного исполнения

Прибор ИП-6М-ТК выполнено во влаго- и пылезащищенном корпусе, щитового типа. Коммутационные разъемы и интерфейсы прибора расположены на его тыльной стороне, а элементы визуализации на передней панели. Предложенный прибор поддерживает возможным подключение термометров сопротивления по 3-х или 4-х проводной схеме, с поддержкой работы 13-ти измерительных каналов, которые отличаются наличием гальванической развязки. Каждый из используемых каналов может настраиваться индивидуально под свои параметры.

Кроме измерений, преобразования и визуализации полученных результатов, прибор еще можно настроить на режим сигнализирования, когда он будет сообщать о достижении предельного значения контролируемого параметра.

Благодаря своей конструкции и архитектуре электронных модулей, устройство может использоваться совместно с соединительным блоком, которым комплектуется прибор Ш711.

Характеристики

Характеристика

Значение

Используемое питающее напряжение:

=24 В или ~220 В

Потребляемая устройством мощность:

8 ВА

Значение цены младшего разряда на индикаторе:

0,001; 0,01; 0,1 или 1

Степень защищенности:

IP41

Эксплуатационные температуры:

от 50С до 500С

Габаритные параметры:

144х144х120 мм

Монтажный размер:

137х137х140 мм
