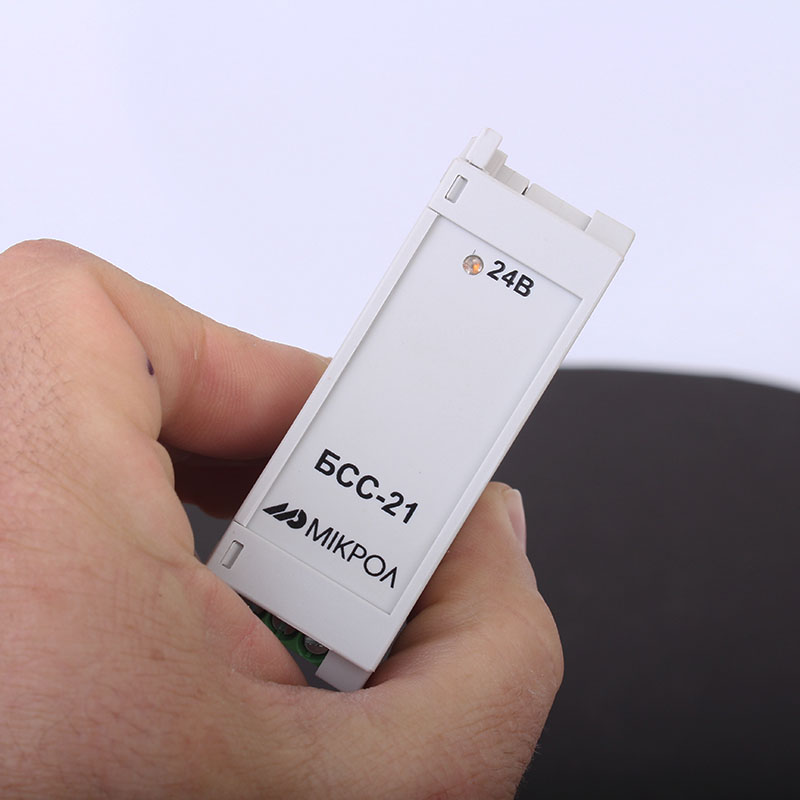

Блок суммирования сигналов БСС-21

Документация:

11216 руб.

Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Блок БСС-21 предназначен для суммирования 2-х унифицированных сигналов и преобразования их в выходной унифицированный сигнал постоянного тока или напряжения 0-5 мА, 0-20 мА, 4-20 мА, 0-10 В.

Область применения

Блок может быть использован в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

Принцип работы

Блок БСС-21 питается под постоянным напряжением 15-36 В (т.е. нестабилизированные 24 В), которое поступает на импульсный блок через выпрямитель. Именно импульсный блок формирует необходимое для гальванической развязки напряжение. О наличии напряжения на входе оповещает специальный светодиод, расположенный на передней панели прибора. В зависимости от входного и выходного сигнала блок имеет следующие маркировки: БСС-21-А-В-С, где А – первый входной сигнал, В – второй входной сигнал, С – выходной сигнал.

Устройство

Основу БСС-21 составляет плата печатного монтажа с радиоэлементами. Внутри блока также расположены перемычки входных сигналов (выбираются покупателем при оформлении заказа). Защищает плату пластмассовый ударопрочный корпус. На задней панели имеется DIN-рейка, при помощи которой устанавливается блок.

Характеристики

Название параметра и размер	Единица измерения	Норма
1 Количество аналоговых входов		2
2 Диапазон изменения входных аналоговых сигналов		от 0 мА до 5 мА от 0 мА до 20 мА от 4 мА до 20 мА
3 Диапазон изменения выходного аналогового сигнала		от 0 мА до 5 мА от 0 мА до 20 мА от 4 мА до 20 мА от 0 В до 10 В.
4 Сопротивление нагрузки для выходного сигнала: 0-5мА, не более 0-20мА, не более 4-20мА, не более 0-10 В, более	Ом	2000 500 500 2000
5 Напряжение питания, от источника постоянного тока	В	Нестабилизированные 24 (от 15 до 36)
6 Ток потребления, при номинальном значении напряжения питания, не более	мА	100

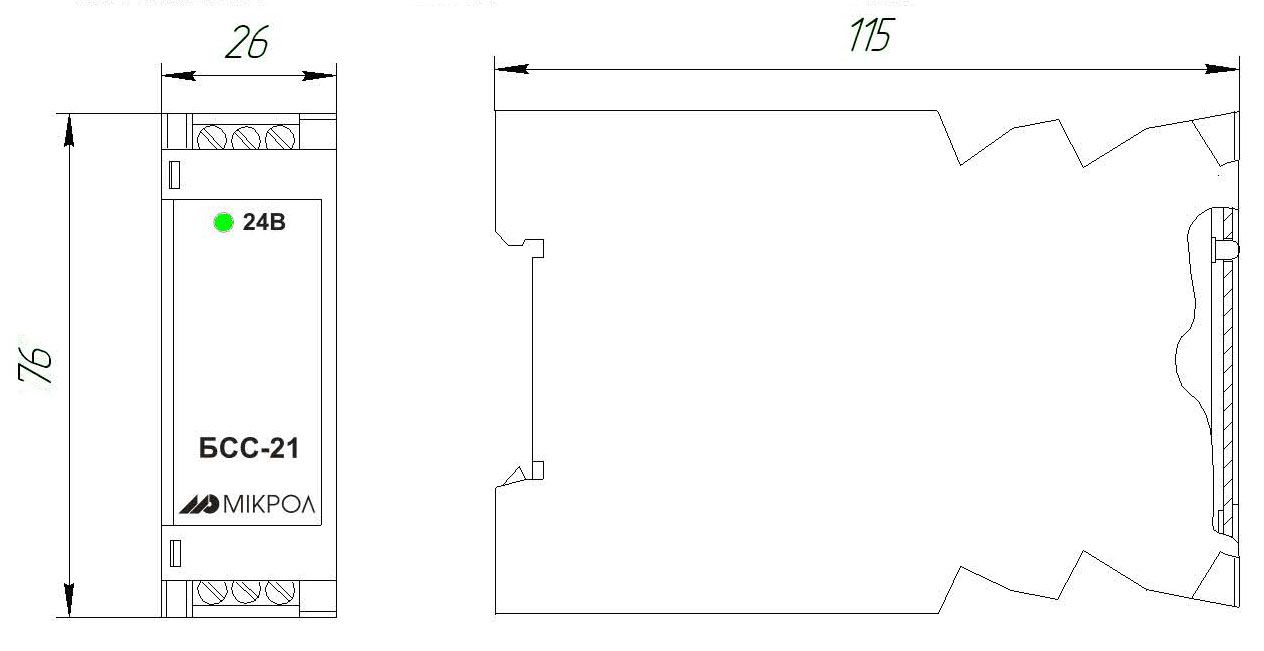

7 Габаритные размеры (ВхШхГ)	мм	76 х 26 х 115
8 Степень защиты		IP30
9 Масса, не более	кг	0,13
