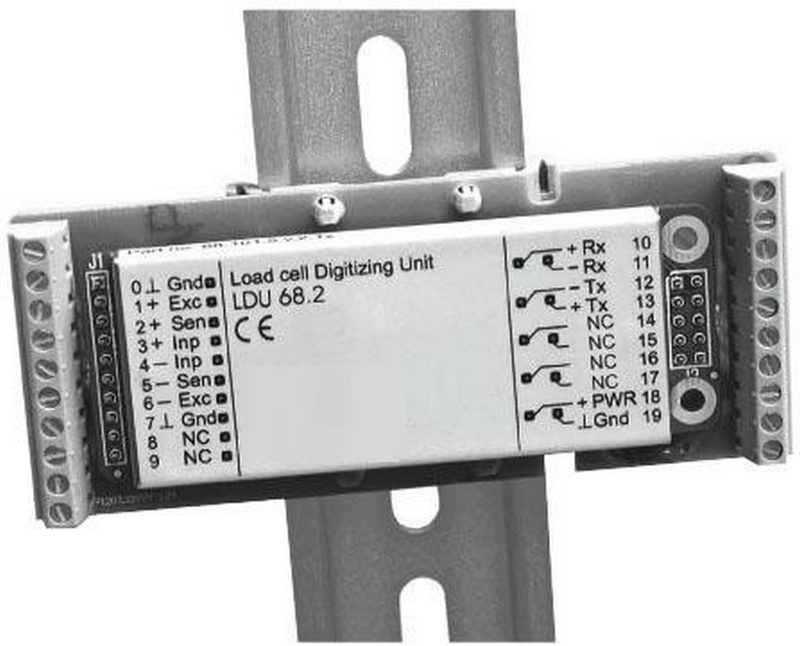

Тензометрический преобразователь LDU 68.1/68.2

No votes yet

Тензометрический преобразователь LDU 68.1/68.2 предназначен для преобразования и нормирования аналогового сигнала (мВ) от полномостовых тензодатчиков в цифровую форму. Трансляция цифрового сигнала на внешние устройства осуществляется по штатному порту связи RS422/485.

Малогабаритное устройство, отличающееся хорошим соотношением цена/качество применяется в тех случаях, когда использовать классический весовой индикатор не имеет смысла по функциональным или массогабаритным показателям.

Преимущества

  • Устройство обладает хорошим быстродействием (до 30 измерений в секунду), что достаточно для статических задач сило-/весоизмерения.
  • Программное обеспечение позволяет максимально быстро и удобно (в том числе дистанционно) запустить устройство в работу.
  • Схема соединения с тензодатчиками 4-/6-проводная;
  • Программируемый цифровой фильтр Бесселя;
  • Программное обеспечение для настройки и калибровки;
  • Входные/выходные управляющие ключи LDU 68.1;
  • Встроенный порт RS422/485, сетевой;
  • Быстрый монтаж и запуск в эксплуатацию.
Технические характеристики
Параметры Значение
Количество разрядов 17-разрядный АЦП
Скорость преобразования 30 измерений в секунду (регулируется)
Измерительный диапазон ±2,2 мВ/В
Чувствительность >0,1 мкВ/деление
Нелинейность 0,002% шкалы
Разрешение 1/130000
Цифровой фильтр 0,02...5 Гц (программируется)
ВХОДНЫЕ СИГНАЛЫ - полномостовые тензодатчики
Питание тензодатчиков 5 В DC от LDU
Общее сопротивление тензомоста 250...2000 Ом (при параллельном подключении тензодатчиков)
Схема соединения 4-, 6-проводная
Управляющие входы (от внешнего устройства) LDU 68.1: 2 оптоизолированных ключа, 3 мА/ 10...30 В пост. тока
ВЫХОДНЫЕ СИГНАЛЫ
Цифровые RS422/485; опция: Profibus, CAN-Bus, Ethernet
Дискретные LDU 68.1: 2 оптоизолированных транзисторных ключа, нагрузочная способность 200 мА/ 30 В пост. тока
LDU 68.1/68.2 10...26 В/ 60 мА пост. тока
Температура -10...+50С (рабочая); -20...+60С (хранения)
Класс защиты стандарт IP40, опционально IP65 (спец. корпус)
Монтажно-габаритные размеры, мм 99х41х12,5 с адаптером UA
Монтаж бескорпусной: DIN-рейка (с помощью адаптера)
Масса прибора ~30 г
