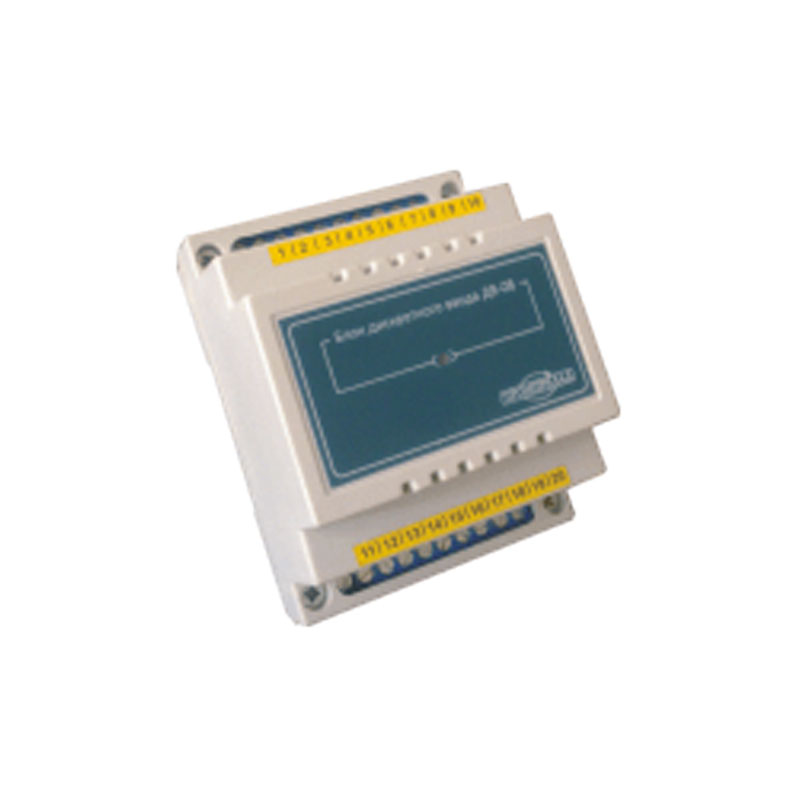

Блок аналогововго вывода БВА-04 присоединен к системам, которые способны выполнять преобразование сигналов широтно-импульсной модуляции в унифифицированный сигнал постоянного тока. Предложенное устройство позволяет принимать широтно импульсный модулированный сигнал с контроллера К1 и преобразовывать его по установленному алгоритму в унифицированные сигналы постоянного тока с параметрами: 0-5mA, 0-20mA, 4-20mA, 0-10V.

Предложенная модель блока расчитана для комплексного использования с контроллером К1 от заводского предприятия «Промприлад».

Оптимальные условия для эксплуатации

Блок БВА-04 для выбранного аналогового вывода сделан и рассчитан для применения в помещениях со взрывобезопасной средой. Температура рабочей среды, где будет работать прибор должна находиться в пределах от -20+С до +500С. Относительная влажность воздуха в помещении не может превышать 80% при температуре +250С. Не допускается появление в рабочей зоне конденсата и токопроводящей пыли.

Конструкционные особенности

Элементы принципиальной схемы устройства располагаются на печатных платах, которые монтируются внутри корпуса с изоляционного материала. На боковых панелях устройства выведены контакты для подведения питания, подключения датчиков, а также расположен интерфейс для осуществления передачи информации на персональный компьютер. На лицевой стороне корпуса имеются светодиодные индикаторы, свидетельствующие о режиме работы устройства. Степень защиты корпуса прибора отвечает уровню IP40.

Принцип работы

Работа блока основана на приеме и последующей обработке цифрового сигнала, который поступает от К1 контроллера. После преобразования по определенному алгоритму на выходе получают унифицированные сигналы постоянного тока.

Для обмена данными между блоков вывода и персональным компьютером используется интерфейс связи RS 485. Эго работа поддерживается посредством протокола ModBus, благодаря которому можно осуществлять обмен данными на скорости до 115.2Кбит/с.

Количество каналов для измерений:

4

Тип выходного унифицированного сигнала:

0-5mA;

0-20mA;

4-20mA;

0-10V

Предельное сопротивление аналогового выхода:

400Ом

Величина питающего напряжения:

12В

Рабочая мощность:

не более 2Вт

Вес блока:

200 грамм

Габаритные размеры:

8,7х6,8х6,5см

Способ крепления:

стандартная DIN-рейка

  • прибор типа БВА-04;
  • эксплуатационная инструкция;
  • потребительская тара.
