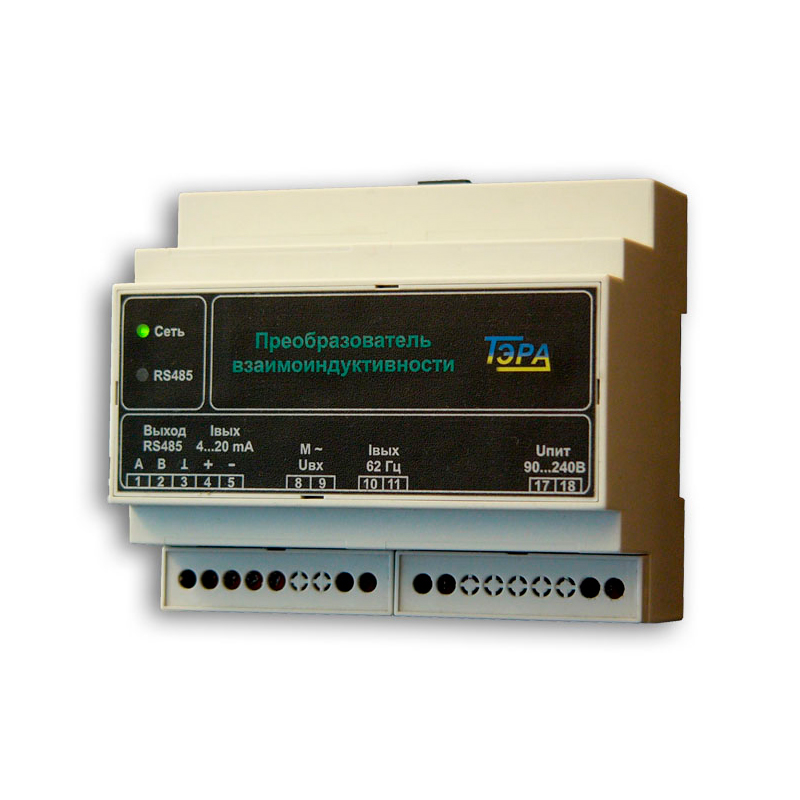

Преобразователь взаимоиндуктивности ПВИ-05

No votes yet

Преобразователь взаимоиндуктивности ПВИ-05 предназначен для преобразования входного унифицированного сигнала датчика взаимной индуктивности (манометра, дифманометра, вакуумметров, и т.д.) в выходной унифицированный токовый сигнал и (или) RS485.

Область применения

Преобразователь применяется в системах измерения, контроля и автоматического управления давлением, разности давления, разрежения и тяги. Преобразователь ПВИ-05 работает с манометрами, дифманометрами, вакуумметрами, мановакуумметрами, напорометрами, тягомерами, а также с любыми другими датчиками, имеющими унифицированный выход взаимной индуктивности -10…10 и 0…10 мГн.

Имеет встроенный режим градуировки потребителем под реальные датчики, возможность перестройки под нижнее или верхнее значение взаимоиндуктивности ±1мГн. Разработанное схемное решение позволяет исключить влияние длины питающего кабеля на точность преобразования, а также отфильтровать промышленные помехи с частотами 50 Гц и ее гармониками.

Технические характеристики

Количество каналов преобразования

1

Типы входного сигнала

-10...10 мГн и 0...10 мГн (через переключатель)

Характеристики преобразования

линейная или квадратичная (через переключатель)

Типы выходного сигнала

ток (4-20 мА, 0-20 мА, 0-5 мА) или
напряжение (0-10 В)
гальванически развязанный выход RS485 (опция)

Основная приведенная погрешность преобразования

1 %

Температура эксплуатации

5...60 °С

Степень защиты ПВИ-05

IP40

Напряжение питания

90...240 В, 50 Гц АС

Потребляемая мощность

не более 2 Вт

Габаритные размеры

105х90х58 мм

Вес

не более 300 г
