Блок БКП-3, который контролирует размер пламени, имеет три канала для произведения рабочих функций. Он призван производить преобразование сигнала, исходящего от датчиков пламени. Поступивший сигнал интегрируется в общий дискретный сигнал. Трехканальный агрегат осуществляет замыкание контактов реле. Таким образом, прибор блокирует неиспользуемые каналы и контролирует энергопитание датчиков.

Назначение

Аппарат типа БКП 3 производит непрерывное слежение за состоянием пламени внутри горелочных устройств. Прибор для регулирования пламени часто используется для контроля над работой промышленных печей и стационарных котлов.

Устройство и работа

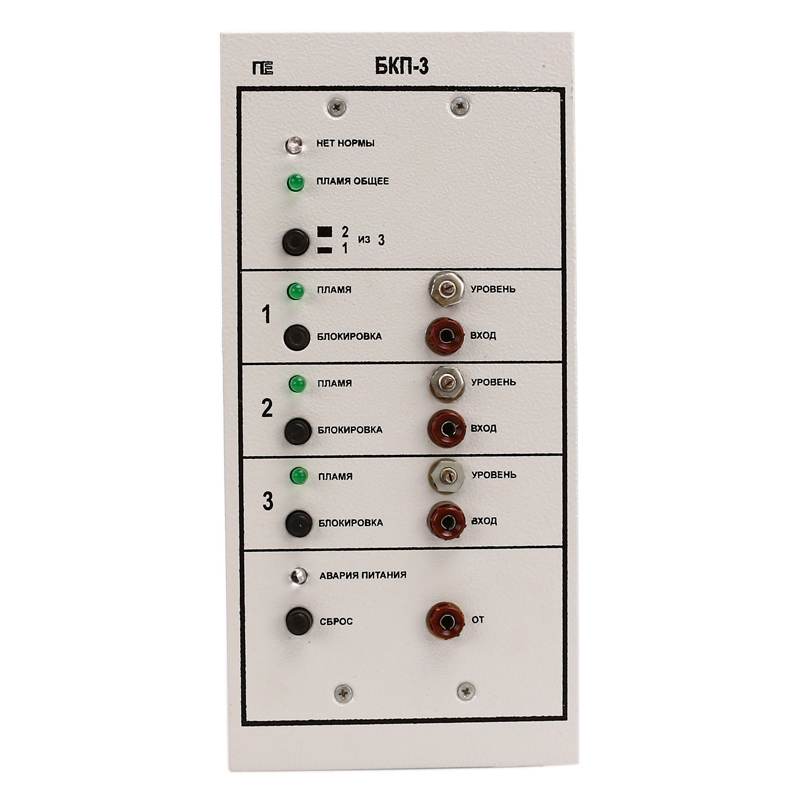

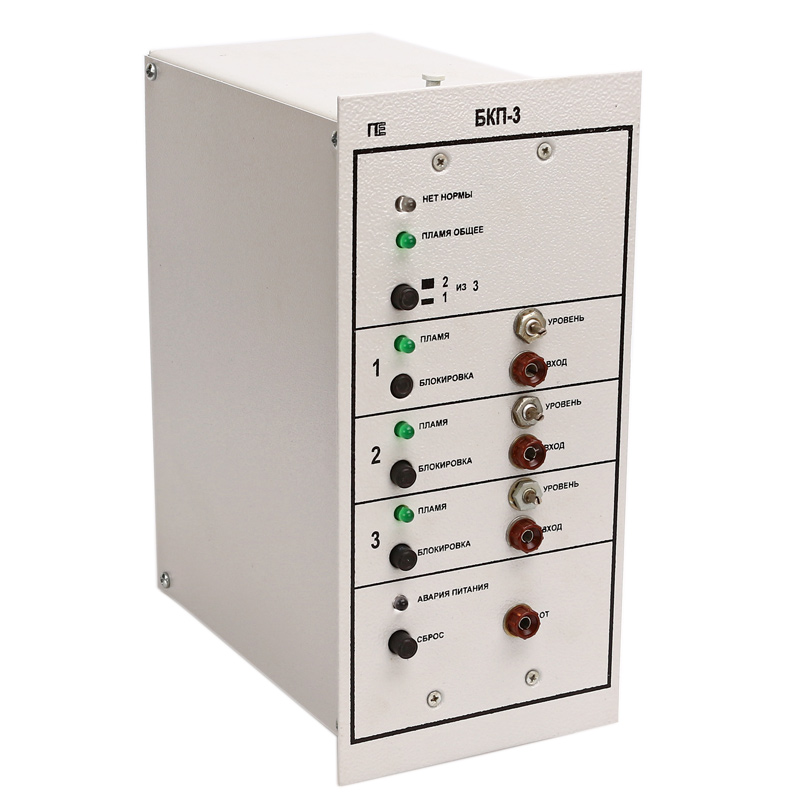

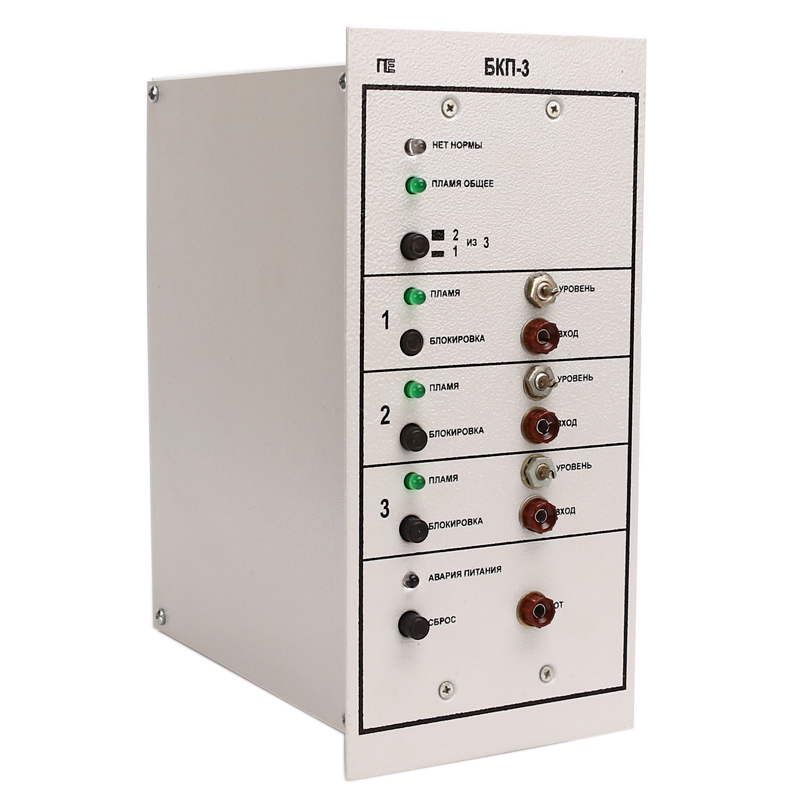

Блок производится в прочном металлическом корпусе, имеющем форму прямоугольника. Приспособление предназначается для щитовой установки. Приборы для управления техническим агрегатом располагается на передней панели инструментов.

Также на передней стороне панели можно найти сигнализацию, которая выполнена в виде зеленых и красных светодиодных лампочек. При поступлении соответствующей команды лампочки светятся, оповещая специалиста о наличии пламени.

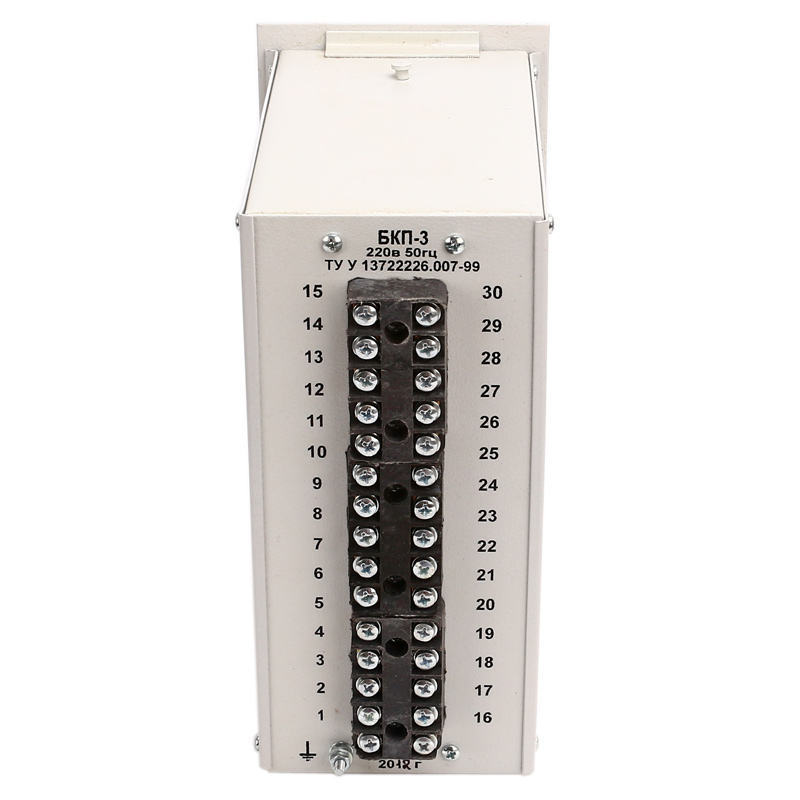

Присоединить аппарат контроля к цепи управления можно с помощью контактной колодки. Такую колодку можно обнаружить на задней стенке блока.

Условия использования аппарата

Прибор может проводить свой рабочий план при постоянной вибрации, размер частоты которой до 35 ГЦ, допускается наличие амплитуды не более 0,35 мм. Границы рабочей температуры варьируются от +3°С до +51°С. Допустимая влажность воздуха при использовании контролирующего агрегата составляет 80-90%. При достижении максимального уровня влажности температурный режим среды не должен быть выше +25°С.

Хранение изделия следует производить в сухом закрытом помещении. Допускается уровень влажности воздуха в пределах 30-80%.

Наименование показателя БКП-3

Определение или значение

Число входных действующих каналов

3

Совместимость аппарата с преобразователями

присоединяются ультрафиолетовые, детектирующие, частотные датчики и ПНП-устройства

Максимальное время срабатывания, с

2

Масса, кг

3,5

Диапазон порога срабатывания, В

от

до



Отрицательное число (10+0/-3)

Отрицательное число (1,5+0,4/-0,2)

Зона возврата по каналу, В

(0,5+/-0,2)

Минимальное сопротивление канала на выходе, МОм

15

Пределы тока, А

0,1-0,3

Пределы напряжения, В

250-30

Род тока

постоянный

Вид нагрузки

активная

Мощность при эксплуатации, Вт

10
