Модуль ЦДП16 представляет собой модуль цифро-дискретного преобразования. С помощью этого устройства можно выполнять преобразование входного цифрового кода в выходные дискретные сигналы.

Модуль предложенной модели рассчитан для работы в составе микропроцессорного контроллера "Ремиконт" или "Ломиконт" 110-й, 112-й, 120-й или 122-й серии.

Особенности конструкции модуля ЦДП16

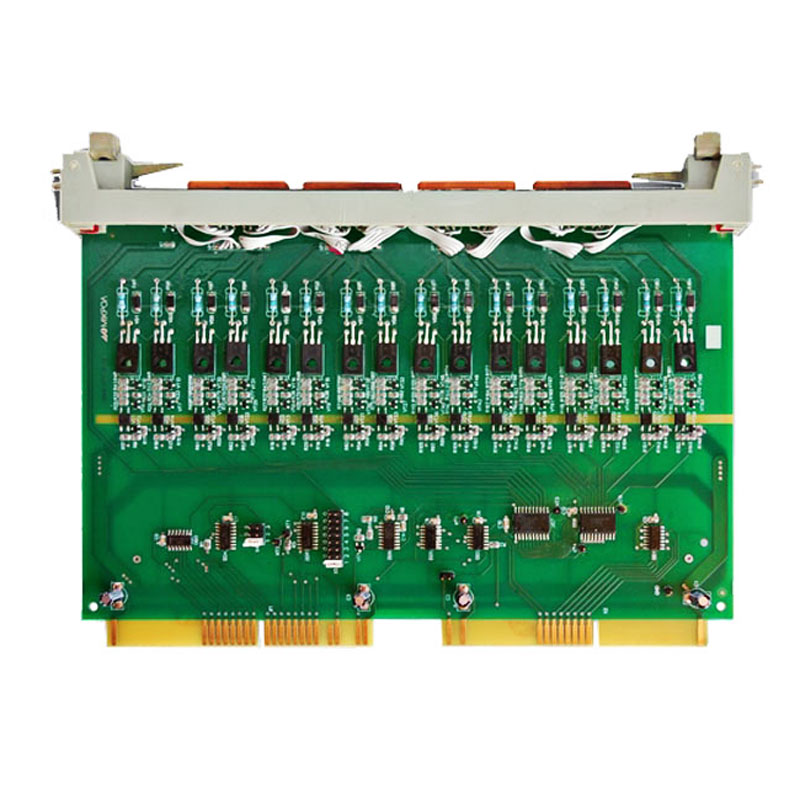

Модуль ЦДП16 состоит из платы печатного монтажа, на которой напаяны рабочие электронные элементы. Плата заканчивается впечатанной вставкой, которая выводит сигналы связи с контроллером. На лицевой пластиковой вставке располагаются разъемы для коммутации входного сигнала, а также индикатор сигнала записи.

Модуль серии ЦАП построен на основе 3-х функциональных узлов – RG-регистра, 8-ми преобразователей ПР 1…ПР 8, а также узла интерфейсных схем.

Каждый из выходных преобразователей состоит из 2-х оптронов, которые производят управление выходным транзистором. Благодаря работе узла интерфейсных схем происходит процесс сопряжения модуля с контроллерным интерфейсом.

Отличительной особенностью модуля является то, что все имеющиеся выходы гальванически развязаны со входом цифро-дискретного преобразователя.

Параметр

Значение

Используемые входы:

16, 8 спаренных

Тип выхода:

Выход с открытым коллектором

Тип выходного сигнала:

логический "0":

открытое состояние транзистора;

логическая "1":

закрытое состояние транзистора;

Напряжение и ток коммутации:

24В, 02А

Климатическое исполнение:

УХЛ4.2

Питание устройства:

5 Вольт, стабилизированный постоянный ток

Потребляемый ток:

В пределах 0,43 Ампер

Защита:

IP00

Габаритные размеры:

256х21х182мм

Масса устройства:

312 грамм

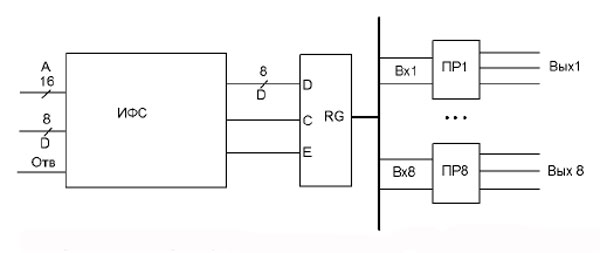

Структурная схема ЦДП16

Структурная схема модуля
