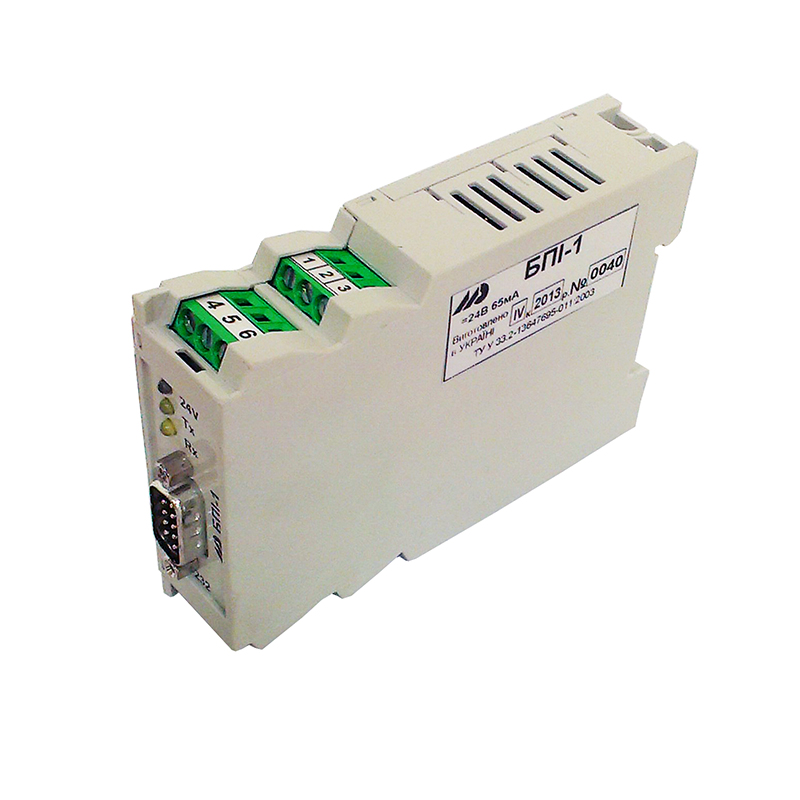

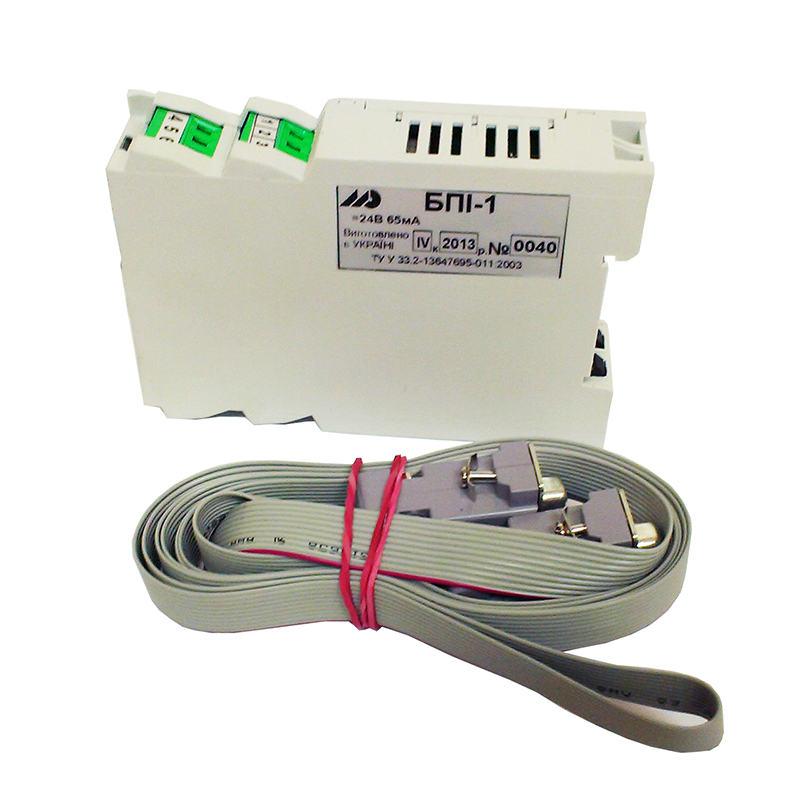

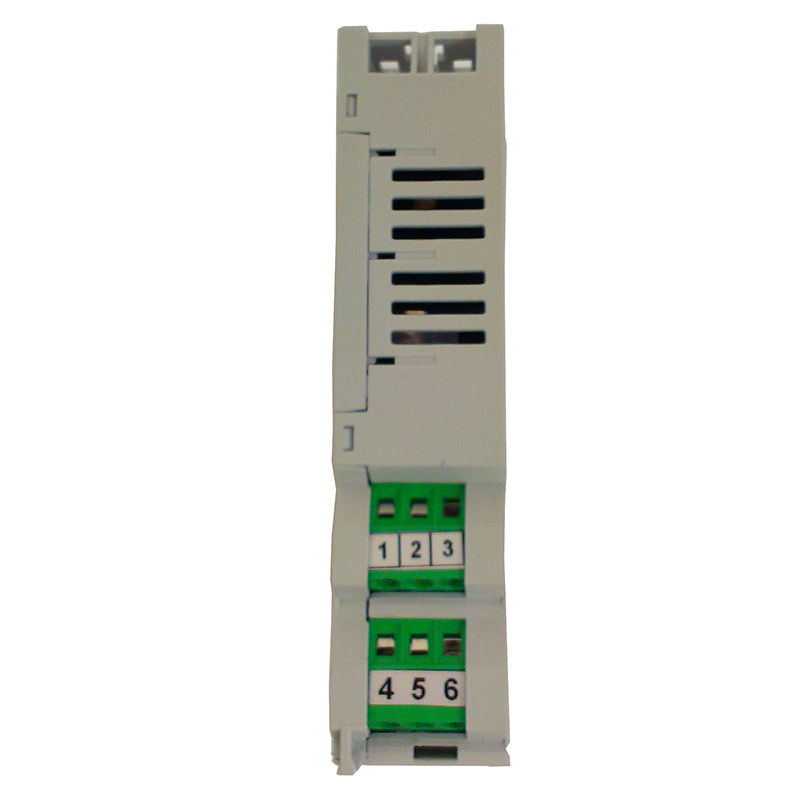

Блок БПИ-1 является устройством преобразования интерфейсных сигналов и используется для поддержки аппаратного обеспечения взаимообмена информационными потоками между персональными компьютерами и контроллерами на базе микропроцессоров, а также другими устройствами, выполняющими ввод/вывод информации.

Блок этой модели разработан с целью преобразования потенциальных 2-полярных сигналов RS-232C-интерфеса в сигнальные извещения постоянного тока CL (ИРПС)-интерфейса и в обратном порядке.

Использование блоков БПИ-1

Блок преобразования при работе с интерфейсом RS-232C поддерживает работу с любым из устройств, которые также поддерживают этот тип коммутации и имеют 2-точесное подключение. Со стороны CL (ИРПС)-интерфейса блок работает с любым из устройств, поддерживающих передачу при помощи постоянного тока по четырехпроходной линии, имеющей дуплексную связь.

Принцип работы и конструкция устройства

Работа, которую совершает блок БПИ-1, это цифровые преобразования, а работа основана на аппаратном преобразовании потенциальных 2-полярных сигналов ±12В в сигналы (ток постоянный 15мА и напряжение менее 250В).

К основным узлам блока относятся:

  • Разделенные приемопередающие узлы RS-232C-интерфейса;
  • Приемопередающие узлы интерфейса токовой петли CL (ИРПС);
  • Электронного узла индикации приема/передачи данных;
  • Системы питания блока, состоящей из узлов питания интерфейсов RS-232C и CL (ИРПС).

Параметры

Значение

Гальваническая развязка:

интерфейс входного типа;

интерфейс выходного типа;

входной/выходной интерфейс и система питания;

Электропитание устройства:

переменный ток:

220В через сетевой адаптер марки БП-485 в диапазоне 8…36 Вольт

постоянный ток:

Потребление устройством:

по току:

65мА;

по напряжению:

1,8Вт

Защищенность устройства:

IP30

Крепление устройства:

DIN-рельса (35-миллиметровая)

Вес блока БПИ:

130 грамм

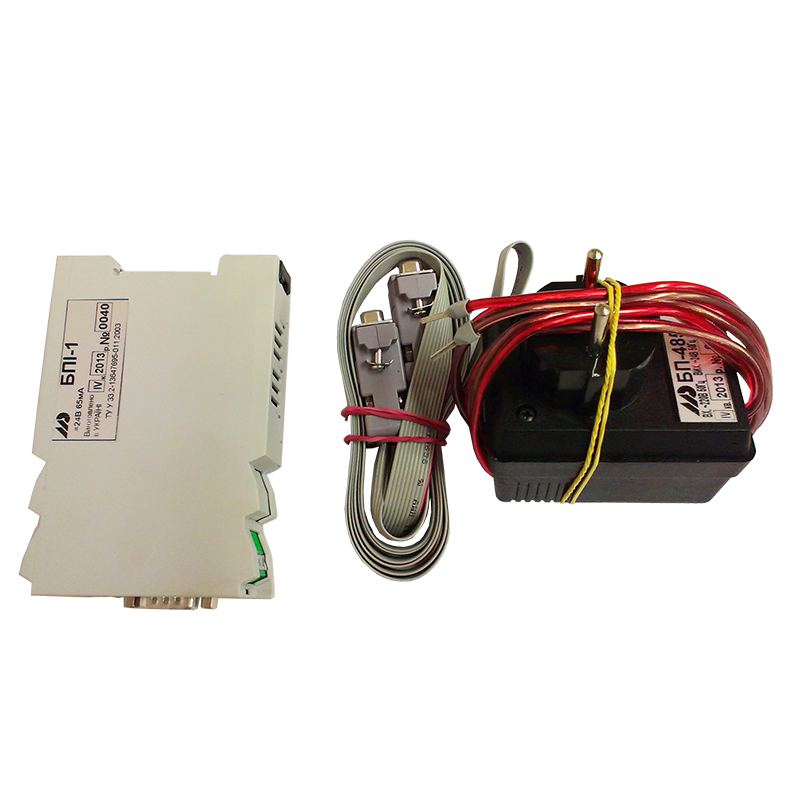

Вес источника питания БП-485:

250 грамм
