Модуль АЦП16

Документация:
51519 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Модуль АЦП16 это устройство для работы с преобразованием сигналов в аналого-цифровом формате.

 Об оборудовании

Модуль АЦП-16 работает в сфере автоматизации производства на предприятии. В его функции входит преобразование шестнадцати гальванических входных сигналов рабочего напряжения с постоянным током. Сигналы преобразовываются в вид с цифровой формой. Благодаря расширенной функциональности наш один модуль может заменить модуль РГ-12 в количестве 2 штуки, или же один модуль АЦП-2.

АЦП-16 входит состав микропроцессорного контроллера серии Ремиконт или Ломиконт. Серия этих контроллеров может быть: серия 110; серия 112; серия 120; серия 122.

Назначение

Наш продукт используется в любой отрасли любого типа производства. Там он нашел свое место среди приборов, которые образуют единую цепь автоматизации. Это может быть предприятие, как по переработке зерна, так и предприятие, которое занимается производством химических элементов. Устанавливается в шкафы управления, пульты управления, системы управления.

Принцип устройства

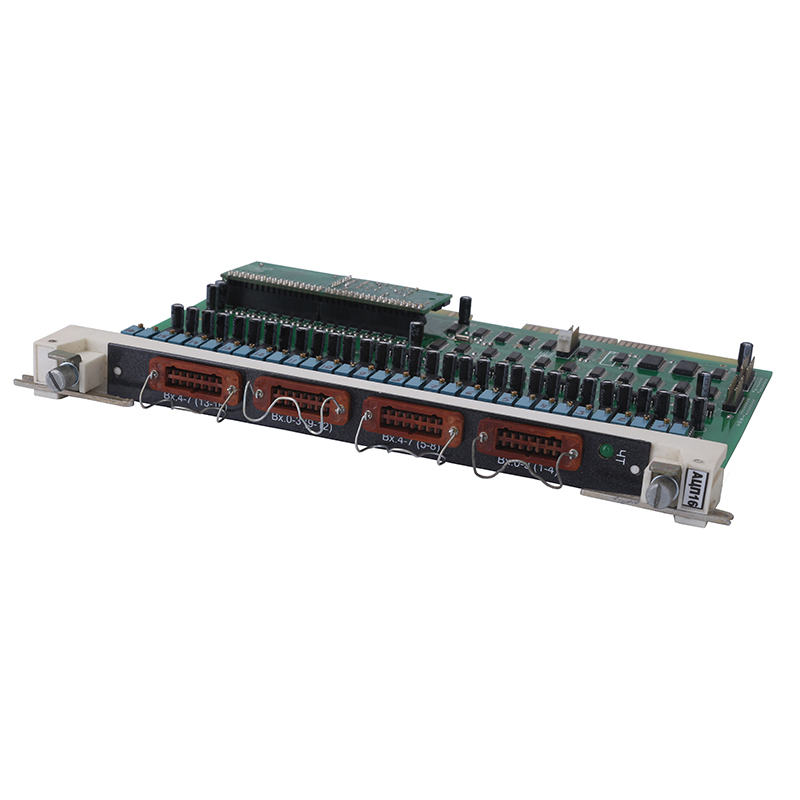

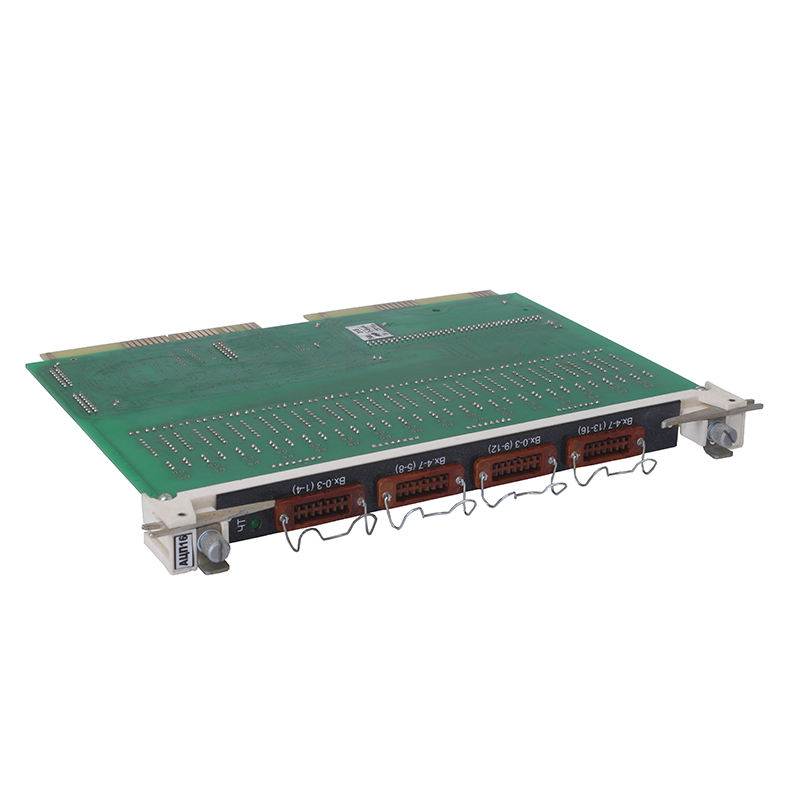

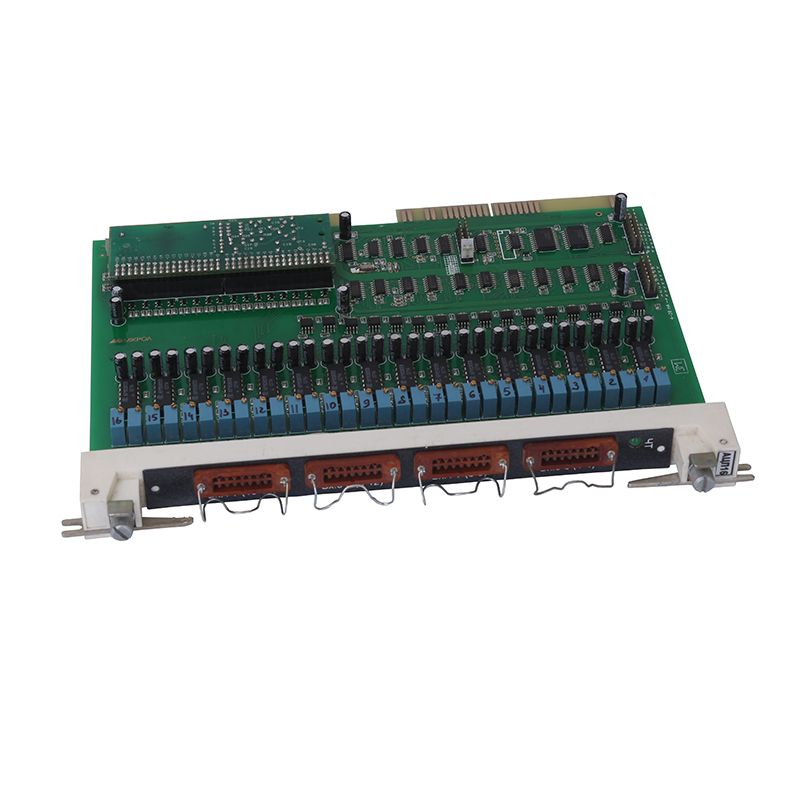

Корпус изготовлен из отличного качества пластмасса. Лицевая часть предназначена для подключения оборудования, которое пропускает аналоговые сигналы или индикацию. Именно поэтому там находятся специальные подключающие разъемы. Через эту часть нашего устройства проходят все сигналы, которые позволяют осуществлять контроль над процессом обмена информации. Информация передается от абонента к контроллеру. Вся информация от производителя нанесена на печатную плату, а это время изготовления, заводской номер, завод-производитель.

Характеристики

  • Рабочих входов насчитывается 16.
  • Аналогово-цифровое преобразование происходит за счет преобразования просто напряжения в показатель частоты напряжения.
  •  Преобразование происходит при разрешающем показателе способности в 5,0 мВ.
  • Возможная погрешность во время преобразования равна 0,25 процента.
  • Временной отрезок преобразования насчитывает максимум 30 миллисекунд. То есть происходит работа со всеми входами в порядке очереди.
  • Электрическая цепь для гальванического типа разделения изготовлена с сопротивлением изоляции не меньше 20,0 МОм.
  • Исполнение по климату УХЛ № 4.2.
  • Требуется питание в размере 5 Вольт или плюс минус 15 Вольт.
  • Требуется ток в размере: 0,3 Ампера для источника с 5 Вольтами; 0,16 Ампер для источника 15,0 Вольт.
  • Защитная степень IP-00.
  • Высота 25,3 см; ширина 2,1 см; глубина 18,2 см.
  • Масса равна 300 грамм.

Комплектация

  • Модуль аналого-цифрового процесса преобразования АЦП-16;
  • паспорт и  инструкция по эксплуатации.
