Преобразователь USB-RS485

Привлекая в работу, преобразователь USB-RS485 INAV становится возможным подключение к персональному компьютеру оборудования, в котором предусмотрен асинхронный интерфейс передачи данных RS485, широко используемый при создании промышленных коммуникационных сетей. Устройство обладает компактными размерами и может быть с легкостью внедрено в существующий программно-аппаратный комплекс без внесения существенных изменений в его конфигурацию.

Область применения

Изделие составлено из таких частей:

  • Преобразователь USB-RS485 INAV;
  • Коммуникационный кабель;
  • CD с драйвером к устройству;
  • Инструкция.

Поскольку в стандартных материнских платах персональных компьютеров не предусматривается вывод интерфейса RS485, данный преобразователь послужит мостом для подключения промышленного оборудования (в частности контроллеров), решая, таким образом, проблему аппаратной совместимости. Преобразователь является универсальным решением, применимым в самых разных областях промышленности.

Работа с устройством

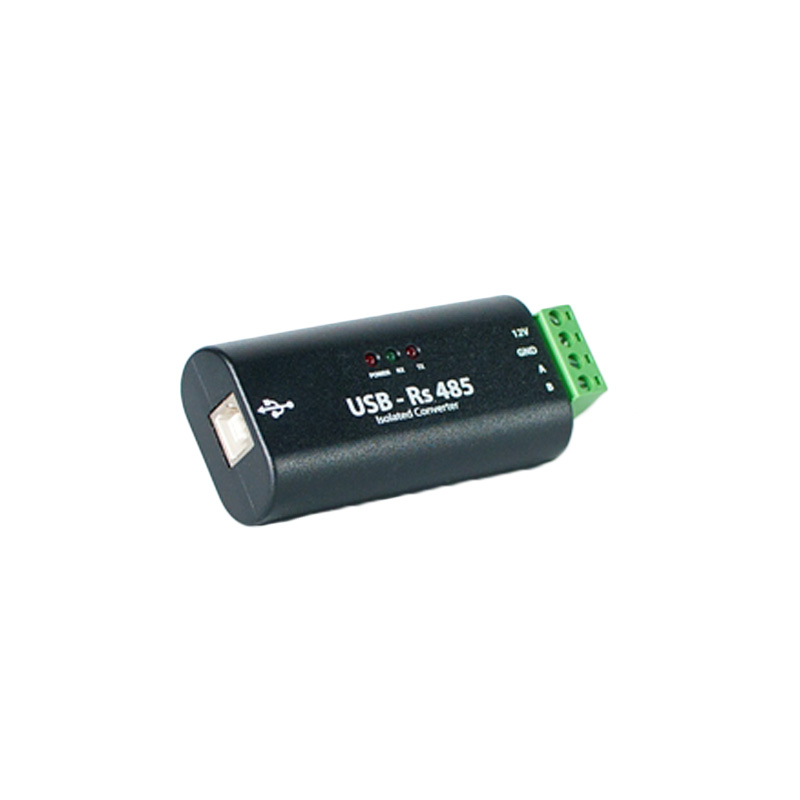

Внешне преобразователь USB-RS485 напоминает компактный Flash-накопитель. В качестве аппаратной платформы для устройства была выбрана микросхема FTDI, для обеспечения ее корректной работоспособности необходимо установить драйвер, поставляемый в комплекте с устройством. В преобразователе использована стандартная функция Plug-n-Play, избавляющая от необходимости дополнительной инсталляции драйверов подключаемых устройств.

Конвертер позволяет передавать питающее напряжение 12В на подключенное устройство посредством преобразователя DC/DC, а также питать его интерфейс, используя выходы «12В» и «GND». В устройстве предусмотрена гальваническая развязка, таким образом, подключенный прибор полностью защищен от бросков напряжения.

На корпусе преобразователя выведены отдельные светодиодные индикаторы, информирующие о подключенном питании и текущем режиме обмена данными с внешними устройствами. Направление передачи данных проводится в автоматическом режиме.

Преобразователь USB-RS485 INAV совершает выполнение функций по направлениям:

Интерфейс подключения

USB-B

Версия универсального интерфейса

USB 1.1, USB 2.0

Скорость передачи данных, кбит/сек

500

Питающее напряжение (по порту USB), В

5

Предельное напряжение пробоя развязки, кВт

1

Размеры устройства, мм

78×37×21

Допустимые рабочие температуры, 0С

-30...+50
