Прибор ИП-7-ТК

No votes yet

Прибор ИП-7-ТК выглядит как цифровое устройство, используемое для измерений унифицированных сигналов постоянного тока, а также преобразования измеренных токовых сигналов в пропорциональные величины физических величин.

Устройство этого типа успешно используется в измерительных системах, которые следят за значениями давления, перепадов давлений, расхода, уровней, температуры, а также иных физических величин, которые можно измерять при помощи датчиков, поддерживающих работу с унифицированными сигналами.

Работа прибора ИП-7-ТК

Прибор работает с унифицированными сигналами, поступающими от датчиков и преобразующимися в устройстве встроенным модулем преобразования. В процессе обработки сигнала может использоваться линейная или корнеизвлекательная характеристика. Преобразованный сигнал выводится на цифровом дисплее в единицах измеряемой физической величины. Прибор ИП-7-ТК поддерживает обмен данными по интерфейсу RS-485 через протокол ModbusRTU.

Конструкционные особенности

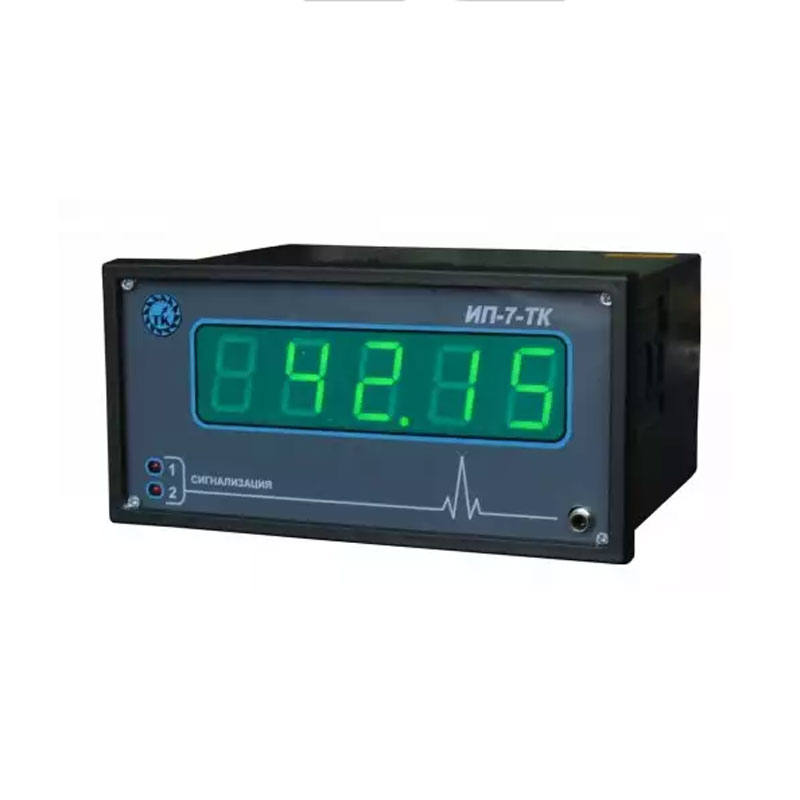

Прибор ИП-7-ТК выполнен в виде ударопрочного щитового устройства с коммутационной задней и информационной передней панелью. На лицевой стороне прибора расположен цифровой 5-разрядный индикатор, который использует светодиоды зеленого свечения. На этом цифровом дисплее можно высвечивать цифры с высотой 20 мм.

В устройстве может устанавливаться источник стабилизированного напряжения (2…48 В), который используется для подачи питания на измерительные датчики. Датчики к устройству могут подключаться по 2-х, 3-х или 4-проводной схеме. Унифицированные токовые выходы можно конфигурировать программным способом. Кроме визуализации и преобразования сигналов прибор можно настроить на сигнализацию о превышении одного из контролируемых параметров.

Прибор может иметь гальваническую развязку питающей цепи датчика и измерительной цепи.

Поддерживаемые диапазоны унифицированных сигналов:

0…5/0…20/4…20 мА

Показатель погрешности преобразования измеренных величин датчиков в токовые сигналы:

0,05 мА

Напряжение питания датчиков:

18…36 В, стабилизированное или нестабилизированное

Величина входного сопротивления прибора:

120 Ом

Защищенность от влаго- и пылепроникновения:

IP41

Рабочие температуры:

+50С...+500С

Питание прибора:

220 В (переменный)

24 В (постоянный)

Мощность, потребляемая прибором:

8 ВА

Габариты корпуса:

144х74х120 мм

Монтажный размер:

137х68х140 мм
