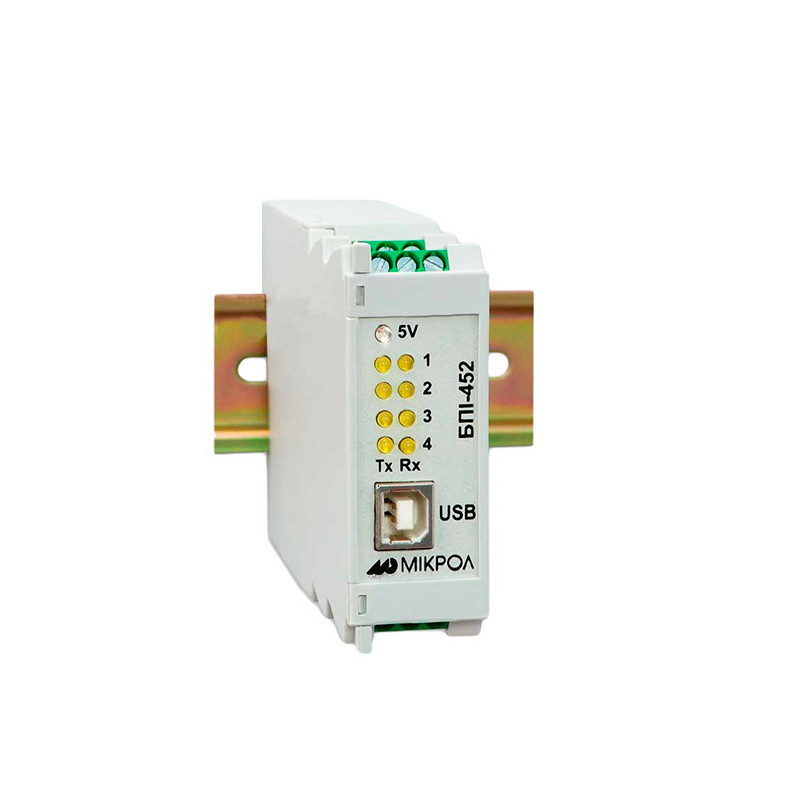

Блок преобразования и усиления интерфейсов БПИ-452
Документация:
Руководство по эксплуатации(1.18 МБ)
23911 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Описание
Блок преобразования и усиления интерфейсов БПИ-452 предназначен для организации обмена информацией по четырем каналам последовательной связи в системах где требуется подключение устройства (сети устройств) с интерфейсом RS-485 к интерфейсу USB с гальванической развязкой.
Устройство и принцип действия
Принцип работы блоков заключается в гальваническом разделении и преобразовании сигналов интерфейса USB в сигнал интерфейса RS-485.
Блок БПИ-452 состоит из следующих основных частей:
- приемопередающего узла входного интерфейса USB;
- приемопередающего узла выходного интерфейса;
- узла индикации направления передачи данных;
- узла гальванической развязки входных и выходных интерфейсов;
- узла питания, обеспечивающего гальваническое разделение выходных интерфейсов.
Эксплуатация
Оптимальными условиями для использования блока БПИ-452 являются:
- температура окружающей среды от 0 °С до +50 °С,
- относительная влажность воздуха от 30 до 80 %,
- атмосферное давление от 84 кПа до 107 кПа.
Характеристики
| Характеристика | Значение |
| Общие характеристики | |
| Количество гальванически разделенных каналов преобразования | 4 |
| Электропитание | +5 В (от интерфейса USB) |
| Ток потребления | 150 мА |
| Масса | 0,13 кг |
| Габаритные размеры (ВхШхГ) | 75х26х120 мм |
| Степень защиты корпуса | IP30 по ГОСТ 14254-96 |
| Крепление | рельс DIN35х7.5 EN50022 |
| Характеристики интерфейса RS-485 | |
| Тип приемопередатчиков интерфейса | дифференциальный потенциальный |
| Тип линии связи | 2-х проводная |
| Количество приемопередатчиков (узлов) | 124 (31 на канал) |
| Число активных передатчиков | 4 |
| Количество узлов в сети | 255 (250 с учетом магистральных усилителей) |
| Тип приемопередатчиков | дифференциальный, потенциальный |
| Характеристика скорость обмена/длина линии связи (зависимость экспоненциальная) | 62,5 кбит/с - 1200 м (одна витая пара) 375 кбит/с - 300 м (одна витая пара) 2400 кбит/с - 100 м (две витых пары) 10000 кбит/с - 10 м |
| Режим автоматического определения направления передачи данных | с соответствующим переключением режима работы передатчика |
| Режимы управления приемом-передачей | с разрешением по сигналу RTS (или CTS, DTR, DSR) |
| Предусмотрена установка | согласующих терминальных резисторов, цепей защиты и смещения |
Комплектация
В стандартный набор поставки блока преобразования и усиления интерфейсов БПИ-452 входит:
- паспорт - 1 экз,
- руководство по эксплуатации - 1 экз (при поставке любого количества изделий в один адрес)
- кабель соединительный USB вилка-вилка, тип А-В, 2 м (CCP-USB2-AMBM-6) - 1 шт.
