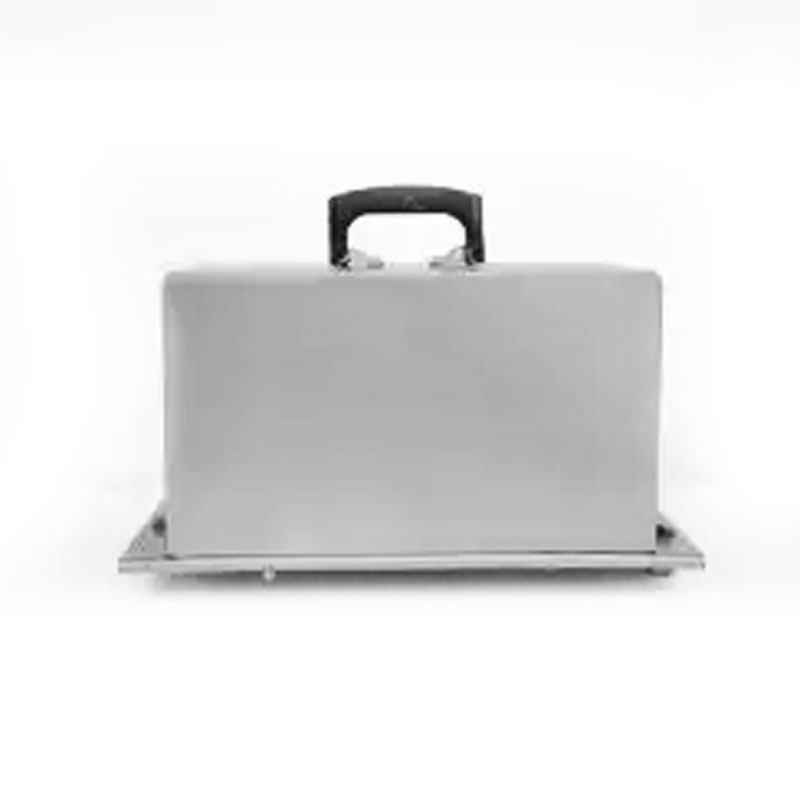

Дешифратор цифрового кода ДСКВ-1-Д является одним из электронных компонентов системы автоматической сигнализации. Устройство относится к группе принимающих и устанавливается на локомотив.

Назначение и применение ДСКВ-1-Д

Дешифратор предназначен для распознавания кодовых сигналов, непрерывно подаваемых на локомотивный состав с путевых приборных устройств, и передачи машинисту информации о данном состоянии впередистоящего путевого светофора. Также он выполняет функции управления локомотивным светофором и электропневматическим клапаном. Его функционирование согласуется с работой приборов контроля бдительности. Таким образом дешифратор облегчает условия труда машиниста и обеспечивает безопасность подвижного состава.

Режимы работы и устройство

Функции, выполняемые устройством:

  • Активация светового сигнала на локомотивном светофоре, соответствующего принимаемому кодовому сигналу;
  • Включение сигнала «белый» при отсутствии кодов после «желтого» или «зеленого»;
  • При отсутствии сигналов после кодов «красный + желтый» активирует световой сигнал «красный»;
  • Выполняет контроль максимального размера разрешаемой скорости передвижения во время свечения красно-желтого сигнала светофора;
  • Выполняет периодический контроль бдительности персонала локомотива в зависимости от показаний светофора и значения скорости передвижения.

Схему дешифратора можно условно разделить на три модуля, которые выполняют следующие задачи:

  • Определение числа импульсов и пауз в группах электрических сигналов;
  • Фиксация сигнальных показаний;
  • Мониторинг скорости движения и сравнения ее с допустимыми значениями.

Этим задачам соответствуют группа счетных реле, сигнальных видов реле и реле соответствия. В схеме также содержатся скоростемер и реле бдительности, которое обеспечивает однократный вариант контроля и периодический вариант контроля активности персонала при смене сигналов или работе локомотива на некодируемых путях. Алгоритм работы дешифратора исключает подачу ложных сигналов при получении незавершенного кода и других нештатных режимах.

Наименование параметра

Значение

Марка

Дешифратор ДКСВ-1-Д

Питание устройства (постоянный ток), В

50 ± 10

Сопротивление имеющейся изоляции:

Стандартные рабочие условия, МОм

≥ 50

при воздействии дестабилизирующих факторов, Мом

≥ 3

Габариты, мм

470 × 195 × 284

Масса, кг

23
