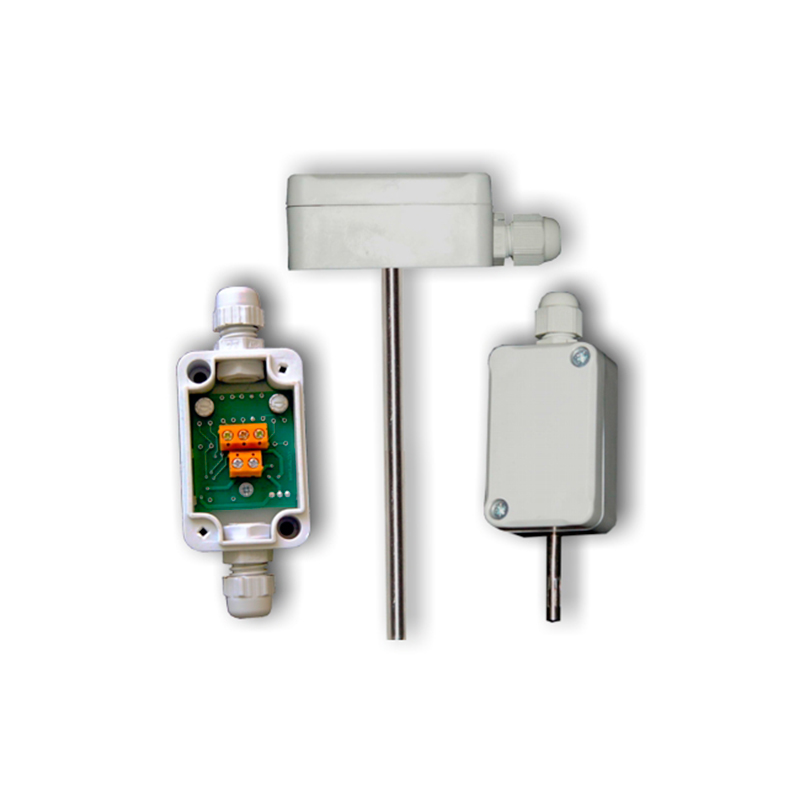

Встраиваемые преобразователи 4-20 мА и RS485 для корпуса Z65

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Встраиваемые преобразователи 4-20 мА и RS485 для корпуса Z65 предназначены для преобразования аналоговых сигналов термосопротивлений, термисторов и термопар в унифицированные аналоговые сигналы 4-20 мА или в цифровой сигнал по интерфейсу RS485. Выполнены в виде платы, встраиваемой в пластиковый корпус Z65.

Применяются для подключения ТСП, ТСМ, ТСТ и термопар с кабельными выводами, а также моделей 2-10, 2-10г, 2-10м и 2-10д.

Функциональные возможности:

  • преобразование:
    • термосопротивление - ток 4-20 мА;
    • термопара - ток 4-20 мА;
    • термосопротивление - RS485;
    • термистор - RS485.
  • 1-канальные съемные модели для термопреобразователей сопротивления и термисторов;
  • любой диапазон температуры под заказ.

Характеристики

Технические характеристики

Тип и НСХ

ТСМ (50М, 100М), ТСП (Pt100, Pt500, Pt1000, 50П, 100П)

ТСТ (10k NTC)

ТХА, ТХК, ТЖК, ТНН, ТМКн

Количество ЧЭ

1

Класс точности

0,2 или 0,5 (для ТС)

0,5 (для термисторов)

Схема соединения ЧЭ

3-хпроводная (для ТС),

2-хпроводная (для термисторов и Pt1000)

Тип спая для термопар

изолированный

Тип головки

пластиковая (до 60 °С)

Ток потребления

25 мА (для преобразователей RS-485)

Напряжение питания

12...36 В (для преобразователей 4-20 мА)

9...12 В (для преобразователей RS485)

Рабочая температура окружающей среды

-40...60 °С

Степень защиты

IP54

Примечание

Встраиваемые преобразователи унифицированных сигналов могут поставляться как в комплекте с термопреобразователем, так и отдельно.
