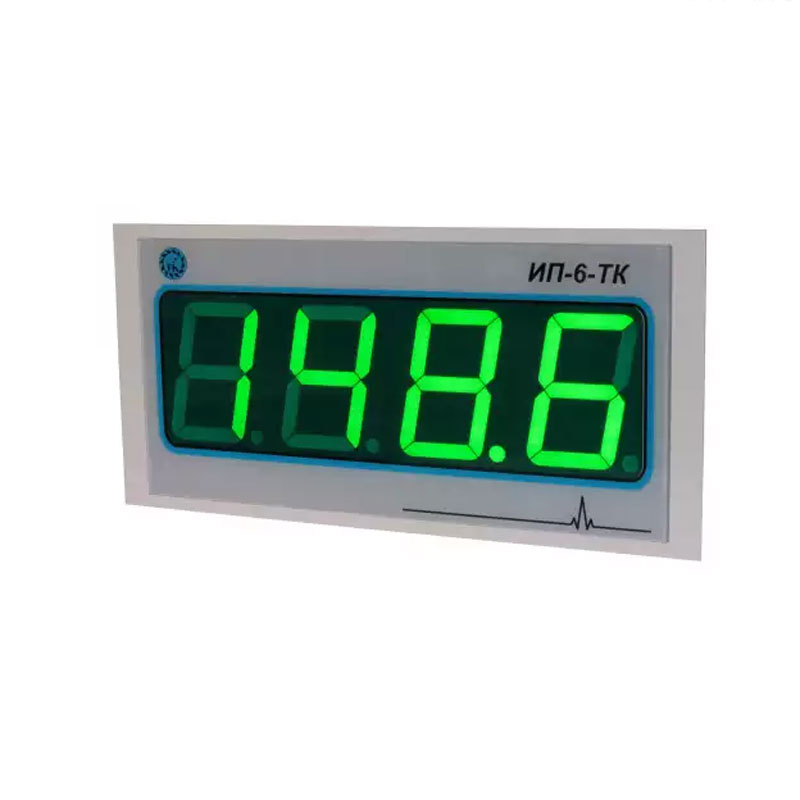

Прибор ИП-6-ТК-У является измерительно-преобразовательным блоком, который позволяет получать сигналы от датчиков температуры с последующим их преобразованием и визуализацией на цифровом дисплее. Устройство предназначено для работы с такими датчиками, как термопара, термометр сопротивления и датчик унифицированного сигнала постоянного тока.

Работа прибора ИП-6-ТК-У

Передача сигнала от температурных датчиков происходит через унифицированный вход, который поддерживает конфигурирование, обеспечивая возможность работы в диапазонах 0…5 мА, 0…20 мА, 4…20 мА. Полученный сигнал преобразуется посредством встроенного модуля преобразования, который может использовать линейную или корнеизвлекательную характеристику преобразования. Преобразованный сигнал подается к системе визуализации и отображается на 4-разрядном цифровом дисплее, который построен на основе светодиодов с зеленым свечением. Величина знака отображаемых числовых значений составляет 100 мм. Для возможности коммутации устройства с ПК или другими измерительными приборами используется встроенный интерфейс RS-485 и протокол обмена данными ModbusRTU.

Особенности конструкции цифрового индикатора

Устройство выполнено в виде щитового прибора, который устанавливается на специальных щитах. Подключение устройства реализовано посредством коммутационных разъемов, которые вынесены на заднюю панель. Подключать термометры сопротивления можно с применением 3-х или 4-проводной схемы. Для контроля температуры свободных концов термопары применяют специальный встроенный датчик. Это обеспечивает более точные измерения температуры. Способствовать высокой точности и надежности прибора будет и встроенная система контроля исправности подключенных температурных датчиков.

Используемое питание прибора:

220 В

Потребляемая мощность:

30 ВА

Защищенность устройства:

IP41

Величина младшего разряда на индикаторе:

0,001/0,01/0,1/1

Значение погрешности преобразования полученного от датчиков сигнала в унифицированный токовый сигнал:

0,05 мА

Габариты устройства:

430х210х85 мм

Монтажный размер:

375х180х90 мм
