Описание
Электромагнитное устройство ТК.677100 представляет собой специальную электромагнитную систему, которая используется для преобразования входного электрического импульса в механическое перемещение элементов исполнительного механизма. Предложенное устройство является одним из ключевых элементов различных систем управления и защиты. Благодаря этому узлу, при поступлении импульса на выполнение, происходит срабатывание системы устройства и приводится в действие шток, который может передавать механическое воздействие на элементы или устройства исполнительной системы. Предложенные электромагнитные системы разработаны с целью замены устаревших систем аналогичного типа.
Отличия и принцип работы устройства ТК.677100

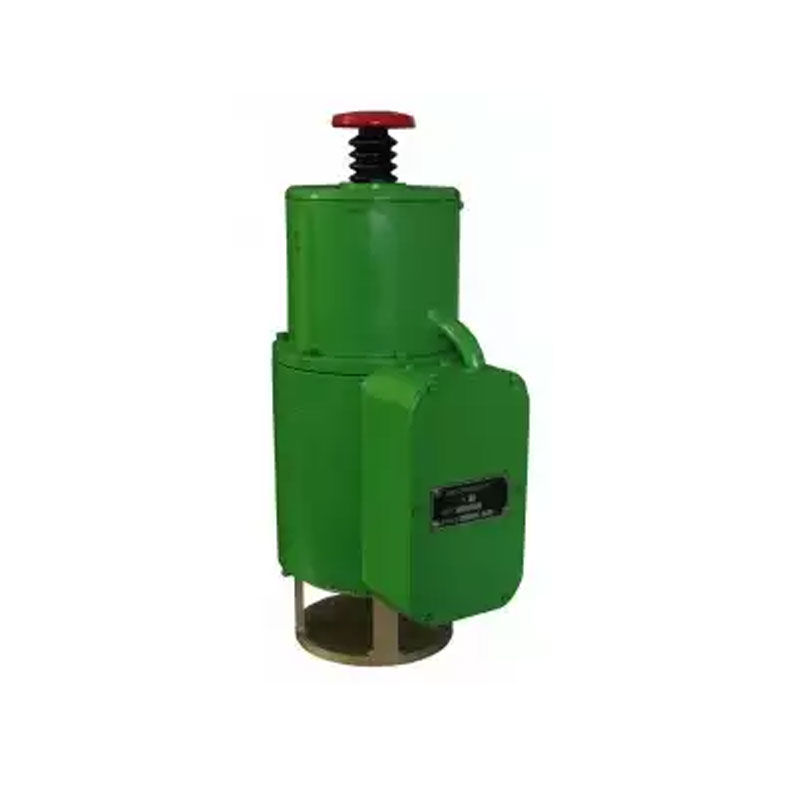

Электромагнитный узел ТК.677100 реализован в виде цилиндрического корпусного устройства, которое состоит из двух частей, которые скреплены при помощи фиксирующих болтов. В нижней части устройства расположена электромагнитня система агрегата, а в его верхней части размещен механизм, обеспечивающий передвижение рабочего штока, который выходит из верхней части устройства.
Этот электрический прибор владеет двумя магнитными системами, которые работают на выбивание или взведение. Процесс выбивания может происходить при дистанционной подаче тока на катушку выбивания или при ручном нажатии на кнопку пуска механизма. Аналогично может выполняться и взведение устройства.
Характеристики
|
Величина хода штока: |
15 мм |
|
Номинальное значение усилия на штоке выбивание/взведение: |
98/39,2 Н |
|
Временной интервал срабатывания на выбивание, без усилия противодействия/усилие величиной 98 Н: |
0,15/22 сек |
|
Время на срабатывание при взведении, без противодействия/усилие 39 Н |
0,08/0,17 сек |
|
Величина сопротивления катушки взведения/выбивания: |
240/260 Ом |
|
Показатель электросопротивления рабочих катушек по отношению к корпусу: |
10 МОм |
|
Рабочее напряжение на обмотках: |
220 В |
|
Габаритные размеры: |
420х220 мм |
