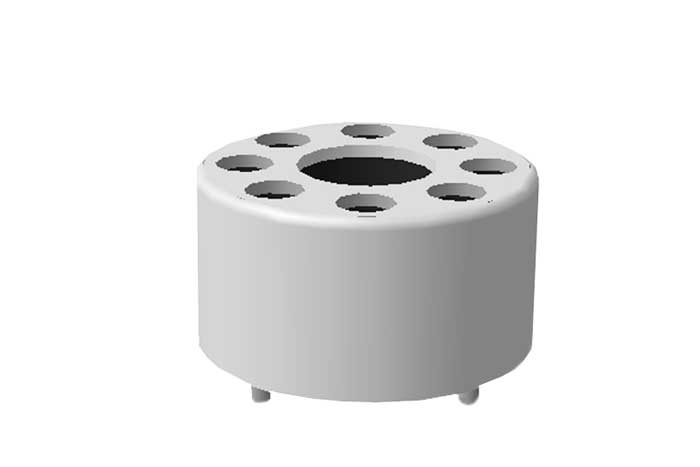

Преобразователь PAU-040
Описание
Преобразователь PAU-040 предназначен для излучения и приема ультразвуковых сигналов в измерительных системах.
Область применения
Преобразователь широко используется в дальномерах, датчиках уровня, охранной сигнализации, системах отпугивания насекомых.
| Параметры | Значение |
| Частота максимального излучения и приема , кГц | 35...45 |
| Звуковое давление в режиме излучения на расстоянии 1м, на частоте максимального излучения при напряжении 10 B , дВ | ≥85 |
| Ширина полосы излучения на уровне –3 dB от максимального звукового давления, кГц | ≥3 |
| Ширина полосы приема на уровне -3dB от максимально й чувствительности, кГц | ≥3 |
| Номинальное переменное напряжение на преобразователе, В | ≤5 |
| Кратковременное переменное напряжение на преобразовател, В | ≤10 |
| Интервал рабочих температур,С | -40...+50 |
| Габаритные размеры, мм | 15х16 |
Конструктивное исполнение
Конструкция PAU-040 включает мембрану, имеющую собственную резонансную частоту в ультразвуковом диапазоне, к которой присоединен пьезокерамический элемент с нанесенным на нем металлическим электродом. Изделие не содержит драгметаллов.
Преобразователи акустические ультразвуковые могут поставляться парами. Пара работает на частоте максимального излучения преобразователя. Особенности подбора пар преобразователей согласовываются дополнительно.
