Прибор ИП-6-ТК относится к измерительно-преобразовательным приборам. Предложенное устройство обеспечивает получение сигналов с температурных датчиков (термометрический преобразователь или термопара), от измерительных шунтов или от датчиков, генерирующих унифицированные сигналы постоянного тока. После обработки и преобразования полученного сигнала происходит его показ на цифровом экране, которым является табло.

Возможности прибора ИП-6-ТК

Прибор ИП-6-ТК, то есть все его модели предусматривают возможным выполнение следующих действий:

  • Подключение термосопротивлений с использованием 3 или 4-проводных схем;
  • Преобразование сигналов по линейной или корнеизвлекательной характеристике;
  • Сигнализирование о достижении контролируемой величиной граничного уровня;
  • Конфигрурирование выходов индикатора с использованием программной среды;
  • Поддержка работы выходов унифицированного тока (0…5 ма, 0…20 ма, 4…20 ма).

Работа с измерителем

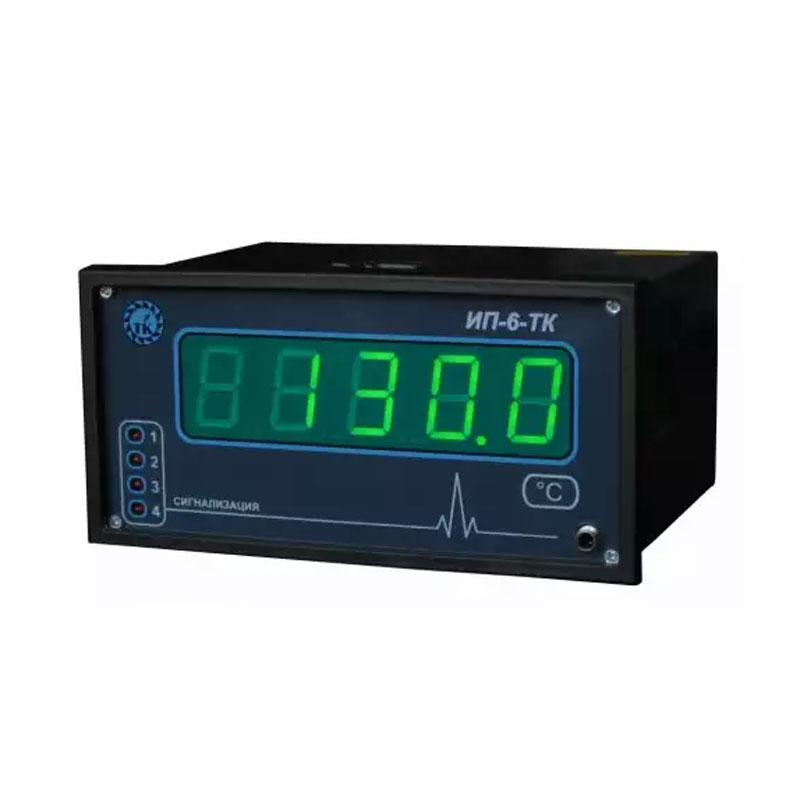

Прибор реализован в виде корпусного устройства с информационной передней панелью, на которой расположен цифровой индикатор, отображающий величины при помощи 20-миллиметровых цифр. На задней панели прибора имеются коммутационные разъемы, к которым подключаются температурные датчики. В качестве температурных датчиков используются медные или платиновые термопары, или температурные преобразователи из хромель-копелевых, платиново-родиевых или хромель-алюминиевых сплавов.

Для управления и настройки устройства используется внешний пульт дистанционного управления. В процессе работы прибора поддерживается возможность архивирования результатов измерений, а также параметров измерений при внештатных ситуациях. Внутренний архив позволяет сохранить в памяти до 15360 записей. Для передачи архива на ПК может использоваться имеющейся RS-485 интерфейс и ModBus протокол.

Характеристика

Значение

Унифицированные сигналы на входе должны поддерживать имеющиеся диапазоны:

  • Диапазон 0÷5 мА
  • Диапазон 0÷20 мА,
  • Диапазон 4÷20 мА

Поддерживаемый сигнал от измерительного шунта:

0÷75 мВ

Параметры питающей сети:

220 В (ток переменка)

24 В (ток постоянка)

Величина потребляемой мощности:

8 ВА

Предельна погрешность при измерении унифицированных сигналов постоянного ока

для 0÷5 мА:

0,5 %

для 0÷20 мА, 4÷20 мА:

0,25%

Граничная погрешность при измерении сигнала с шунта:

0,25%

Габариты (ШхВхД):

14.4х7.4х12 см

Монтажные размеры:

13,7х6.8 см(щитовой вырез), 14 см (монтажная глубина)
