Аналоговый тензопреобразователь-усилитель LAU 63.1/73.1

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Аналоговый тензопреобразователь-усилитель LAU 63.1/73.1 предназначен для преобразования полезного сигнала от тензодатчиков (тензорезисторов) в пропорциональный токовый 0/4...20 мА или вольтовый 0...10 В выходной сигнал. Встроенные DIP-переключатели позволяют установить «ноль», «шкалу» и отрегулировать встроенный фильтр.

Устройства ориентированы на работу в системах автоматизации, контроля, измерения, и подготовки сигнала для дальнейшего преобразования.

Особенности

  • Схема соединения с тензодатчиками 4/6-проводная;
  • Встроенный фильтр (регулируется);
  • Настройка ноль\шкала DIP-переключателями.

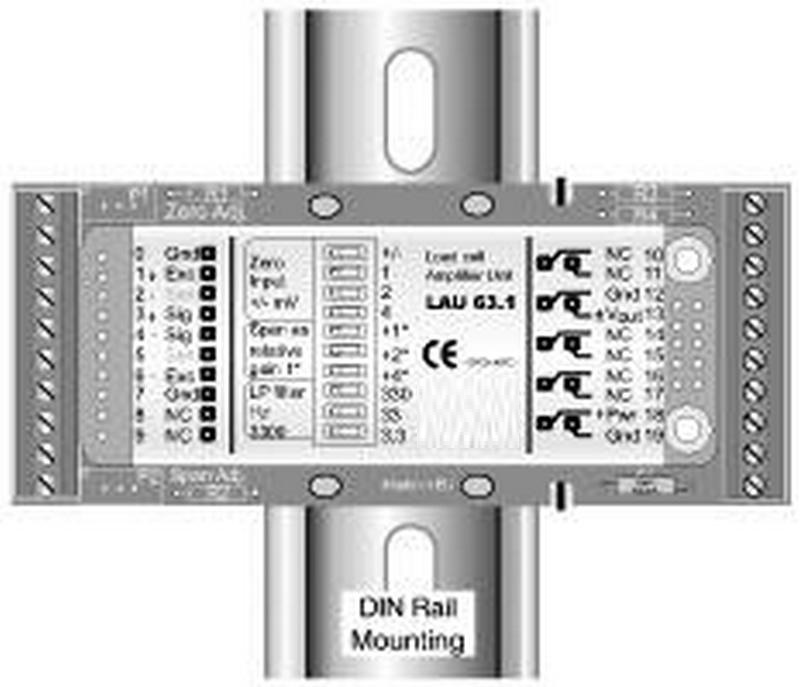

Рекомендуется поставка в комплекте с адаптером серии UA для удобного монтажа на DIN-рейку.

Технические характеристики
Параметры Значение
Нелинейность
Подстройка "ноль"

LAU 73.1: 0...+1,5 мВ/В с шагом 0,1 мВ/В
LAU 63.1: -0,7...+0,7 мВ/В с шагом 0,1 мВ/В

Подстройка "шкала" 8 точек (шагов)
Входной фильтр 3,3; 33; 330; 3300 Гц (регулируется)
Температурное отклонение ноля 50 ppm/K
шкалы 50 ppm/K
ВХОДНЫЕ СИГНАЛЫ - тензодатчики, тензорезисторы
Питание датчиков 10 В DC
Общее сопротивление тензомоста 350...2000 Ом
Измерительный диапазон -0,2...+2,3 мВ/В
Схема соединения 4-, 6-проводная
ВЫХОДНЫЕ СИГНАЛЫ
LAU 73.1 токовый 0/4...20 мА, сопротивление нагрузки 500 Ом
LAU 63.1 по напряжению 0...10 В, сопротивление нагрузки >500 Ом
LАU 63.1/73.1 12...24 В/ 80 мА пост. тока
Температура -10...+40С (рабочая); -20...+50С (хранения)
Класс защиты IP40, по заказу спец. корпус (IP65)
Монтажно-габаритные размеры LAU: 82х31х6; с адаптером 99х41х12
Масса LAU: 26 г; с адаптером 50 г
