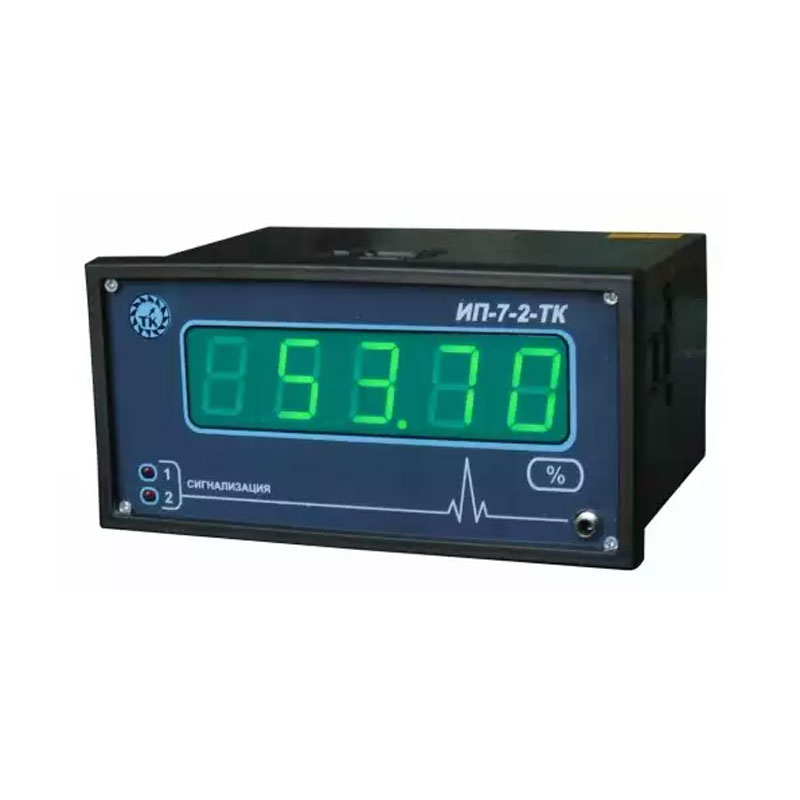

Прибор ИП-7-2-ТК

No votes yet

Прибор ИП-7-2-ТК образовывает собой устройство, используемое для контроля величины перепада давлений, который возникает на проточных частях цилиндра турбины, с целью определения показателя относительной мощности ее рабочей ступени.

При помощи предложенного устройства можно выполнять независимый контроль и масштабирование токовых сигналов, от 2-х датчиков давления, которые могут поддерживать разные диапазоны входного сигнала и разные диапазоны измерения.

Благодаря использованию этого прибора можно исключить случаи разрушения турбины и своевременно выявлять их некорректную работу.

Функциональность измерителнього прибора ИП-7-2-ТК

Предложенное устройство-измеритель поддерживает:

  • Использование для измерений 2-х независимых датчиков;
  • Возможность визуализации параметра мощности в %;
  • Возможность отображения величины перепада давления, контролируемого каждым из устанавливаемых датчиков;
  • Поддержка сигнализирования о достижении предельно допускаемого значения мощности;
  • Возможность программирования унифицированного выхода по току, который поддерживает диапазоны работы 0…5 ма; 0…20 ма; 4…20 ма.

Конструкционное исполнение и работа прибора

Измерительное устройство выполнено в виде корпусного прибора, отличающегося высокой надежностью. По классу защищенности от воздействия пыльного материала и водных продуктов прибор относится к классу IP41. Для отображения измеряемых величин используется цифровой 5-сегментный индикатор с высотой знака в 2 см. Поддерживают работу цифрового табло светодиоды зеленого свечения.

Для выполнения измерений могут подключаться два или один датчик давления, питание которых происходит от встроенного источника питания датчиков. Величина напряжения, питающего датчики составляет от 15 до 28 В. Для настройки и управления работой измерителя применяется переносной пульт.

Название параметра

Значение

Величина диапазона, который идет в унифицированном сигнале:

0…5 мА; 0…20 мА; 4…20 мА

Величина абсолютной погрешности при преобразовании токового сигнала от датчиков:

меньше 0,05 мА

Величина входного сопротивления прибора:

120 Ом

Значение сопротивления нагрузки токовых выходов:

2 кОм или 600 Ом

Питание прибора:

220 В (переменный) или 24 В (постоянный)

Величина мощности, которую потребляет прибор:

8 ВА

Габариты корпуса:

144х74х12 мм

Монтажные размеры:

137х68х140 мм
