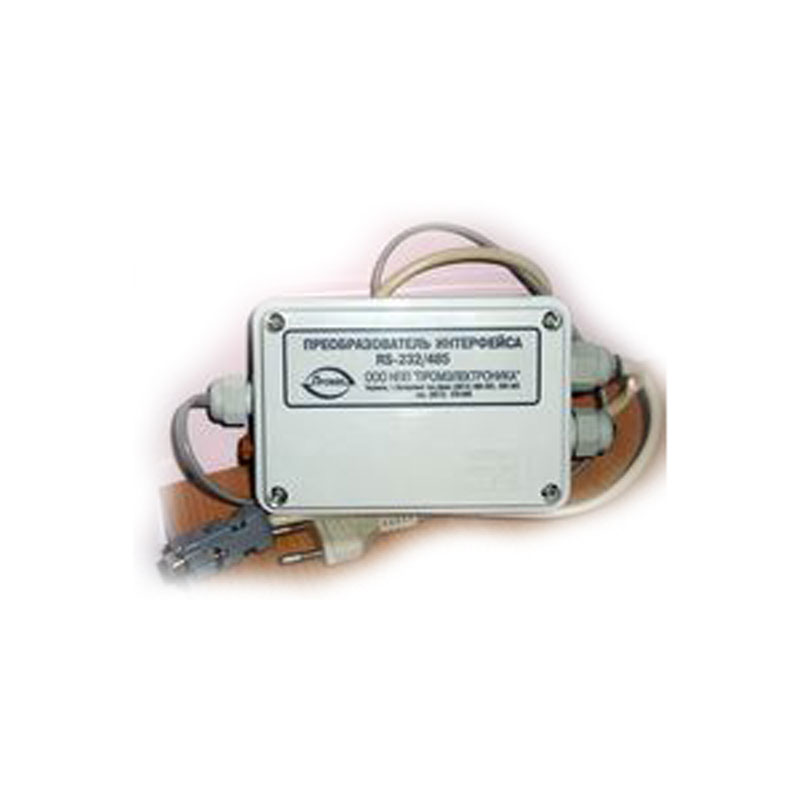

Преобразователь RS232/485

Назначение преобразователя RS232/485

Преобразователь RS232/485 представляет собой специальный девайс, способный легко преобразовать сигналы последовательного интерфейса марки RS232, управлять потоком передачи данных и его направлением в интерфейсе формата RS485.

Принцип работы устройства

Работа устройства осуществляется в полудуплексном режиме, с использованием двухпроводной линии связи RS-485. Необходимое направление передачи обеспечивается при помощи сигнала RTS. Экранированный кабель марки STP-2-ST, поддерживающий беспрерывную линию связи RS-485, обладает уровнем волнового сопротивления 100 Ом или в аналогичном диапазоне.

Гарантия

Предприятием-изготовителем продукции или официальным дилером предоставляются гарантии соответствия преобразователя условиям требований, предъявляемых технической документацией и стандартами для устройств, в случае соответствующего соблюдения условий эксплуатации, транспортировки и хранения. Условия оговорены в паспорте на преобразователь.

Компания предоставляет гарантии в течение 12 месяцев со дня продажи устройства и ввода в эксплуатацию.

Хранение и транспортировка

При хранении изделий в соответствующих условиях гарантийные сроки составляют 24 месяца от даты изготовления.

Все условия хранения и транспортирования преобразователей RS232/485 оговорены в техническом паспорте. В случае обнаружения несоответствия паспортным данным изделие подлежит бесплатной замене на другое, или ремонту предприятием-производителем.

В соответствии с условиями паспорта завода-изготовителя преобразователь RS232/485 необходимо хранить в вентилируемом отапливаемом помещении с уровнем температур 5°-40°С, при этом влажность составляет 80% при температуре 25°С.

Транспортировка изделий осуществляется в крытом транспорте, герметичных отапливаемых отсеках автомобильного, железнодорожного состава и авиаперевозок.

Уникальные технические характеристики позволяют обеспечивать максимальную скорость обмена 115 200 бит/с. При этом линия связи интерфейса RS-485 может поддерживаться на расстоянии до 1000 метров. Устройство комплектуется встроенными резисторами, которые устанавливаются на начальном и конечном участке линии передачи марки RS-485.

Питание от сети переменного тока напряжением

220 В

Частота переменного тока

    (50±1) Гц

Рабочая температура в диапазоне

  от 0 до +50°С

Размеры не больше

   167х86х58

Масса устройства вместе с кабелями

  не более 0,5 кг

При работе модели задействуются внешние соединители:

  • RS232, предусматривает наличие DB-9 розетки, при этом длина кабеля этой марки достигает на меньше 1 метра;
  • RS-485 – извлекаемые конструкции клеммных колодок оснащены винтовой фиксацией расположенных жил проводников.
