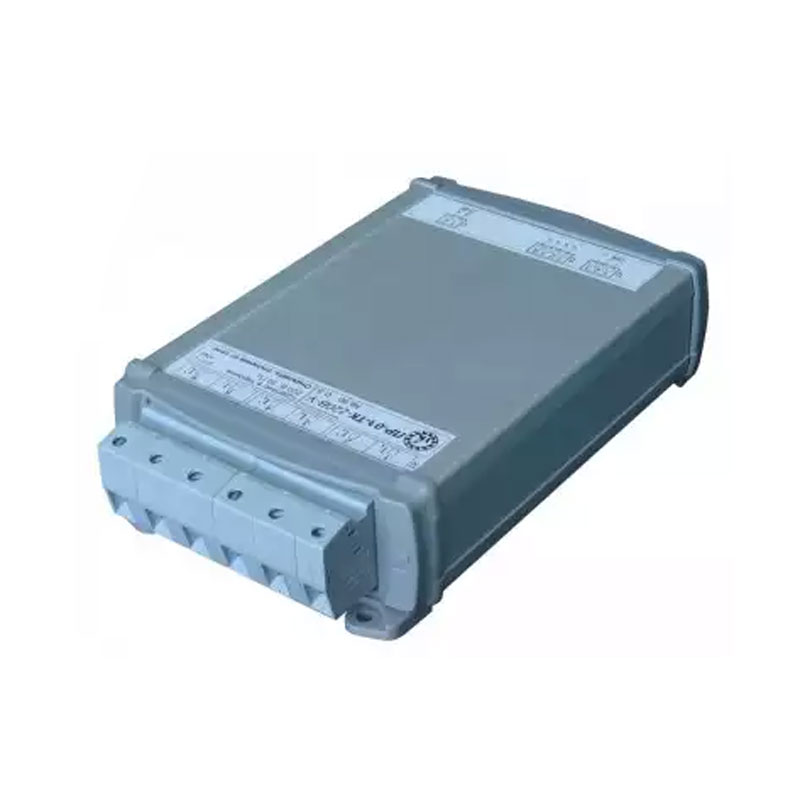

Преобразователь ПР-01-ТК

Преобразователь измерительный ПР-01-ТК является прибором, который обеспечивает возможным осуществление непрерывного контроля рабочих параметров электрических цепей без нейтрали и последующей передаче данных по измерениям через интерфейс типа RS-485 с использованием протокола обмена данными Modbus RTU.

Предложенная измерительно-преобразовательная система может осуществлять преобразование в сигналы унифицированного тока следующие величины: ток, линейное напряжение по 2-м фазам, мощность (активную, реактивную и полную), коэффициент мощности.

Функциональные особенности ПР-01-ТК

Предложенный прибор позволяет использовать широкий спектр инструментов по работе с параметрами, измеряемыми в двухфазных сетях. Среди основных можно отметить:

  • Возможность контроля линейных токов и напряжений сразу по двум фазам;
  • Реализован алгоритм расчета величины активной, реактивной и полной мощности сети;
  • Расчет значения коэффициента мощности сети;
  • Возможность использования для расчетов метода двух ваттметров.

Отличительные конструкционные характеристики

Преобразователь ПР-01-ТК выполнен в виде корпусного устройства с пластиковым защитным кожухом, успешно защищающим электронику преобразователя от пыли и влаги. Для подключения прибора к сети применяются коммутационные клеммы винтового типа. Чтобы обеспечить высокую точность измерения контролируемых параметров конструкцией устройства предусмотрена гальваническая развязка по всем выходам. Номинальные значения токов на измерительных входах задаются программным методом с использованием специализированного софта.

Работа с преобразователем

Настройка конфигурации измерительного преобразователя может осуществляться при помощи выносного пульта типа ПН или через интерфейс RS-485 посредством персонального компьютера. Программировать значения диапазонов измерений можно отдельно по каждому из измерительных каналов.

После подключения прибора к 3-фазной сети происходит считывание ее параметров (напряжении и ток) и по установленному алгоритму происходит расчет мощности и показателя мощности. Передача полученных результатов происходит с использованием протокола обмена информацией ModbusRTU через коммутационный порт RS-485 на скорости от 9,6 до 112,5 Кбит/сек.

Питание прибора

от постоянного тока:

70÷300 В, 24 В

от переменного тока:

220 В

Показатель потребляемой мощности:

4 ВА

Эксплуатационные температуры:

50С….500С

Степень защищенности от пыле- и влагопроникновения:

IP 40

Габаритные размеры:

125х60х200 мм
