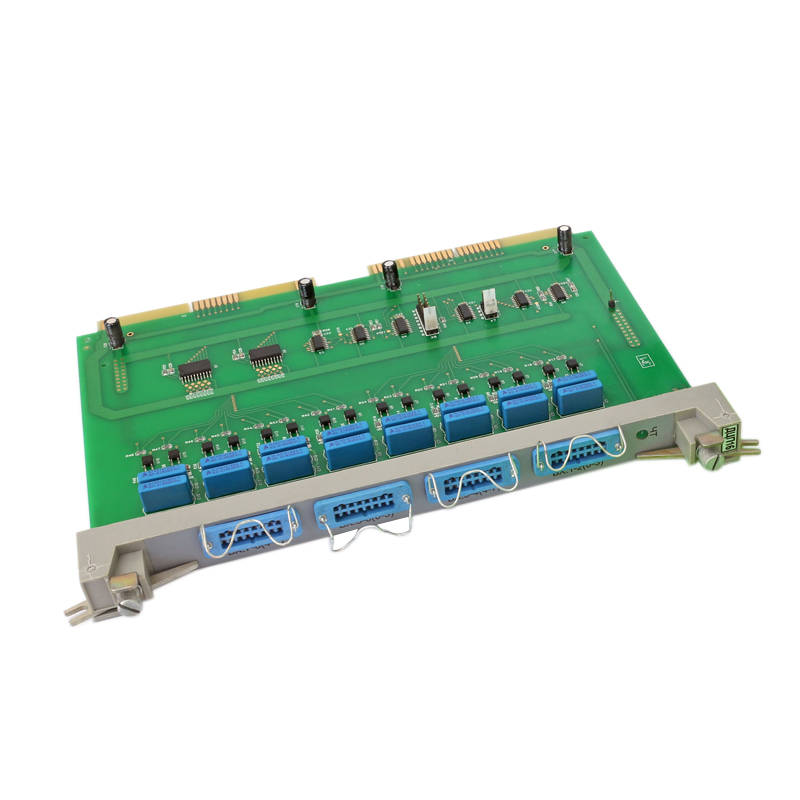

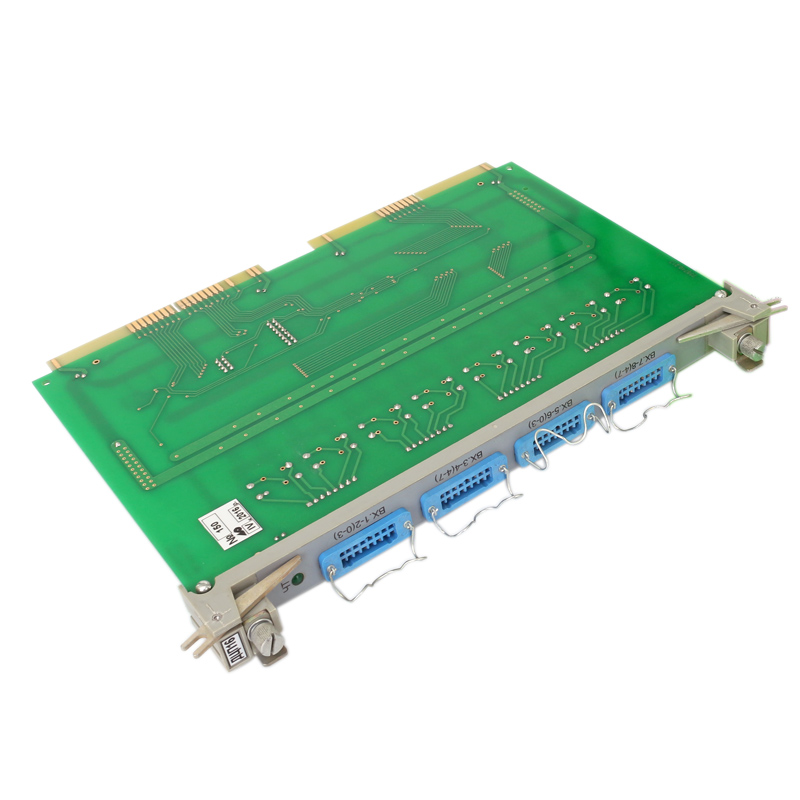

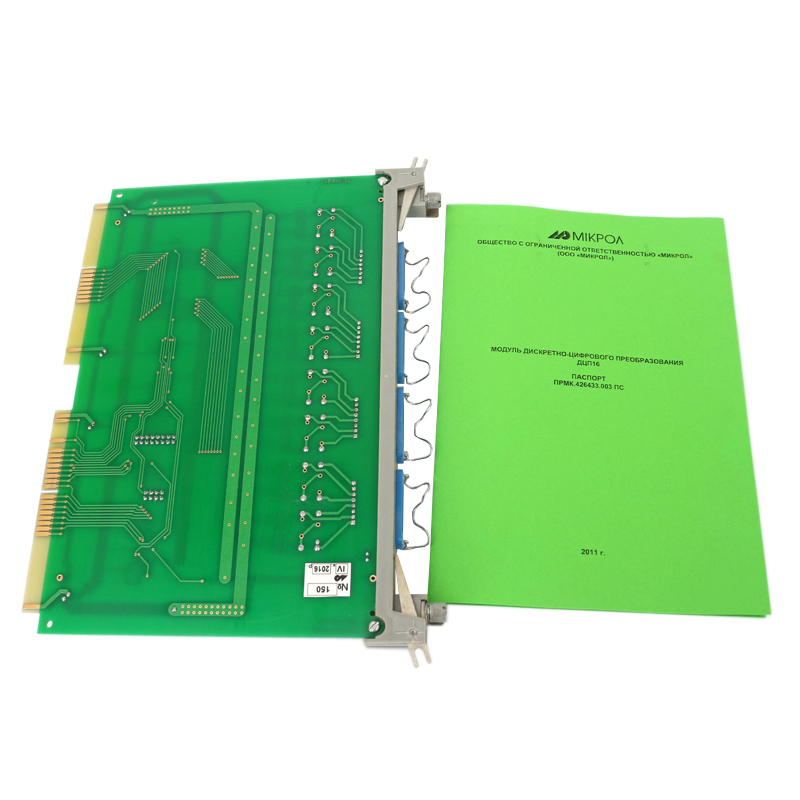

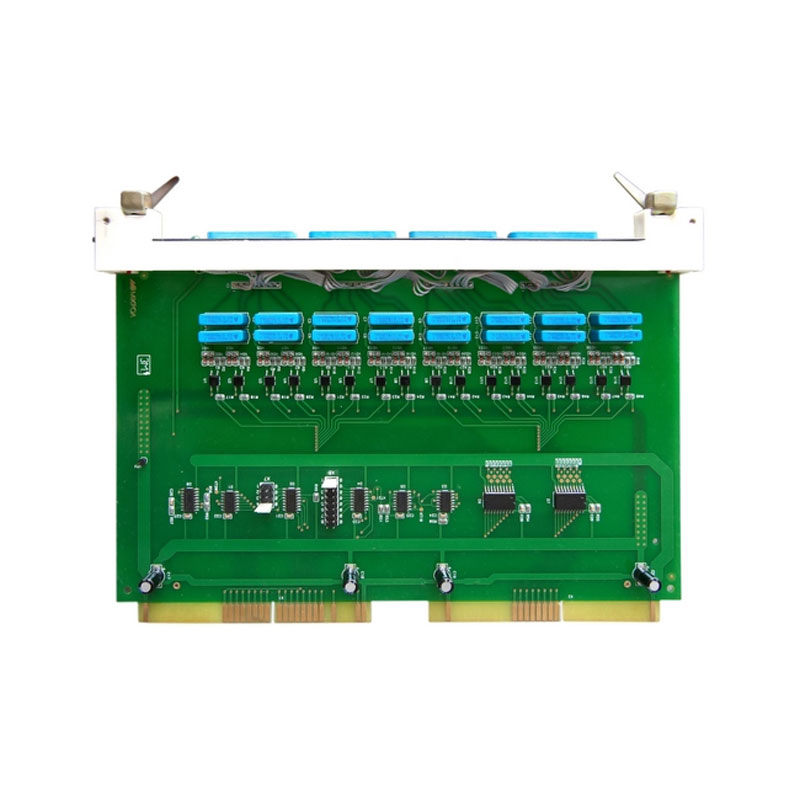

Модуль ДЦП16
Описание
Модуль ДЦП16 представляет собой модульный электронный узел дискретно-цифрового преобразования. Этот модуль используется, чтобы принимать входной дискретный вариант сигнала (постоянный ток) при напряжении 24 Вольта и любой полярности для его последующего преобразования в соответствующий цифровой код.
Предложенный модуль рассчитан на использование с микропроцессорным контроллером одной из серий «Ремиконт» либо «Ломиконт» номерных серий 110/112/120 и 122. В конструкции предложенных модулей ДЦП-16 их входы развязаны между собой, а также обеспечена их гальваническая изоляция от общей шины микроконтроллера.
Функциональные возможности модуля ДЦП16
Модуль ДЦП16 поддерживает возможным преобразование 16-ти входных дискретных сигналов, которые составляют 4 группы входов. При работе перемычек, которые находятся на ДЦП можно конфигурировать прибор на две или четыре входные группы.
Входной сигнал на модуль подается при помощи 4-х разъемов марки РГ1Н-1-5, расположенных на лицевой стороне модуля. Цепи 2-х последовательных входов объединяются в 3-проводную схему с общей средней точкой. Все внешние соединения модуля ДЦП с клеммными колодками контроллера реализованы посредством 4-х клемно-модульных соединений типа КМС-16.
Характеристики
|
Параметры |
Характеристика |
|
Дискретные входы, количество |
16 входов 8 каналов спаренного типа |
|
Входной размер сигнала, его напряжение: |
24 В* (любая полярность) |
|
Сопротивление на входе: |
2,4 килоОм |
|
Сигнал на входе, логический «0»: |
±0÷2,4В |
|
Сигнал на входе, логическая «1»: |
±9,6÷28,8В |
|
Ток потребления от 24В: |
0,01 Ампера |
*по индивидуальному заказу могут поставляться модули, работающие с входным сигналом в диапазоне 4,99…48,01 Вольта.

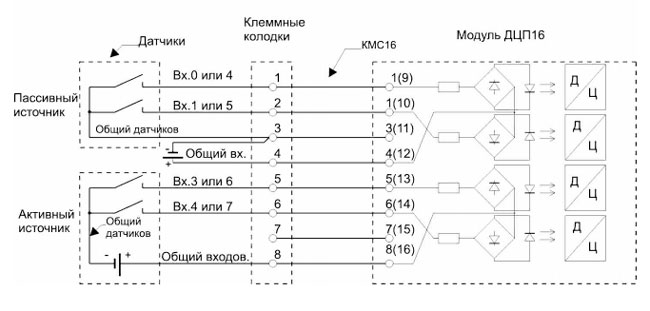

Схема внешних соединений модуля ДЦП16
