Преобразователь Ш-79

No votes yet

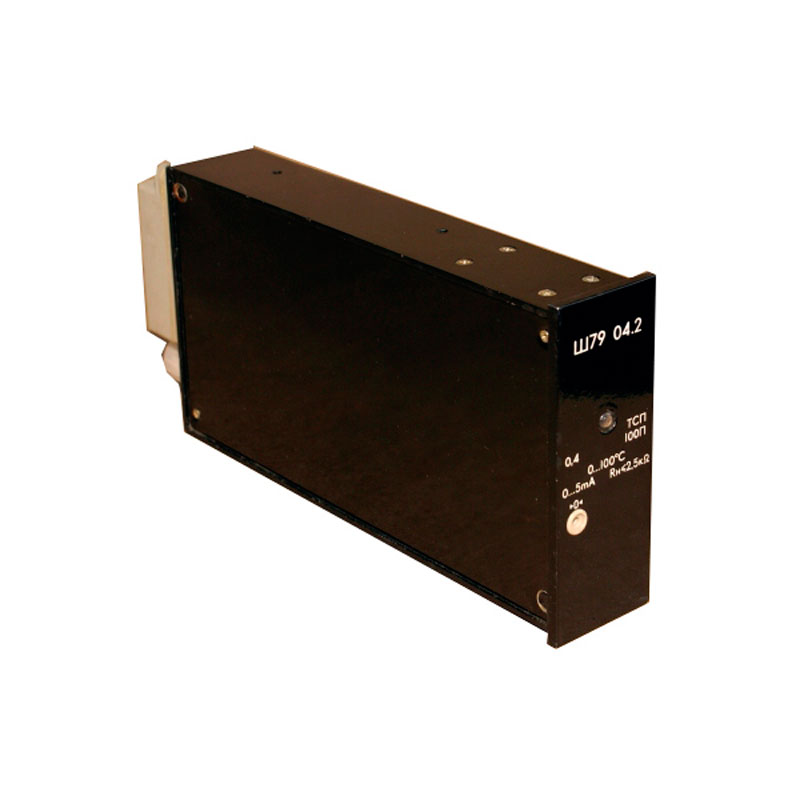

Измерительный преобразователь Ш79, имеющий один рабочий канал – это оборудование, используемое в промышленной отрасли для преобразования поступающих сигналов от термических преобразователей электрического типа по номенклатуре ТХК, ТПР, ТХА, ТВР, ТПП.

Об оборудовании

Данный преобразователь Ш-79 также служит для преобразования сигналов, которые посылает датчики напряжения тока постоянного (при условии, что диапазон входящих сигналов не превышает отметку в 50 мВ) в сигнал унифицированного типа постоянного тока от минимального 0мА до максимального 5мА и напряжения тока постоянного от min 0В до max 10 В.

Прибор разработан и изготовлен в абсолютном соответствии с техническими условиями под номером 25-0435-0040-82. Поэтому, если Вы будете использовать его по назначению, в соответствии со всеми рекомендациями изготовителя, прибор бесперебойно прослужит Вам много лет.

  1. Данная разработка может измерять температуру в границах от -200 градусов Цельсия до 650 градусов Цельсия.
  2. Аппарат имеет два класса точности: класс 0,4, класс 0,25.
  3. Проводить измерения выходящего сигнала тока постоянного или приборного напряжения преобразователь может в диапазонах:
    • При нагрузке свыше 2,5 кОм в границах 0 вольт – 10 вольт;
    • При нагрузке от наименьшего 0 кОм в границах от 0 мА до 5 мА.
  4. Этот прибор можно эксплуатировать для зарядки, так же он может быть подключен к сети как переменного, так и с постоянным значением тока. Напряжение в этих случаях будет с разными значениями:
    • При питании от сети тока переменного напряжение 220 вольт, частота 50 герц +/- 1 герц;
    • При питании от сети тока постоянного напряжение 240 вольт, частота 60 герц +/- 1 герц.
  5. Конструкция преобразователя представляет собой раму, изготовленную по технологии литья и две крышки по бокам. На самой раме закреплена плата несущая, с печатным монтажом. Преобразователь должен располагаться в щитовом вырезе и быть закреплен в нем при помощи пары кронштейнов.
  6. Прибор потребляет совсем немного мощности:
    • От источника тока переменного 220 Вольт – не больше 6,0 В*А;
    • От источника тока постоянного – 3 Ватта.
  7. Температура воздуха во время работы должна быть следующей:
    • В рабочих условиях от минимального -5 градусов Цельсия до максимального +60 градусов Цельсия;
    • В стандартных, рекомендуемых условиях температура должна составлять 20 +/- 5 градусов Цельсия.
  8. Размеры габаритные не превышают значения 60мм х 160мм х 355мм.
  9. Вес прибора равен 2,5 килограмма.
