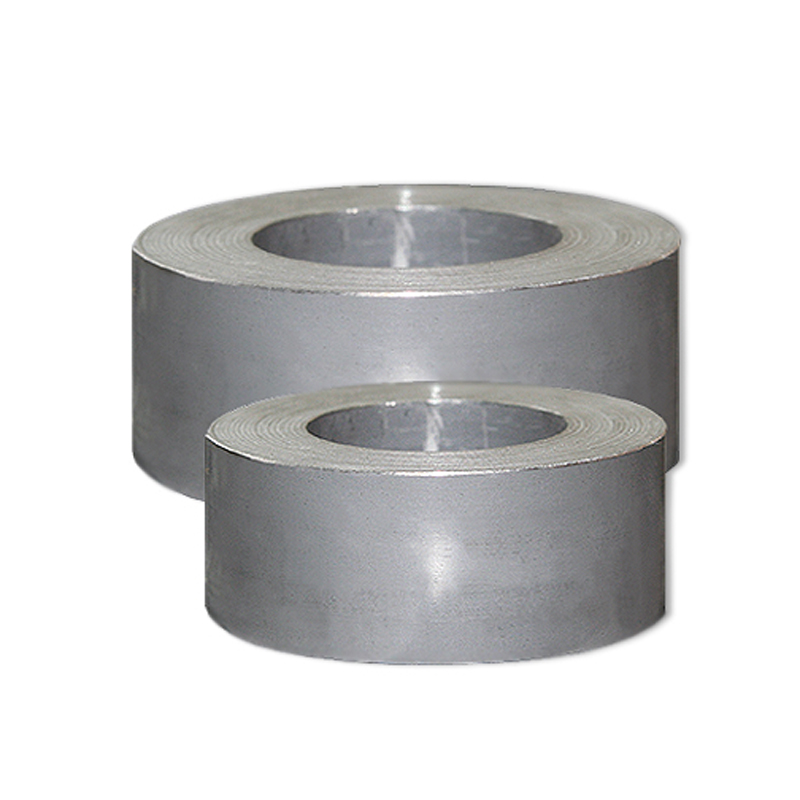

Кольцевой ленточный магнитопровод ОЛ являются изделиями, производимыми из сталей электротехнических марок.

Назначение

Ленточные магнитопроводы ОЛ применяются для изготовления однофазных трансформаторов, предназначенных для функционирования в силовых цепях электронной и радиотехнической аппаратуры.

Устройство и работа

Магнитопровод ОЛ имеют кольцевую структуру и изготавливаются из листовой электростали с высокой магнитной проницаемостью. В результате их использования удается существенно уменьшить геометрические и массовые характеристики трансформаторов, поскольку для получения требуемых электрических параметров необходимо меньшее количество витков обмоток.

Допустимая толщина магнитопровода

(80/300/350) мкм

Минимальная рабочая мощность

4 700 мВт

Максимальная рабочая мощность

0,685 кВт

Минимальная ширина ленты

16 мм

Максимальная ширина ленты

80 мм

Минимальный внутренний диаметр

25 мм

Максимальный внутренний диаметр

80 мм

Минимальный наружный диаметр

40 мм

Максимальный наружный диаметр

128 мм

Минимальная масса (для толщины 80 мкм)

125,77 г

Максимальная масса (для толщины 80 мкм)

3920,23 г

Минимальная масса (для толщины 350 мкм)

140,57 г

Максимальная масса (для толщины 350 мкм)

4381,43 г

Изготавливаются самые различные модификации магнитопроводов, в том числе с размерами, отличными от стандартных. Основными параметрами магнитопроводов, по которым различаются их модификации, являются:

  • внутренний и наружный диаметр,
  • ширина и толщина ленты.

Все геометрические параметры указываются в названии, имеющем структуру ОЛ X/Y-Z, где:

  • X – величина внутреннего диаметра в миллиметрах,
  • Y – величина наружного диаметра в миллиметрах,
  • Z – высота магнитопровода в миллиметрах.

Производимые исполнения магнитопроводов ОЛ

  • Магнитопровод ОЛ25/40-16,
  • Магнитопровод ОЛ25/40-20,
  • Магнитопровод ОЛ25/40-25,
  • Магнитопровод ОЛ32/50-16,
  • Магнитопровод ОЛ32/50-20,
  • Магнитопровод ОЛ32/50-32,
  • Магнитопровод ОЛ40/64-20,
  • Магнитопровод ОЛ40/64-25,
  • Магнитопровод ОЛ40/64-32,
  • Магнитопровод ОЛ40/64-40,
  • Магнитопровод ОЛ50/80-25,
  • Магнитопровод ОЛ50/80-32,
  • Магнитопровод ОЛ50/80-40,
  • Магнитопровод ОЛ50/80-50,
  • Магнитопровод ОЛ64/100-32,
  • Магнитопровод ОЛ64/100-40,
  • Магнитопровод ОЛ64/100-50,
  • Магнитопровод ОЛ64/100-64,
  • Магнитопровод ОЛ80/128-40,
  • Магнитопровод ОЛ80/128-50,
  • Магнитопровод ОЛ80/128-64,
  • Магнитопровод ОЛ80/128-80.
