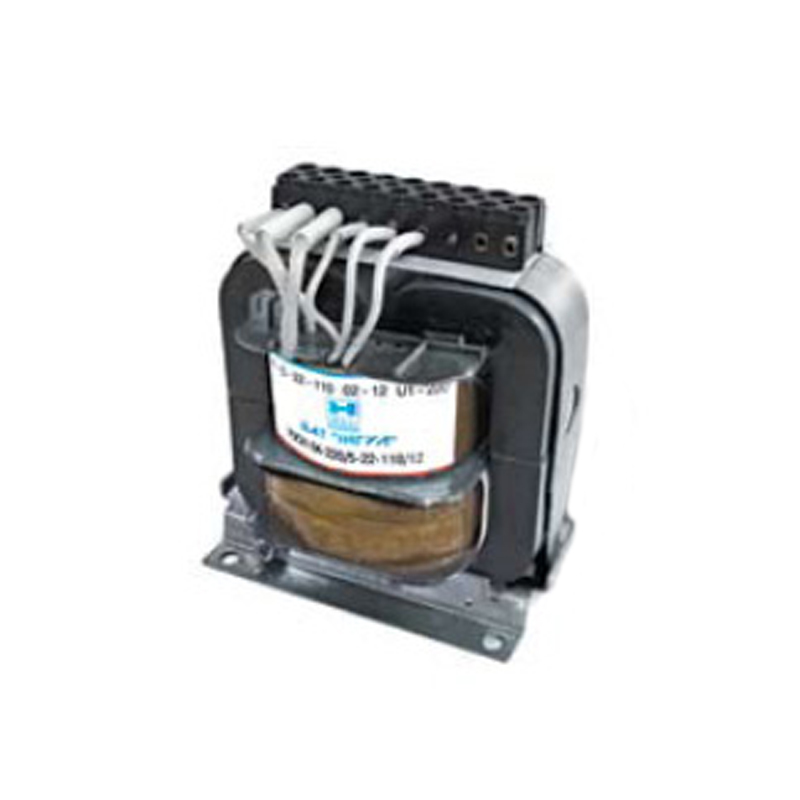

Трансформатор ТОСН
Описание
Однофазный незащищенный трансформатор ТОСН относятся к электрическим машинам переменного тока.
Назначение
Трансформаторы используются в схемах электропитания электрооборудования, использующегося в промышленных и гражданских отраслях. Могут выполнять понижение напряжения или гальваническую развязку электроцепей.
Трансформаторы относятся к сухому типу и являются встраиваемыми (защита обеспечивается дополнительными способами). Количество обмоток и витков в них определяет заказчик.
Характеристики
|
Мощность по минимальному признаку |
63 Вт |
|
Мощность по максимальному признаку |
2,0 кВт |
|
Допустимое сетевое напряжение при питании |
(220/380)В |
|
Исполнение (условия климата) |
УХЛ3.1 |
|
Степень трансформаторной защиты |
IP00 |
|
Срок сохраняемости |
6 лет с номинального дня производства |
|
Срок рабочей способности |
2 года с момента первого часа использования |
|
Размеры (минимум) |
93х80х115 мм |
|
Размеры (максимумы) |
200х200х210 мм |
|
Вес наименьшего |
2,7 кг |
|
Вес наибольшего |
24 кг |
Модификации
Производимые модификации различаются:
- рабочей мощностью (указывается числовым индексом в названии в киловаттах),
- размером,
- установочным размером,
- параметрами вторичных обмоток.
Перечень производимых исполнений:
- Трансформатор ТОСН-0,063 размер 8,0х9,3х11,5 см,
- Трансформатор ТОСН-0,1 габариты 8,0х9,3х11,5 см,
- Трансформатор ТОСН-0,16 установка по габаритам 9,8х11,2х11,3 см,
- Трансформатор ТОСН-0,25 имеет размеры габаритов 9,8х11,2х11,3 см,
- Трансформатор ТОСН-0,4 сделан с размерами 12,0х16,0х17,5 см,
- Трансформатор ТОСН-0,63 имеет внешние размеры 12,0х16,0х17,5 см,
- Трансформатор ТОСН-1,0 сделан с габаритами внешними 14,0х18,5х20,0 см,
- Трансформатор ТОСН-1,6 по внешним размерам равен 14,х0х18,5х20,0 см,
- Трансформатор ТОСН-2,0 выполнен в корпусе 20,0х21,0х20,0 см.
