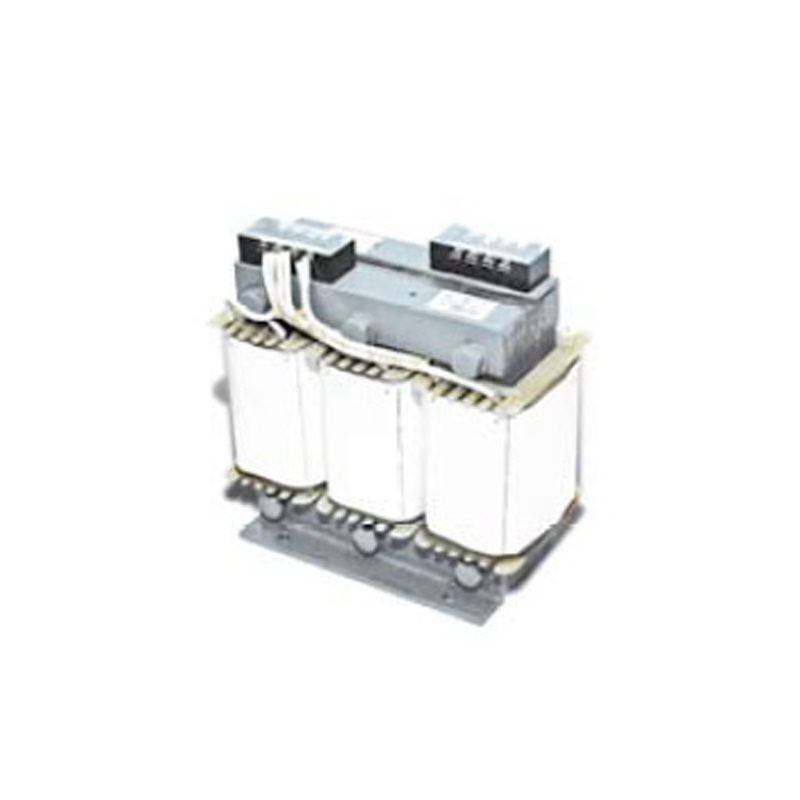

Трансформатор ЗТСШ
Описание
Трансформатор ЗТСШ-0,63; трансформатор ЗТСШ-0,9 являются электрическими машинами, рассчитанными на работу в трехфазных электросетях.
Назначение
Используются в качестве компонентов схем электропитания устройств промышленного вида эксплуатации и бытового предназначения, в общем списке лифтов.
Устройство и работа
Отличительной особенностью трансформаторов 3ТСШ является отсутствие встроенной электрозащиты (она организуется отдельно).
Магнитопровод трансформаторов пластинчатый. На нем размещаются каркасы с необходимым количеством трехфазных обмоток.

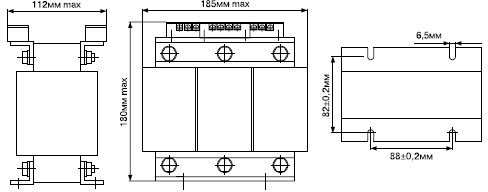

Рис.1 - схема габаритных размеров трансформаторов 3ТСШ
Характеристики
|
Параметр |
Значение |
|
Сеть для подачи оперативного питания |
(220/380) В |
|
Погрешность сетевого напряжения |
(+10/-15)% |
|
Частота сетевого напряжения |
50 Гц |
|
Климатическое исполнение |
УХЛ4.2/3.1 |
|
Степень защиты |
IP00 |
|
Рабочая мощность (стандарт) |
630 мВт (Трансформатор ЗТСШ-0,63) 900 мВт (трансформатор ЗТСШ-0,9 ) |
|
Размерное значение |
112х180х185 мм (модель 0,63) 122х180х220 мм (модель 0,9) |
|
Масса |
11 кг (ЗТСШ-0,63) 13 кг (ЗТСШ-0,9) |
Модификации
Выпускаются 2 модификации трансформатора серии 3ТСШ, различающиеся:
- рабочей мощностью (указывается в ваттах числовым индексом в названии),
- климатическим исполнением,
- сетевым напряжением,
- численным показателем вторичного типа обмоток, а так же отводов, идущих от них.
Эти параметры указываются при заказе.
