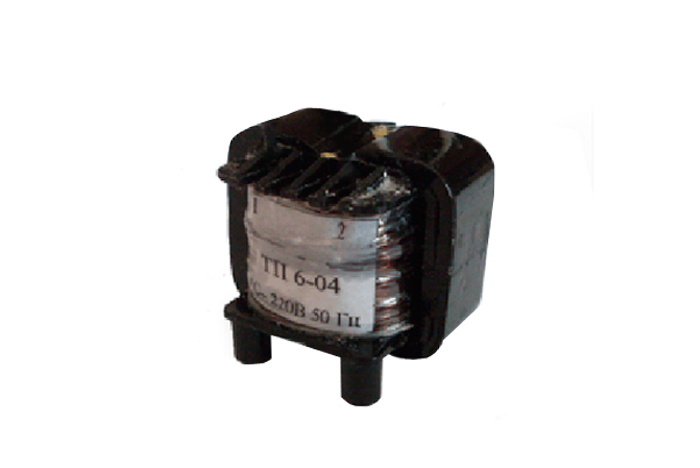

Трансформатор напряжения ТП-6

No votes yet

Трансформатор напряжения ТП-6 предназначены для работы от сети переменного тока частотой (50±0,5) Гц и номинальным напряжением 220В с отклонением ±10% от номинального значения.

Технические характеристики

  • Габаритная мощность трансформатора 6 Вт
  • Масса трансформатора ТП-6 не более 200 г.
  • Изоляция трансформатора выдерживает испытательное напряжение переменного тока частотой 50 Гц:
    • 2500 В эфф между обмоткой 1 и остальными обмотками, между обмоткой 1 и магнитопроводом,
    • 500 В эфф между обмотками 2 и магнитопроводом.
Модификации
Обозначение трансформаторов Режим номинальной нагрузки
Напряжение Uэфф., В Ток номинальной нагрузки, А
ТП 6-01 3,0 ±5% 1,8
ТП 6-02 6,0 ±5% 0,9
ТП 6-03 9,0 ±5% 0,6
ТП 6-04 12,0 ±5% 0,45
ТП 6-05 15,0 ±5% 0,35
ТП 6-06 18,0 ±5% 0,3
ТП 6-07 2х6,0 ±5% 0,45
ТП 6-08 2х9,0 ±5% 0,3
ТП 6-09 2х12,0 ±5% 0,23
ТП 6-10 2х15,0 ±5% 0,18
ТП 6-11 2х18,0 ±5% 0,15
