Трансформатор ИОМ-35/20 относится к испытательной аппаратуре, которая используется для поверки, тестирования и испытаний разного рода электронной аппаратуры. Высоковольтный трансформатор этой модели может применяться в качестве отдельного устройства для испытаний или входить в состав многофункциональных испытательных лабораторий. Устройство питается  при участии сети снабженной переменным током с промышленными размерами частоты (50 Герц), что обеспечивает трансформацию напряжения до 35кВ, обеспечивая рабочую мощность на уровне 20кВА.

Конструкционные особенности

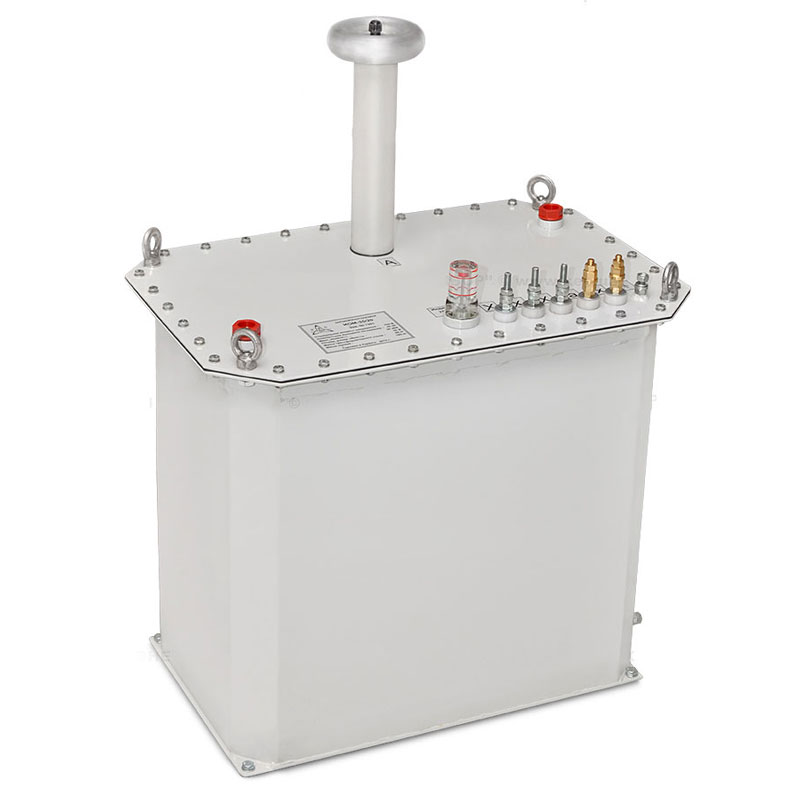

Измерительный трансформатор ИОМ-35/20 выполнен в виде куба, рабочие обмотки которого надежно защищаются металлическим корпусом. Трансформатор является полностью герметичным, что осуществляется благодаря креплению крышки трансформатора к его корпусу фиксирующими болтами, которые нашли места один от другого в небольшом промежутке расстояния. На крышку устройства выведены коммутационные контакты. В качестве диэлектрического наполнителя и в тоже время охладителя обмоток используется трансформаторное масло.

Отличительные особенности трансформатора

  • высокая выходная мощность в 20 кВА;
  • простая и высоконадежная конструкция;
  • трансформатор прост в эксплуатации и техническом обслуживании;
  • возможность питания трансформатора от однофазной сети переменного тока 220В;
  • длительный эксплуатационный период – средний срок наработки устройства составляет не меньше 10 лет;
  • возможность применения трансформатора как самостоятельного оборудования, так и в составе измерительных лабораторий.

Условия для эксплуатации

Предложенные трансформаторы рассчитаны для эксплуатации в сухих помещениях со взрывобезопасной средой, температура которой не превышает предельных +400С. Параметр, который отвечает за воздушную влажность, обязуется быть ниже  80% при Т = +250С.

Обязательства по гарантии

Заводом производителем предоставляется гарантия на реализуемую продукцию, срок действия которой составляет 12 месяцев со дня продажи. Условием предоставления гарантии является выполнение всех установленных норм правильной эксплуатации, а также условий хранения прибора.

Параметр

Значение

Значение выходной мощности трансформатора:

20кВА

Величина номинального напряжения на обмотках:

- первичная величина:

220 В

- вторичная величина:

35 кВ

- измерительная величина:

50 В

Габаритные параметры устройства

59,5×39,5×78,5 см

Вес трансформатора:

не больше 190 килограмм

  • испытательный трансформатор;
  • техническая документация;
  • эксплуатационное руководство;
  • упаковка.
