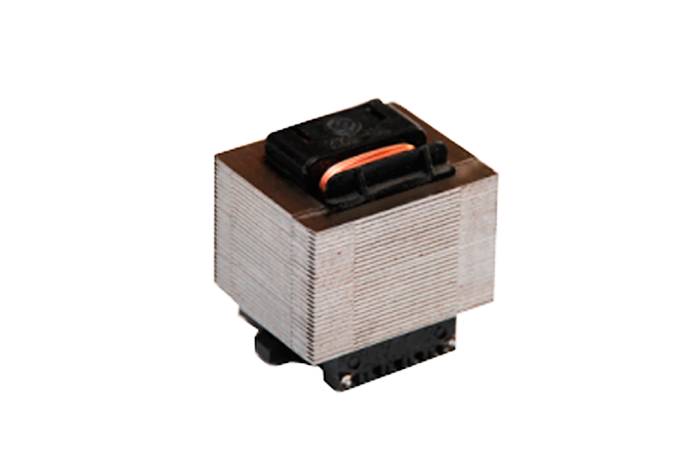

Трансформатор питания ТПШ-10

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Трансформатор питания ТПШ-10 предназначен для работы от сети переменного тока частотой (50±0,5) Гц и номинальным напряжением 220В с отклонением ±10% от номинального значения.

Технические характеристики

  1. Габаритная мощность трансформатора 10 Вт.
  2. Масса трансформатора не более 380 г.
  3. Электрическая плотность изоляции:
    • первичная-вторичная обмотки — 4000В,
    • первичная обмотка и магнитопровод — 4000В,
    • вторичная обмотка, вторичная обмотка и магнитопровод — 600В.
  4. Класс нагревостойкости — 120°С (Е).
  5. Класс трудогорючести — НВ или V-0.
  6. Условия окружающей среды по ГОСТ15150-69 — УХЛ 1.1.
  7. Максимальная допустимая t перегрева трансформатора ТПШ-10 —60°С.
  8. Класс защиты — для приборов с классом защиты II.
  9. Степень защиты от воздействия окружающей среды IP 00.
Модификации
Обозначение трансформаторов Режим номинальной нагрузки
Напряжение U эфф., В Ток номинальной нагрузки, А
ТПШ 10-1 6,0 1,67
ТПШ 10-2 7,1 1,40
ТПШ 10-3 8,0 1,25
ТПШ 10-4 8,5 1,18
ТПШ 10-5 9,0 1,11
ТПШ 10-6 9,5 1,05
ТПШ 10-7 10,6 0,94
ТПШ 10-8 11,2 0,90
ТПШ 10-9 11,8 0,85
ТПШ 10-10 12,5 0,80
ТПШ 10-11 13,2 0,76
ТПШ 10-12 14,0 0,71
ТПШ 10-13 2-15,0 2-0,33
ТПШ 10-14 16,0 0,63
ТПШ 10-15 17,0 0,59
ТПШ 10-16 18,0 0,56
ТПШ 10-17 19,0 0,53
ТПШ 10-18 20,0 0,50
ТПШ 10-19 21,2 0,47
ТПШ 10-20 23,6 0,42
